USAF1951分辨率靶标近似版结构

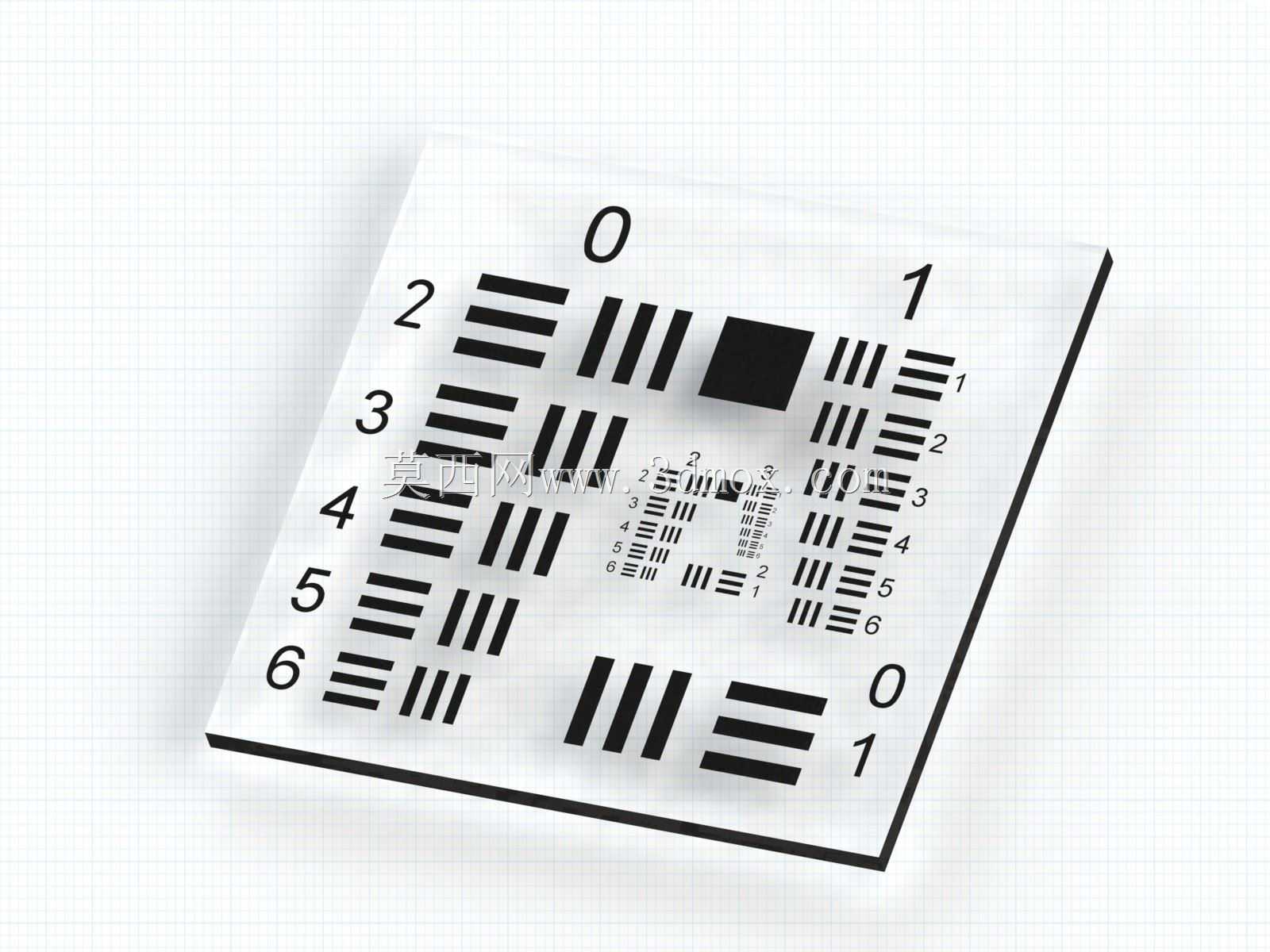

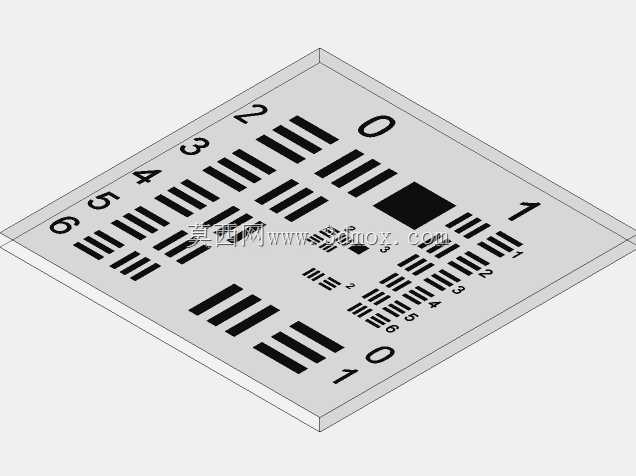

　　该靶标结构围绕光学成像系统的分辨率评估需求展开，采用近似化的USAF1951图案布局，省略了最内侧一组线对，便于在常规加工与成像验证场景中快速完成基础分辨能力判定。靶面以方形基板为承载边界，中心设置实心定位方块，四周按组号与元素号排布多组三线条图案；线对沿水平、竖直两个方向交替布置，能够同时检验成像系统在两个正交方向上的传递能力，降低单一方向测试带来的判定偏差。

　　从实际使用看，这类靶标常布置于光学实验台、机器视觉工位、镜头调校夹具或成像模组检测治具上，配合背光源、平行光管或固定物距支架使用。被测镜头、相机或显微成像系统采集靶面图像后，可通过可分辨的最小组别与元素号，换算对应空间频率，进而判断成像链路的清晰度、对焦状态、像面倾斜以及装配偏心问题。在产线复判环节，靶标边缘的数字编号用于快速定位线对区域，避免人工逐行查找；中心方块则为图像算法提供稳定的灰度突变参考，便于自动提取感兴趣区域并完成倾斜校正。

　　设计上，线宽与线距遵循逐级递减的规律，不同组别覆盖从粗线条到细线条的连续分辨区间。粗线条主要用于大视场、低倍率系统的基础清晰度确认，细线条则服务于高分辨率镜头或小像素成像器件的极限评估。水平与竖直线条相间排列，可在一次拍摄中同时获取两个方向的调制信息，有助于识别像散、方向锐化过度或采样方向耦合等问题。靶面外围保留平整边框，既作为图案区域的物理边界，也为夹持、吸附或螺钉固定留出操作空间。

　　建模时需要重点控制线条边缘的平直度与相邻线对的节距一致性。若线条边缘出现锯齿、圆角或位置偏移，会直接改变实际空间频率，使测试结果偏离真实成像性能。基板厚度与图案层的相对高度应保持明确，避免在斜照明或低景深成像中把基板边缘阴影误判为线条边界。中心方块与各组线对之间的相对位置需稳定，这样在图像裁切、旋转校正和自动判读时，算法能够依据固定几何关系快速映射编号。

　　安装边界方面，靶标有效图案区应处于成像视场中心，并与像面保持平行；外围夹持区不能遮挡编号与最外圈线对。若采用透射照明，基板材料需具备均匀透光特性，图案层应有足够遮光对比度；若采用反射照明，则需控制表面反光，减少眩光对线对边缘的淹没。对于需要频繁切换物距的工位，可在靶标背面增加定位孔或定位边，使其与治具基准面贴合，保证重复安装后图案中心与光轴基本重合。

　　在结构验证阶段，可先通过三维模型检查各组线对的排布方向、编号位置和中心方块比例，再导出二维工程图用于加工或光刻。模型中不必保留冗余装饰特征，所有几何元素均服务于成像判读与安装定位：线条用于产生空间频率刺激，编号用于人工识别，边框用于承载与固定，中心方块用于图像定位。这样形成的靶标结构简洁明确，既能满足实验室中的镜头分辨率比对，也能嵌入视觉设备的日常校验流程。
