加佐尔坦克造型传感装置壳体结构

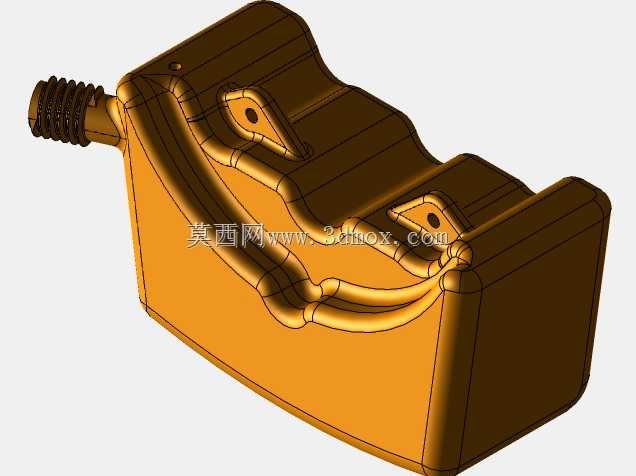

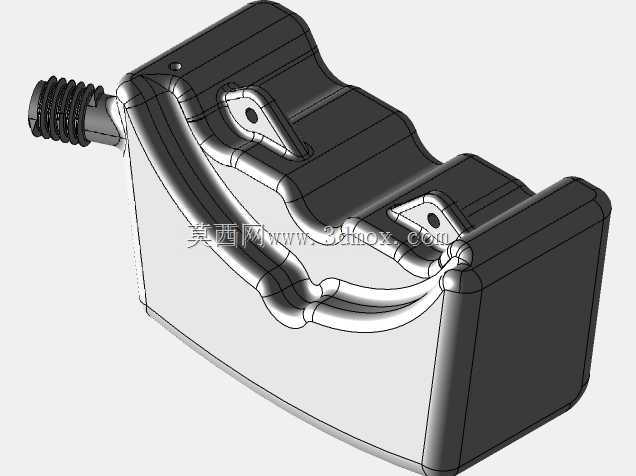

　　拿到这个壳体数模第一眼，很容易被它类似坦克车体的轮廓吸引，但从结构落地角度看，它本质上是一款带侧向接口的传感类装置外壳。主体采用近似方块的腔体布局，底部留出平整支撑面，便于在装配工位上稳定放置；上沿并非简单平面，而是按照内部元件高度和外部避让关系做成连续起伏的曲面，既压缩了无效壁厚区域，也让整体外形更具识别度。左侧伸出的带环纹圆柱接口是整件最关键的外部特征，接口内孔贯通至主腔体，可用于穿设线缆、接入气路或安装探测端头；外圆周的环纹不是装饰，在实际装配中能够增加与软管、密封圈或旋紧套之间的摩擦与定位约束，降低接口松脱风险。壳体正面预留的字符区域可用于刻印型号、流向或品牌标识，位置避开主要受力棱边，后续激光打标或模内成型都比较方便。

　　顶部两个带孔凸耳承担安装固定功能，孔位沿同一基准布置，适合用螺钉将整件固定在支架、面板或设备侧壁上。凸耳与主体之间做了平缓过渡，没有出现尖锐的厚薄突变，这一点对注塑成型尤其重要：如果根部直接直角相接，熔体填充时容易在背侧形成缩痕，受载时也会在转角处产生应力集中。从壁厚趋势看，整件遵循外壁连续、内部加强局部增厚的思路，侧壁承担主要抗扭刚度，顶部曲面则提升了按压和侧向承载能力。实际使用中，这类壳体常出现在小型检测终端、位置反馈单元或流体监测模块上，需要在有限空间内同时容纳电路板、感应端头和接线结构。它的安装边界并不复杂：底面可作为Z向支撑基准，左侧接口中心决定外接管路的走向，顶部两孔确定螺钉锁紧位置；做整机布局时，

　　要在接口前方预留插拔和接管空间，在顶部孔位上方预留螺丝刀操作空间，不能只看外壳最大包络就直接塞入设备。腔体内部若放置PCB，应优先让敏感元件靠近侧向接口轴线，缩短信号或介质传递路径；接线区域则建议靠近接口根部，避免线缆在壳体内大角度弯折。对于需要密封的场景，可在上下壳合模面或端盖配合处预留密封圈槽，螺钉孔周边增加局部凸台，防止锁紧力直接压塌薄壁。该造型的曲面过渡也提示了建模时的处理重点：不要把外观面和安装面拆成互不关联的碎面，而应先建立主体块，再依次切出接口、凸耳、内凹避让和字符区域，最后统一倒圆。这样后续修改孔距、壁厚或接口长度时，特征树不会大面积失效。从受力角度看，顶部凸耳受拔出载荷时，力会沿凸耳根部传至侧壁，

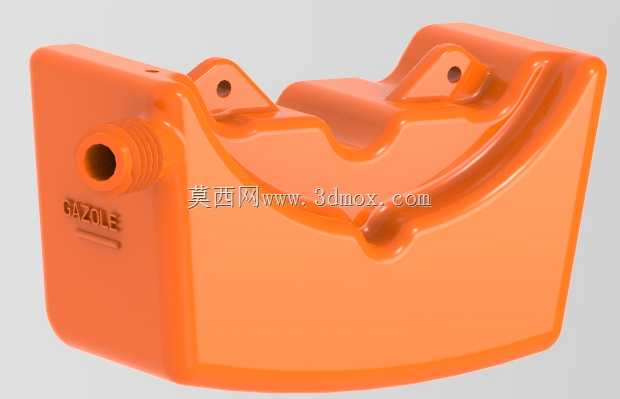

　　因此侧壁与凸耳连接处的圆角必须足够；若设备长期处于振动环境，还可在壳体内侧对应位置加浅筋，筋厚控制在主壁厚的六成左右，避免表面缩水。整件没有复杂的侧抽芯死角，除侧向接口内孔需要抽芯外，其余结构基本可沿主开模方向成型，模具结构相对可控。外观上的橙色只是渲染表现，工程选材时更应关注耐冲击、耐候和绝缘要求，若用于工业现场，可选用具备一定韧性的工程塑料，并在接口内壁做防转或限位结构，保证外接元件插入后方向稳定。
