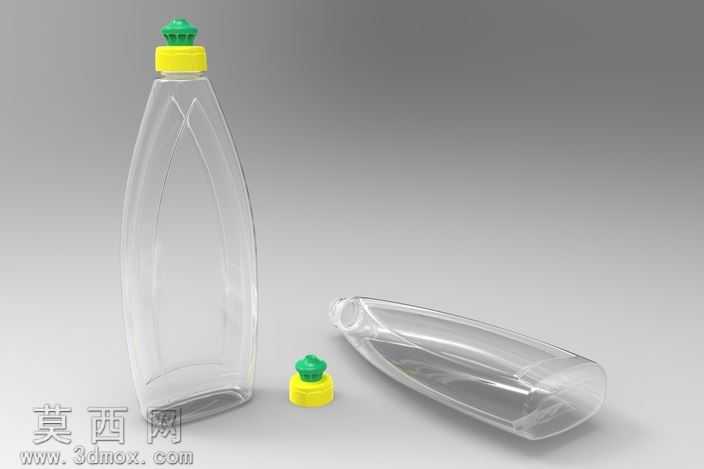

家用500毫升洗碗碟机扁瓶设计

本作品为2007年设计的家用洗碗碟机扁瓶三维模型，整体容量为500毫升，采用流线型扁身结构设计，适配洗碗机配套清洁液的盛装使用需求。建模阶段首先通过草图绘制瓶身的侧面轮廓与截面曲线，以放样命令生成瓶身主体曲面，针对瓶身两侧的内凹收腰线条做了曲率连续优化，既保证握持时的贴合手感，也让瓶体放置时具备更好的稳定性。瓶口部分采用标准螺纹接口结构，搭配带防滑凸点的旋盖设计，旋盖顶部设置有绿色的导流嘴结构，可控制液体倒出时的流速，避免倾倒过程中出现洒漏问题。材质设置上，瓶身主体赋予高透明PET塑料材质，调整了折射率与透光参数，还原透明塑料容器的通透质感，同时添加了轻微的表面磨砂效果，避免过度通透产生的不真实感；瓶盖部分分别赋予黄色PP塑料与绿色软胶材质，区分不同部件的材质质感，软胶导流嘴部分添加了轻微的粗糙度参数，还原软胶材质的哑光特性。渲染阶段采用影棚柔光布光方案，主光源从侧上方45度角照射，勾勒瓶身的轮廓线条，辅助光源补亮暗部细节，避免透明材质出现死黑区域，背景采用中性灰色渐变背景，突出产品本身的形态特征。结构设计上充分考虑了家用场景的使用需求，扁身造型可适配洗碗机侧边的储物格摆放，瓶底做了加厚处理，提升空瓶摆放与满瓶放置时的抗倾倒能力，整体壁厚均匀，符合塑料吹塑成型的工艺要求，无尖锐棱角与壁厚突变区域，可直接用于后续的模具开发与生产验证。
