这套支架结构主要面向电动长板与小型轮式代步设备的动力改装场景,核心作用是把驱动电机可靠约束在桥架附近,同时为皮带传动留出稳定的张紧与运转空间。实际装车时,动力单元的振动、皮带拉力以及路面冲击都会集中作用在安装位上,因此结构不能只追求外观包覆,必须在夹持刚性、安装容差和维护便利性之间取得平衡。

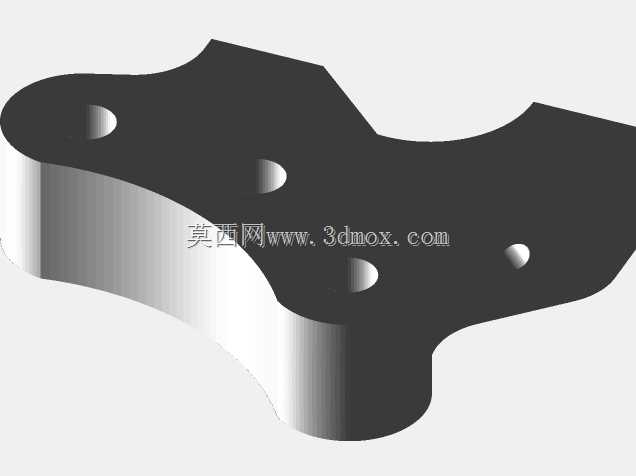

从使用边界看,该支架针对两类常见电机外径做了适配:较小规格电机可直接贴合主安装弧面,较大规格电机则通过对应夹持区域完成固定;两侧均预留安装方向,使桥架左右侧都能布置动力,便于单驱、双驱方案灵活切换。桥架夹持端采用开口抱合形式,通过紧固件收缩抱紧圆管或对应轴颈,这种形式比平板搭接更能抑制电机绕桥架轴线扭转,尤其在皮带启动瞬间,可明显降低动力点头和带距波动。

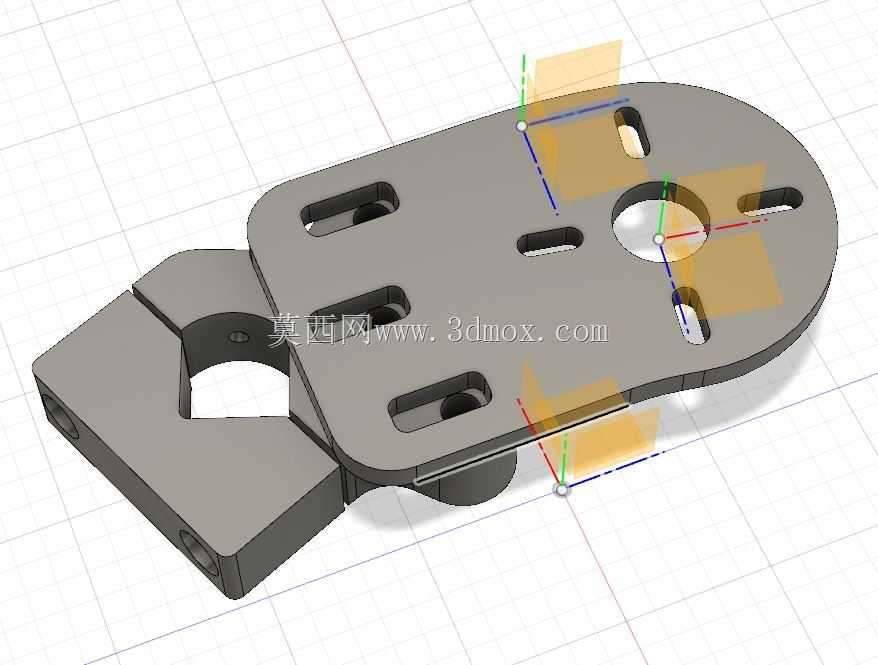

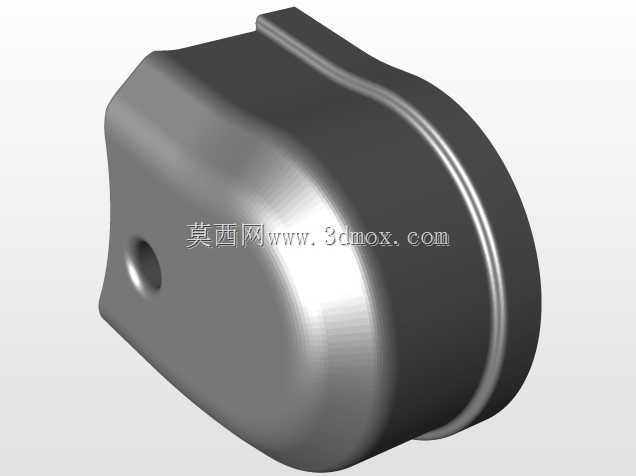

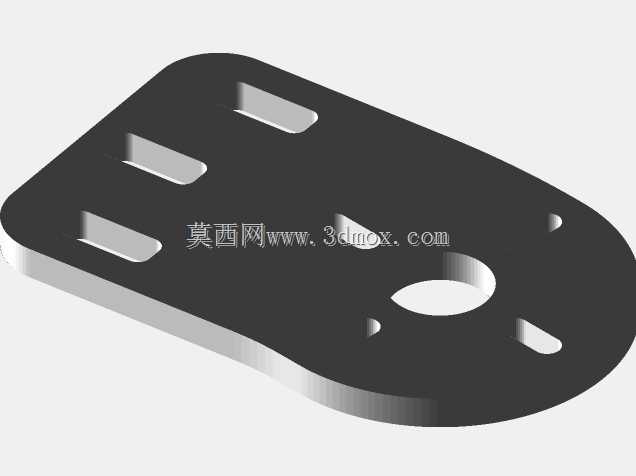

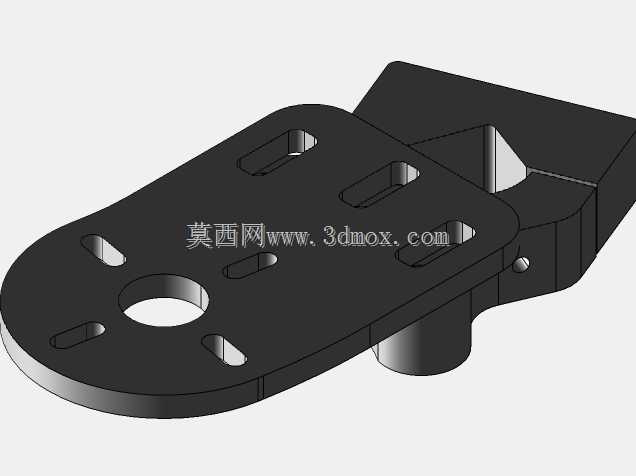

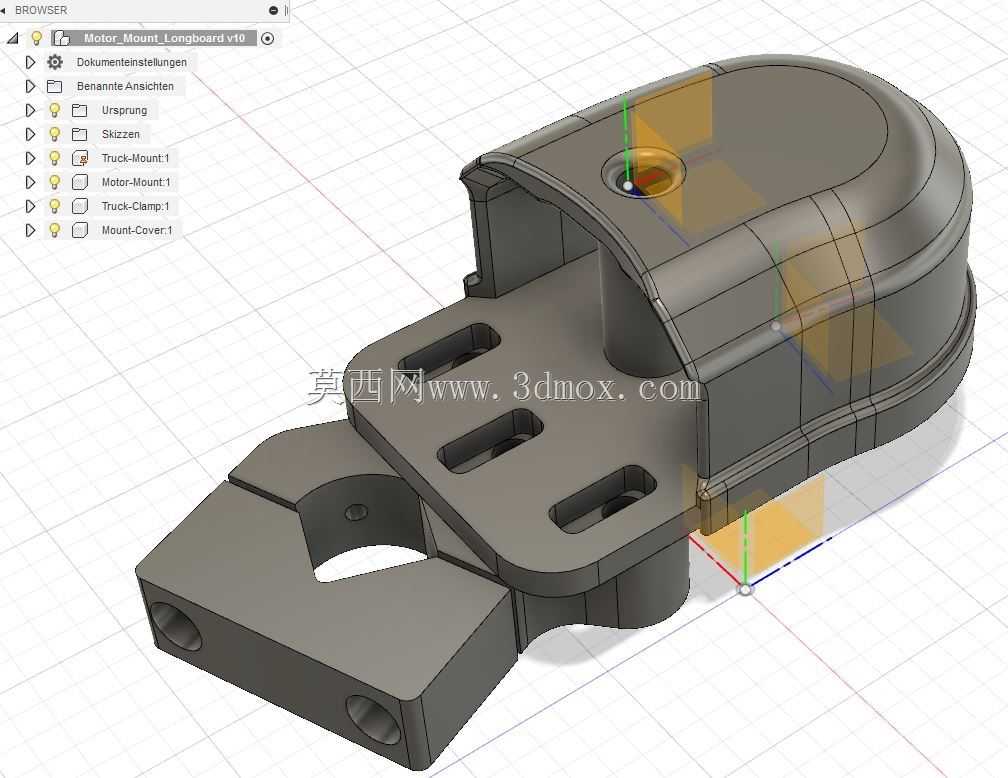

电机安装板上开设多组长条形调节孔,其工程意义不只是“能装上”,更重要的是提供皮带张紧行程。装配时可先松脱电机紧固件,沿长孔平移电机,使同步带获得合适预紧力后再锁死。长孔方向与带轮中心连线保持一致,能减少调节过程中的带偏磨;孔位周边保留足够实体宽度,避免反复锁紧后出现局部压溃。对于较大直径电机,支架还整合了皮带罩安装位,使外露传动段在运行时被部分遮蔽,降低碎石、鞋带或衣物卷入的风险。

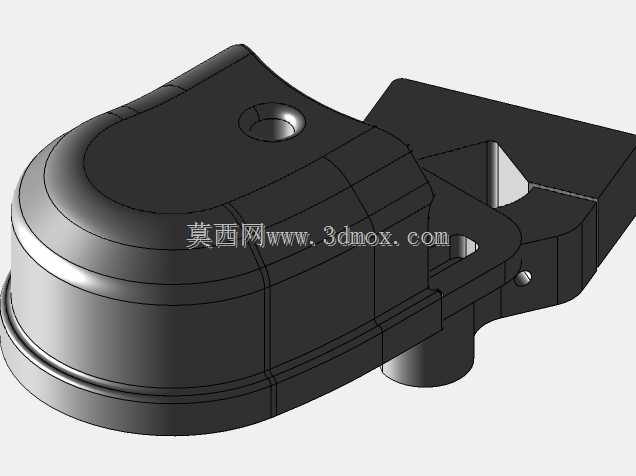

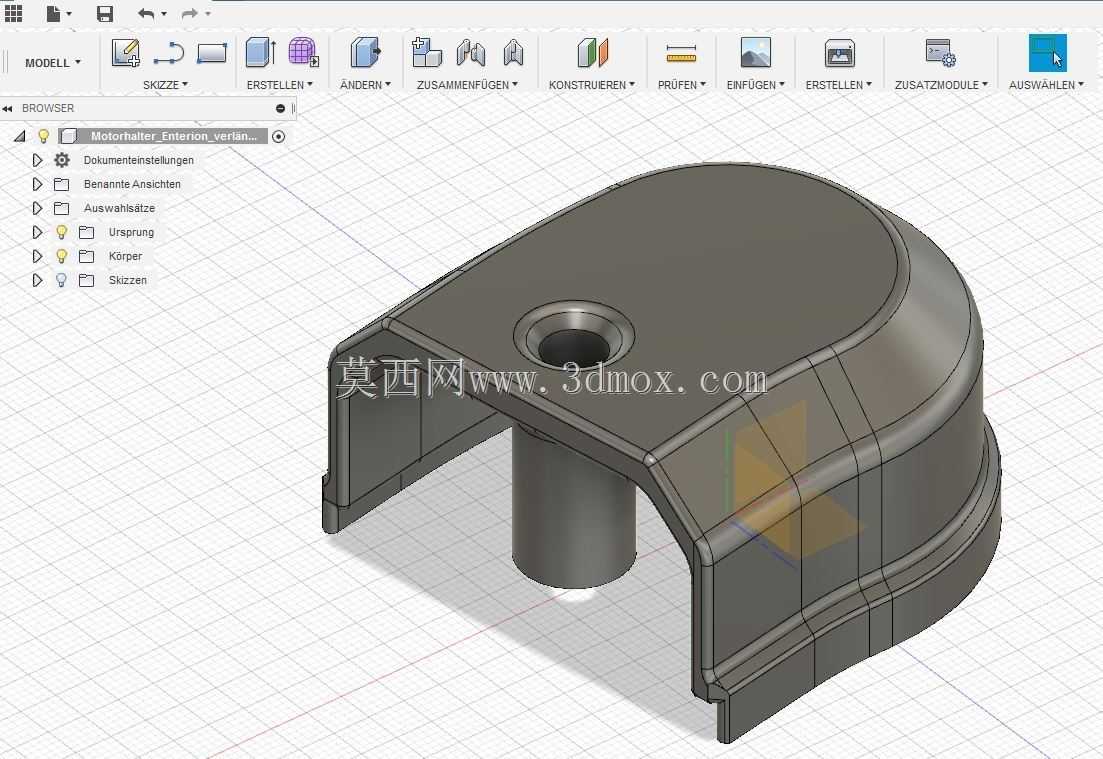

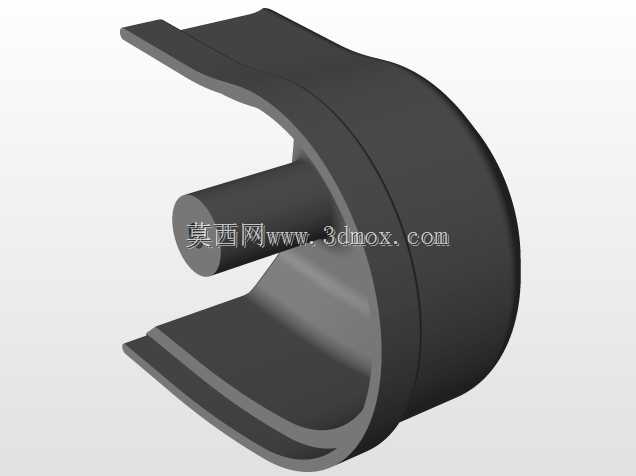

外形上,支架下半部分为平板式承载基座,上半部分采用半包围罩体,二者并非简单拼接:罩体在电机出线和散热方向留出开口,既形成防护,又不影响电机壳体自然散热。圆弧过渡集中在受力转折处,可降低3D打印或机加工件的应力集中;底部凸台和加强筋把夹持端、电机安装面和罩体连接成整体,让皮带拉力从带轮直接传递到桥架夹持区,而不是仅靠薄板螺栓承受剪切。
安装时需要先确认桥架夹持中心与电机轴线的平行度。若支架抱合后电机轴相对轮轴存在倾角,皮带会在带轮上单向跑偏,长期运行会造成齿面异常磨损。支架两侧可装的设计虽然提高了布局自由度,但在双驱布置时仍需核对左右电机线、轮带走向和桥体螺母空间,避免罩体与桥架锁紧件发生干涉。皮带罩的装配应在张紧力调整完成后进行,否则后续维护需要反复拆卸罩壳。
在结构设计思路上,这类零件优先保证的是安装基准稳定。夹持孔作为第一基准决定电机相对桥架的位置,电机安装面作为第二基准决定带轮共面度,长孔则承担公差补偿。罩体部分更多承担防护与线束约束功能,因此壁厚不必过度增加,而在螺栓孔周围、夹持开口根部和长孔端部需要适当补强。对于铣削加工版本,可选用铝合金或硬质工程塑料;若采用增材制造,应注意打印层纹方向尽量避开主要受拉面,必要时在夹持区增加金属衬套,以提高反复锁紧的耐用性。
总体来看,该支架不是单一尺寸的固定式支座,而是一套兼顾50毫米与63毫米级电机、左右侧安装、皮带张紧调节和传动防护的集成化动力安装方案。它把电机夹持、桥架固定、张紧调节和安全罩整合在同一构件上,减少了改装时额外拼接的零散零件,也让电动长板动力系统在振动、冲击和持续牵引工况下保持更稳定的传动关系。
