战术导轨扶手夹持固定座结构设计

项目分类:通用五金配件 发布时间:2022-03-28 ID:592263
  • 战术导轨扶手夹持固定座结构设计
  • 战术导轨扶手夹持固定座结构设计
  • 战术导轨扶手夹持固定座结构设计
  • 战术导轨扶手夹持固定座结构设计
  • 战术导轨扶手夹持固定座结构设计
  • 战术导轨扶手夹持固定座结构设计
  • 战术导轨扶手夹持固定座结构设计
  • 战术导轨扶手夹持固定座结构设计
  • 战术导轨扶手夹持固定座结构设计
  • 战术导轨扶手夹持固定座结构设计
  • 战术导轨扶手夹持固定座结构设计
  • 战术导轨扶手夹持固定座结构设计

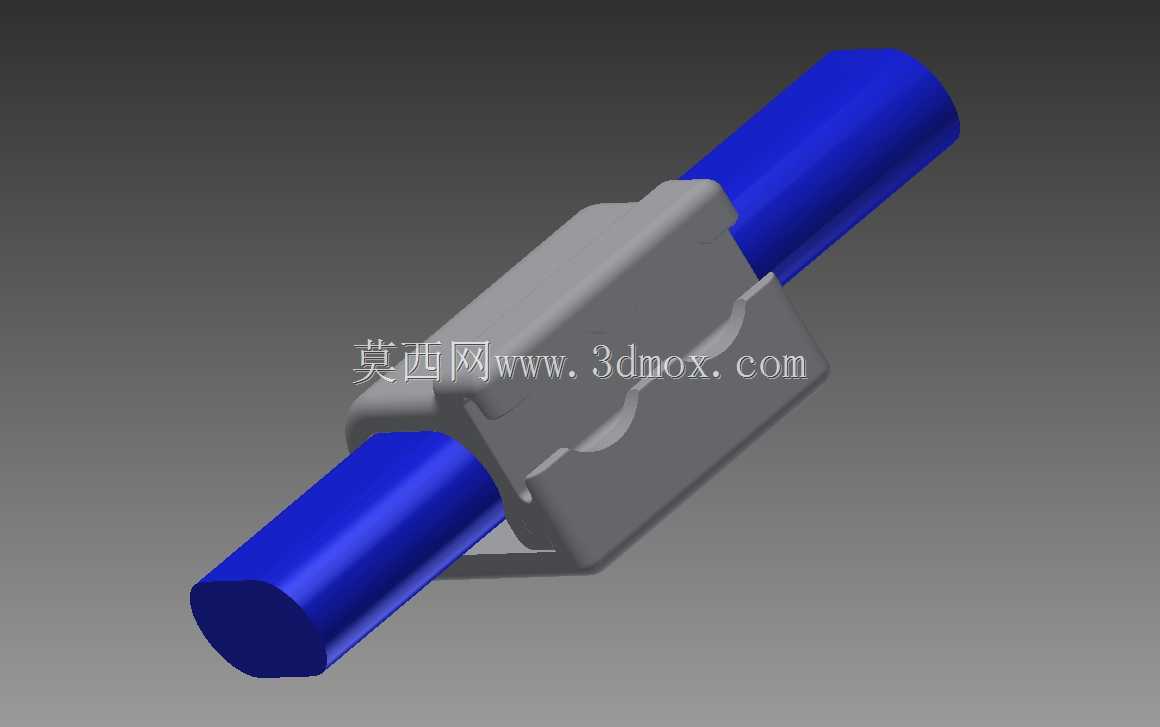

  该夹持固定座的核心作用是在圆柱扶手与战术导轨之间建立稳定的机械连接,常见于射击训练器材、户外装备、模拟枪械附件以及需要在圆管上拓展安装平台的场景。实际使用中,操作人员无需额外工具,依靠支架本体与顶盖之间的预紧摩擦即可完成锁定,这种设计在需要快速拆装、频繁调整附件位置的工况下优势明显,既避免了螺纹锁紧长期使用后出现的滑牙风险,也减少了零散小零件丢失的概率。

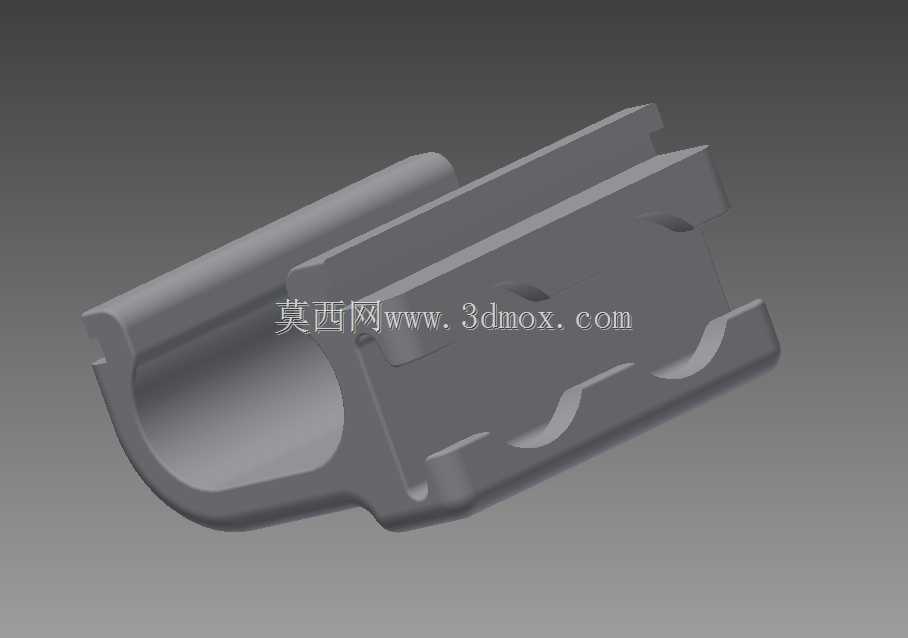

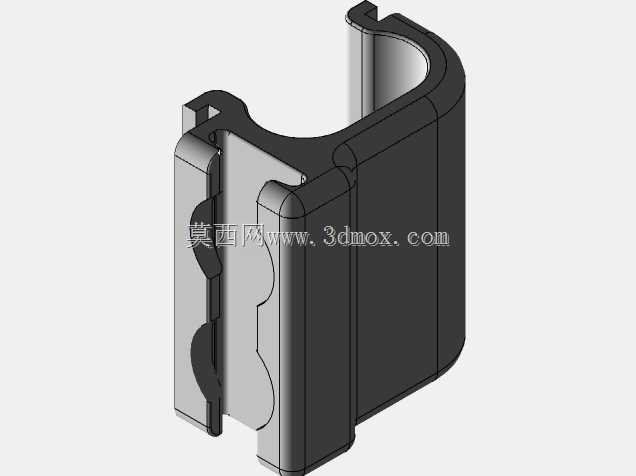

  从结构细节来看,夹持座下半部分采用半开放圆弧槽,圆弧曲率与标准扶手圆柱面匹配,接触区域尽量增大包角,以此分散夹紧应力,防止局部应力集中造成扶手表面压痕或夹持座自身开裂。上半部分集成皮卡汀尼导轨形态的安装接口,导轨槽位按标准间距布置,可兼容瞄准镜、战术灯、激光指示器等常见附件。侧面与底部的凹槽并非单纯减重,在注塑或3D打印成型时,这些结构能够改变材料收缩路径,降低厚壁区域产生缩痕、内应力的概率,同时也提升了构件的抗弯截面模量。

  设计思路上优先考虑了增材制造的工艺约束。锁定配合面要求在大平面作为XY成型平面时打印,这是因为层间结合方向直接决定摩擦锁紧区域的强度:若将受力面沿Z向堆叠成型,层间剪切强度不足,反复装夹后容易出现分层断裂;而以XY平面铺层,主要受力方向与纤维或熔覆路径一致,摩擦面的耐磨性能和整体刚性更有保障。支架本体同样建议以XY轴方向打印,目的是让圆弧夹持面、导轨安装面的轮廓精度由XY平面运动保证,避免Z向台阶误差影响圆弧贴合度与附件安装平直度。

  安装边界方面,圆弧夹持内径决定了适配扶手直径范围,设计时需控制过盈量与间隙量:间隙过大则摩擦不足,受后坐力或振动时会发生转动、滑移;过盈过大则装配困难,甚至在低温环境下因材料收缩导致无法卡入。导轨顶面与扶手中心的高度差直接影响附件瞄准基线高度,选型时需结合使用姿态、眼距以及其他瞄具的叠加高度综合确定。夹持座轴向宽度也需要平衡,过窄会降低抗扭转能力,过宽则占用扶手空间,影响相邻配件布置。

  在工程验证阶段,需要重点关注三类工况:一是反复拆装后的摩擦保持能力,观察接触面磨损后是否仍能提供足够锁紧力矩;二是侧向载荷下的导轨变形量,确保附件安装后不会因悬臂受力导致零点偏移;三是温度变化对夹持力的影响,尤其是塑料或打印件在高低温环境下的尺寸变化,可能改变预紧状态。结构优化时可在圆弧内侧增加细微防滑纹理,但纹理深度不能过大,否则会划伤扶手表面并降低实际接触面积。导轨边缘应做倒角处理,既便于附件滑入安装,也能减少打印支撑去除后的毛刺对装配的影响。

  该类夹持件虽然体积不大,但在整套装备系统中承担着定位基准的作用。其几何建模需要同时保证圆弧面、导轨面和锁紧接触面的相对位置关系,任何一处形位偏差都会放大为附件的指向误差。建模时应优先建立扶手中心线与导轨中心线的基准,再以此驱动夹持轮廓和安装槽,后续调整适配直径或导轨高度时只需修改关键参数,即可保持整体装配逻辑不变。
