卡丁车30毫米链条适配链轮

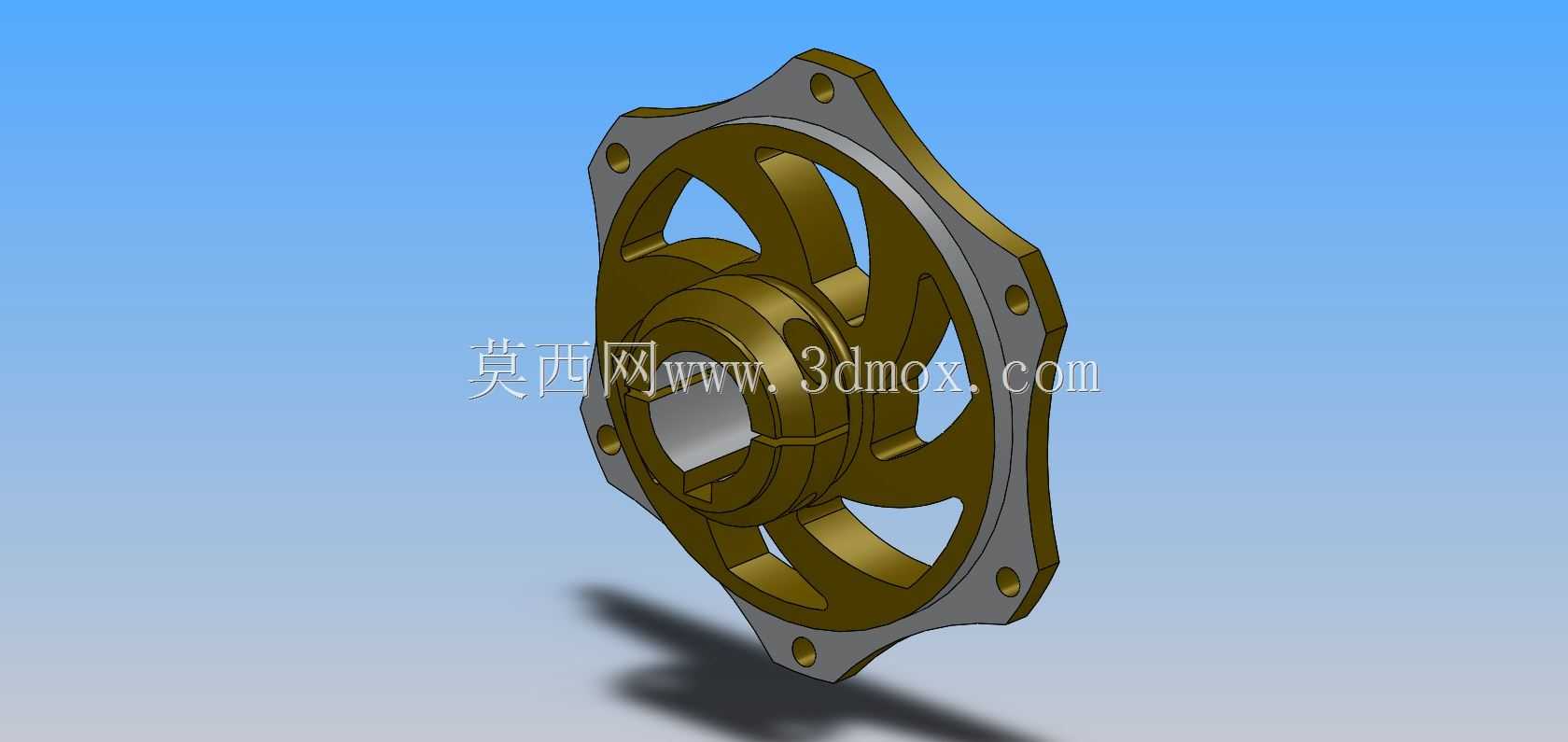

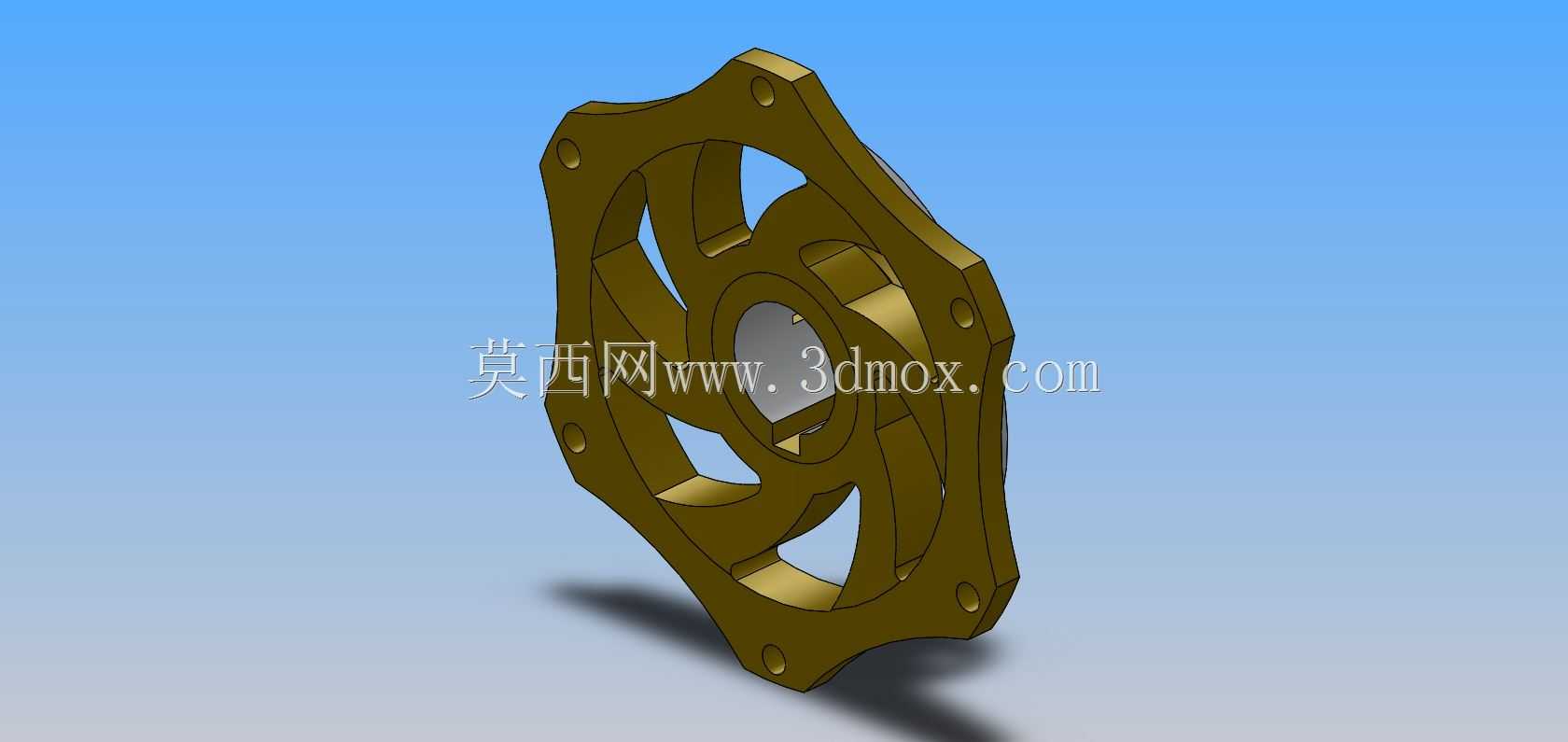

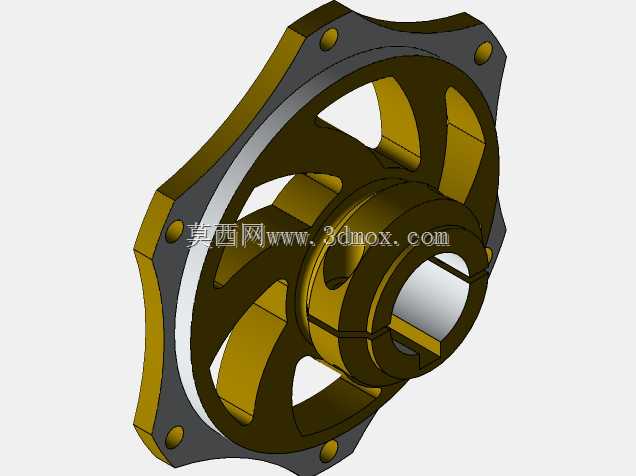

　　该链轮适配器主要面向小型卡丁车传动系统，用于将驱动链轮稳定安装在轮毂或输出轴端，并与节距对应的30毫米链条啮合。在场地车、娱乐卡丁车和小型改装车辆中，后轮链轮不仅承担扭矩传递，还要承受起步、制动、颠簸和侧向载荷，因此安装孔位、中心定位和齿圈刚性都会直接影响链条寿命与行驶可靠性。模型采用一体式盘状结构，外缘按链轮受力方向形成多边形加强轮廓，多个安装凸台沿周向均布，既减少不必要的实体材料，也为螺栓连接提供足够的局部厚度。中心区域设置轴孔与轮毂配合面，用于传递旋转中心并控制径向跳动；中部镂空窗口在保证轮辐强度的同时降低转动惯量，使车辆加速响应更直接。从结构设计角度看，这类零件不能只按外观造型处理。链轮与链条啮合时，

　　载荷集中在齿面和销轴接触区，盘体需要把周向扭矩分散到各连接点，因此外缘凸台与内圈之间保留连续的传力路径，避免出现狭窄悬臂或急剧截面变化。镂空窗口边缘采用圆弧过渡，可降低应力集中，在反复冲击载荷下减少裂纹萌生风险。安装面应保持平整，螺栓孔位置需要与轮毂孔系精确对应；若孔位偏差过大，装配时会产生强制对位，导致链轮偏摆、链条松紧不均和异常磨损。中心孔与轴或轮毂的配合决定同轴度，设计时通常根据拆装频率和承载要求选择合适的过渡或间隙配合，并在端面预留压紧接触面。实际使用中，该适配器位于车轮侧传动末端，工况中常见泥沙、灰尘和润滑脂混合附着。轮盘上的开孔有利于排出进入内部的杂物，但也需要在维护时检查齿面磨损、螺栓松动和链条张紧度。

　　齿圈与链条共线度是关键指标，若链轮平面相对链条运行方向偏斜，会造成侧板摩擦、局部跳齿和销轴早期失效。建模时应先确定中心轴线、安装孔分布圆和链条啮合尺寸，再向外构建齿形与轮盘轮廓。外缘多边形并非单纯装饰，而是随安装点和受力方向形成的加强边界；凸台处适当加厚，非受力区域则去除材料，使质量分布更合理。对于三维建模人员，可将该件作为传动盘类零件的练习案例：重点关注草图对称约束、安装孔阵列、中心配合面、镂空窗口的连续过渡以及外缘轮廓与齿根区域的连接关系。结构验证时应检查螺栓孔周围壁厚、轮辐最小截面和齿圈根部厚度，避免因追求轻量化而削弱扭矩传递能力。在整车装配关系中，该链轮适配器需要与轮毂、螺栓、链条、后桥或轮轴共同确定位置。

　　设计初期就应明确链条中心线、车轮中心线和张紧调节范围，否则后期可能出现链条无法对齐、张紧行程不足或链轮与周边件干涉的问题。盘体外侧还需预留拆装工具空间，使螺栓能够顺利紧固，维护时不必拆卸过多周边部件。该模型适合用于卡丁车传动方案校核、小型车辆链轮安装结构参考以及盘类传力件的建模训练。通过它可以理解链轮不只是带齿的环件，而是集定位、连接、传扭、轻量化和维护性于一体的功能部件；合理的孔位布置、连续的载荷路径和清晰的安装边界，比单纯增加材料厚度更能提升整车传动系统的稳定性。
