新能源汽车驱动电机总成结构设计

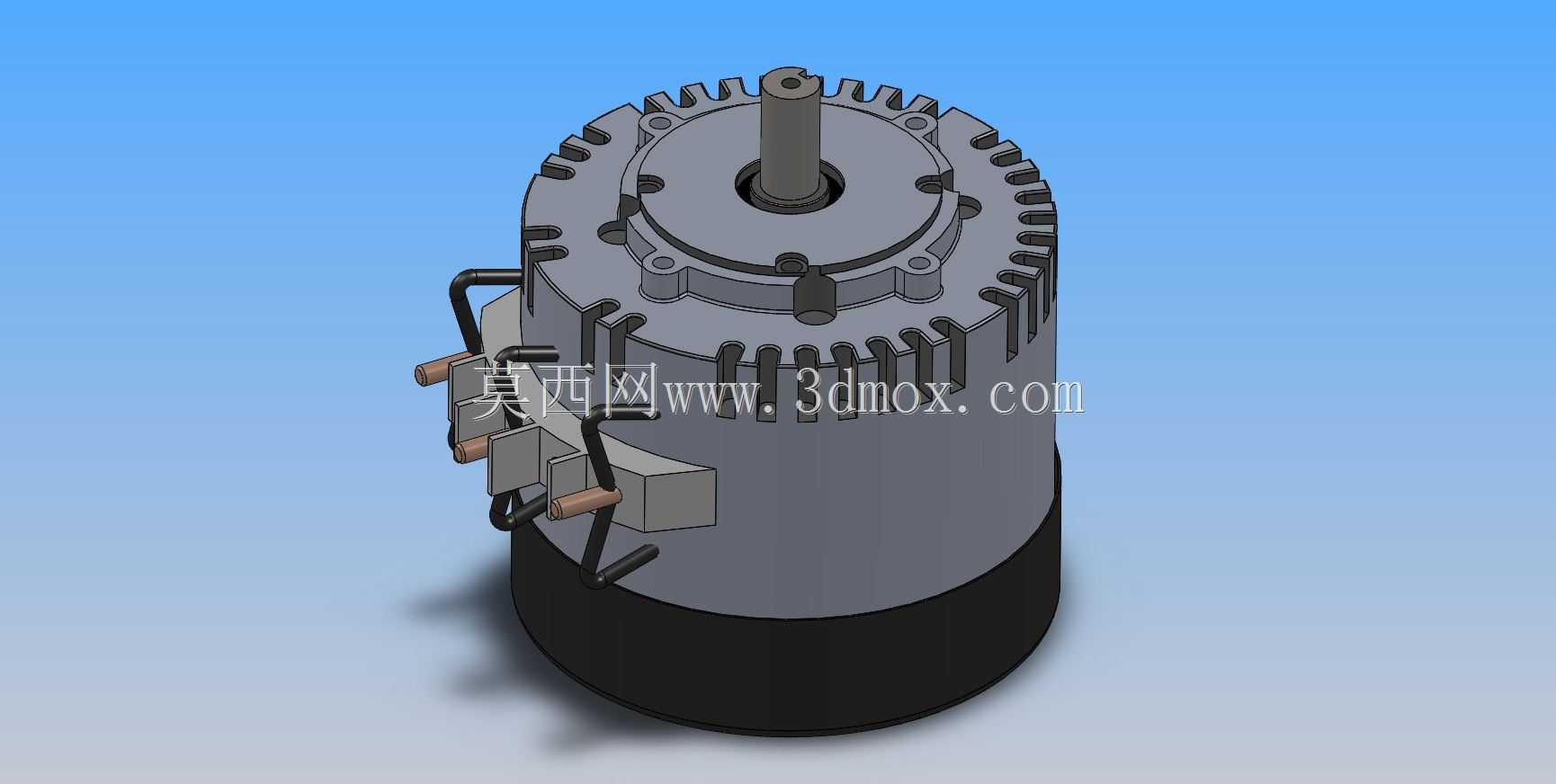

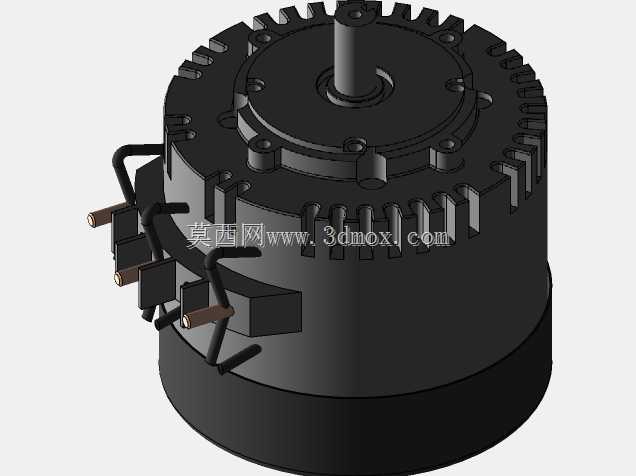

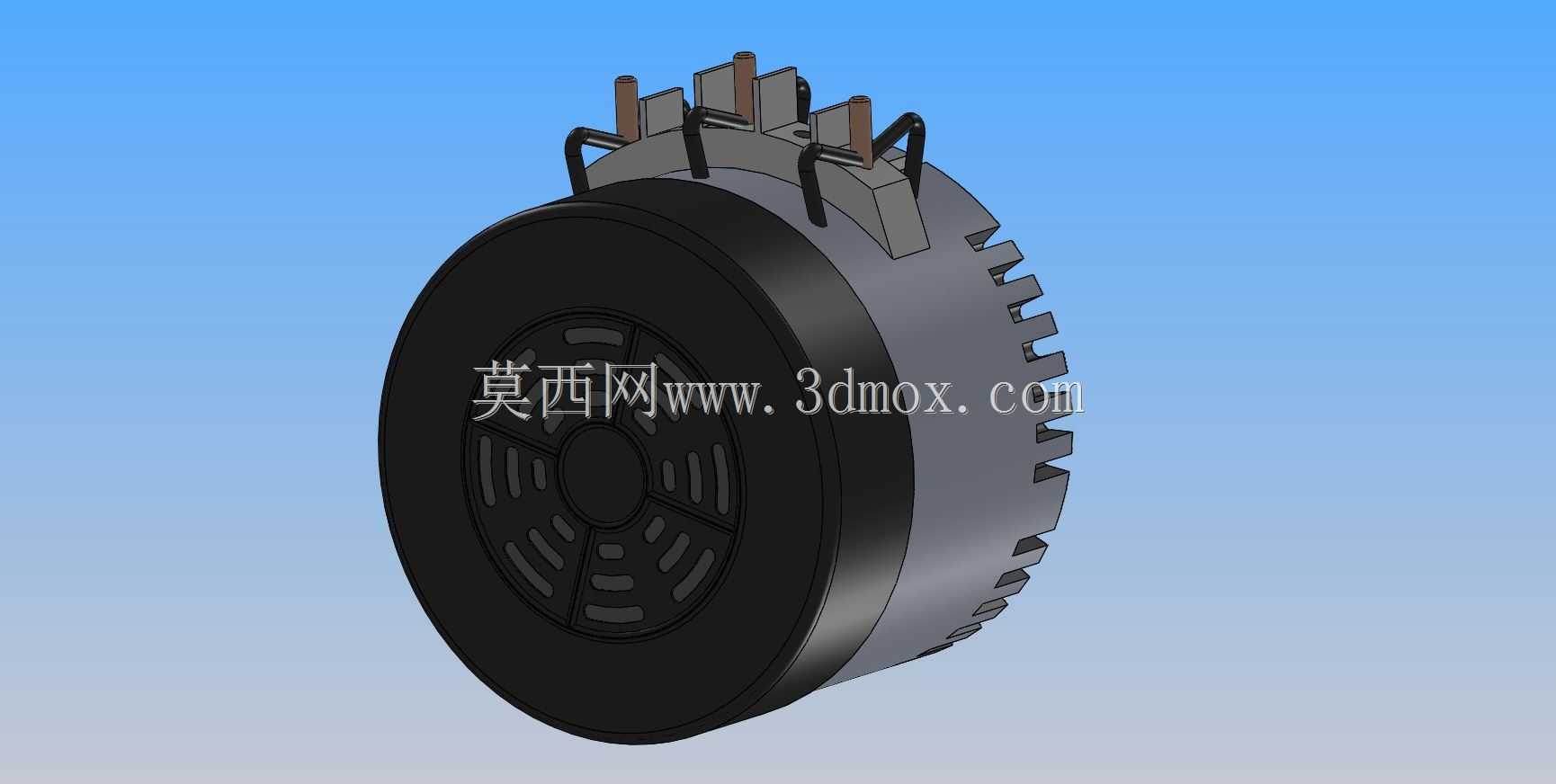

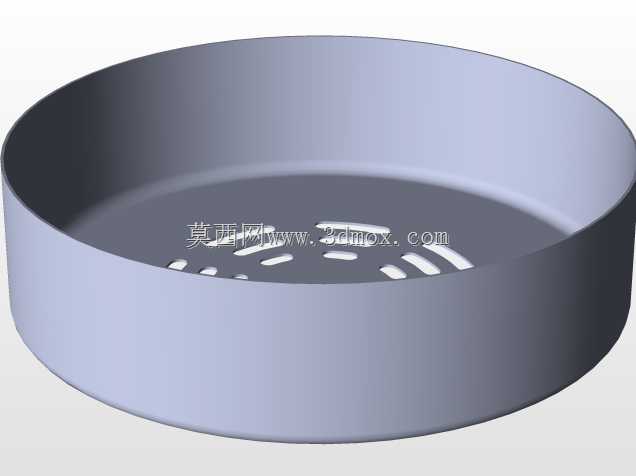

　　该动力输出装置的三维结构完整还原了车用驱动单元的工程形态，核心为圆柱形回转主体，顶部集成动力输出轴与端盖连接结构，周向均匀布置散热鳍片，侧部预留接线与安装接口，底部设置支撑底座，整体结构紧凑，适配车载动力舱的狭小布置空间。

　　从实际装车场景来看，这类驱动单元多用于纯电车型的动力系统，替代传统燃油车的内燃机与变速箱组合，直接将电能转化为机械能输出至传动半轴，驱动车辆行驶。在整车布置阶段，工程师需要重点核对其轴向长度与径向直径，确保动力舱内预留的安装空间可容纳整机，同时避让周边的冷却管路、高压线束与悬架构件；底部的安装支座需与整车副车架的安装点位精准匹配，安装孔位的同轴度、平面度公差直接影响整机运行的振动水平，若安装面贴合度不足，车辆加减速过程中会产生额外的交变载荷，长期运行可能导致支座焊缝开裂或连接螺栓松动。

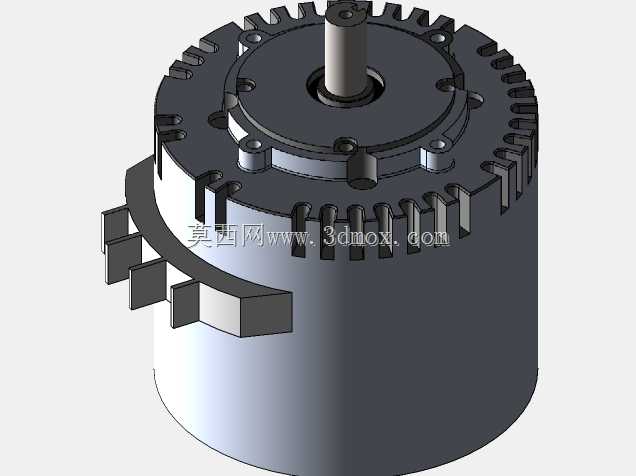

　　周向排布的散热鳍片是热管理设计的核心部分，车辆行驶过程中，迎面气流可顺着鳍片间隙快速流过壳体表面，带走绕组与铁芯工作产生的热量。建模过程中需要严格控制鳍片的厚度与间距，鳍片过薄会降低壳体结构强度，受路面飞石撞击易出现变形断裂；鳍片过厚或间距过小则会增加整机重量，同时阻碍气流流通，降低散热效率。侧部的接线端子区域做了凸起的防护结构，既可以预留高压接插件的安装空间，也能在整车发生轻微剐蹭时保护接线部位，避免高压线束绝缘层破损引发安全隐患。

　　顶部的输出轴采用阶梯轴结构，轴径变化处设置过渡圆角，降低应力集中系数，适配与减速器输入轴的连接需求。端盖与主壳体的连接采用周向均布的紧固点位，保证密封压力均匀分布，若端盖压紧力不均，运行过程中可能出现内部润滑脂渗漏，或外界水汽、粉尘进入腔体内部，损坏绕组绝缘层。端盖上同时预留了位置传感器的安装位，可实时采集转子的转角与转速信号，为整车控制器提供精准的动力输出反馈，实现扭矩的闭环控制。

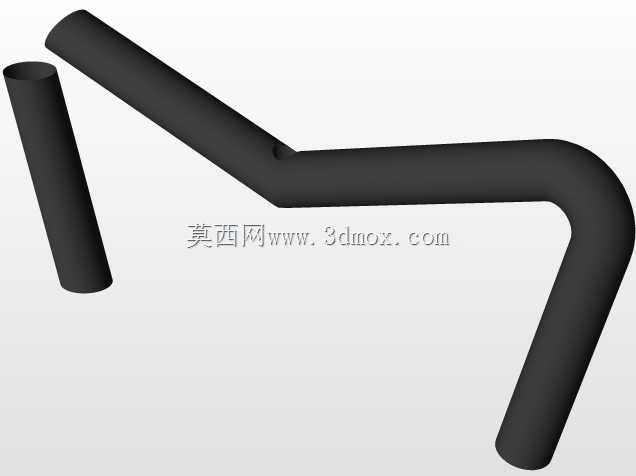

　　在结构设计层面，整机的重心尽量靠近底部安装面，降低装车后的整体重心高度，提升车辆行驶的稳定性。侧部的金属连接管路用于冷却系统的循环连通，可接入整车的液冷回路，在高负荷工况下主动带走内部热量，相比单纯的风冷散热，液冷结构可支持更高的持续功率输出，适配长距离爬坡、高速超车等大扭矩需求场景。建模时需要保证管路接口的同轴度与端面平面度，避免冷却管路装配后出现密封失效，引发冷却液渗漏。

　　针对整车维修场景，该结构的外部接口均布置在易操作的侧部与顶部，无需拆解周边大量附属部件即可完成高压接线、冷却管路的拆装作业，降低售后维保的工时成本。壳体的圆角过渡设计既避免了加工过程中的应力集中，也防止装配维保过程中尖锐边角划伤操作人员。整机的所有外部特征均严格按照量产加工工艺建模，散热鳍片可通过压铸工艺一次成型，安装支座的加工面预留合理的切削余量，端盖的连接孔位满足机加工的定位要求，不存在无法脱模或无法加工的冗余结构，可直接用于后续的工程图出图与工艺评审。
