节气门正反档位电位传感装置

　　这套结构的核心任务，是把节气门摇臂的角位移转换成连续变化的电压信号，同时在机械上限定正反转的有效行程。它常见于小型发动机台架、教学实验台、改装车电子油门以及需要模拟踏板位置的控制系统中。现场调试时，工程师最关心的不是外观是否精致，而是转轴在全行程内有没有卡滞、回位是否居中、电位计抽头与齿轮的相位是否对齐，以及壳体在振动环境下能否保持安装基准不漂移。

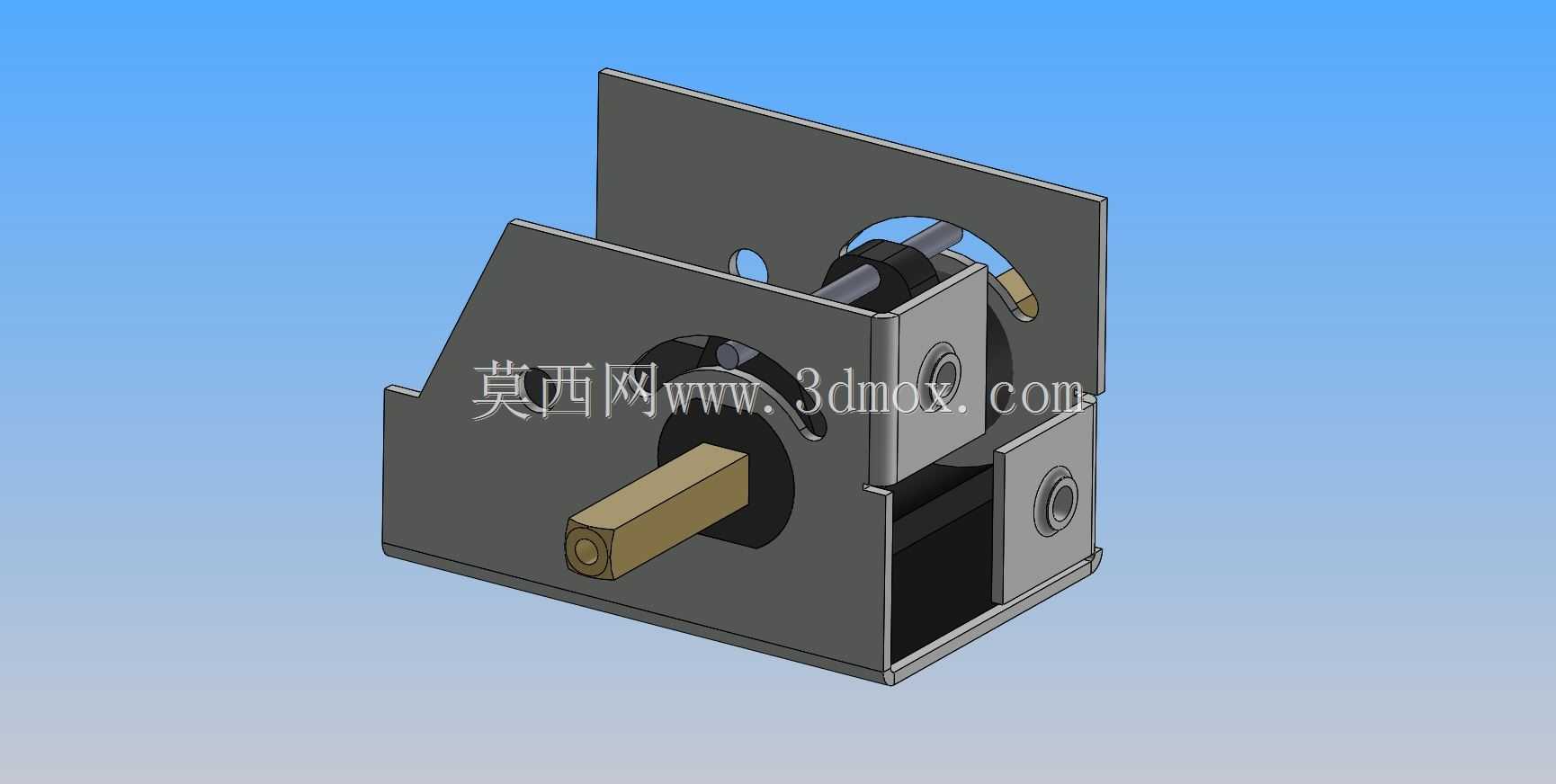

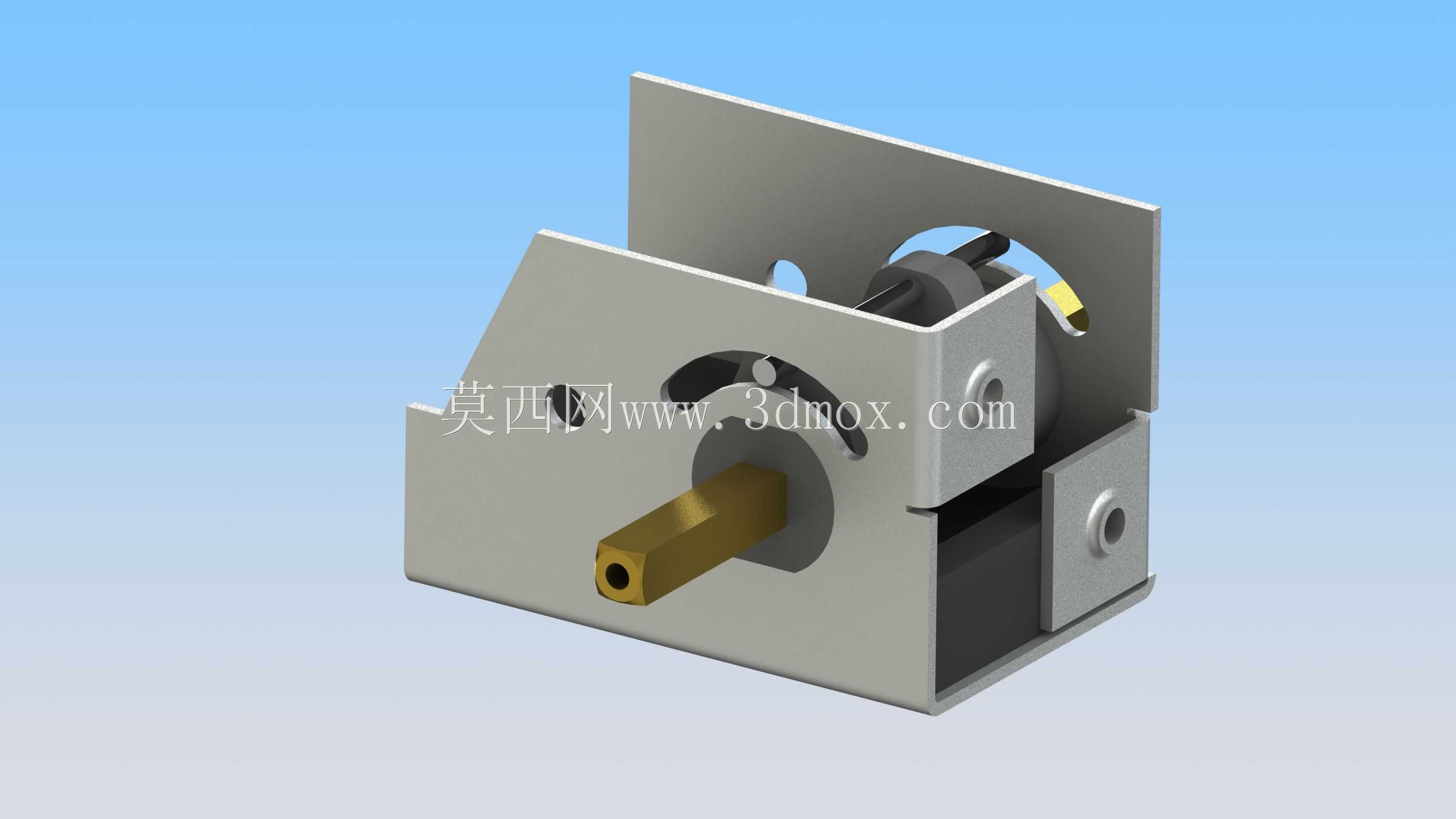

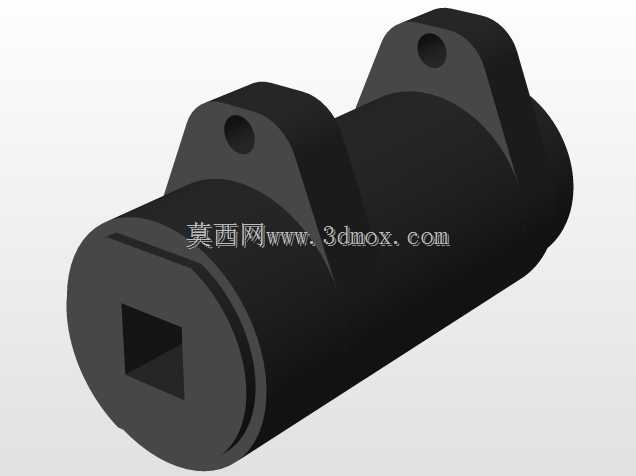

　　从布局上看，动力输入从侧面的方形轴段进入。该轴段采用非圆截面，目的不是传递大扭矩，而是消除摇臂与转轴之间的周向间隙；如果使用普通圆轴加顶丝，长期往复转动后容易出现零点偏移。轴穿过折弯支架后，通过内部小齿轮带动电位计轴旋转，传动比经过匹配，使节气门从全关到全开的角度恰好落在电位计有效电气行程内，避免在两端出现信号死区。支架两侧立板上的轴承位承担径向支撑，靠近输出端的一侧还预留了轴向限位面，可通过垫片调整转轴窜动量，这一点在温度变化明显的舱内环境中尤为重要。

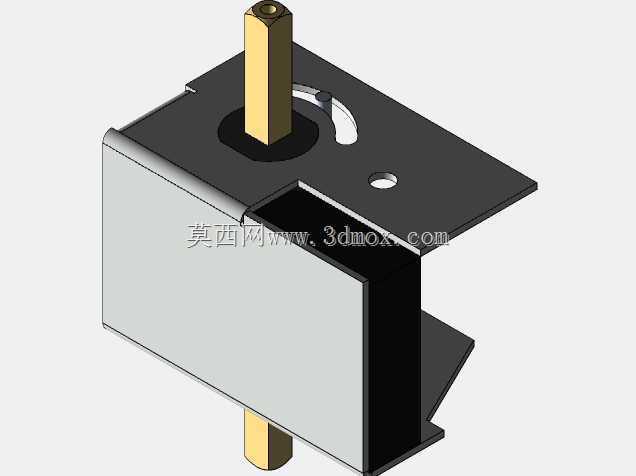

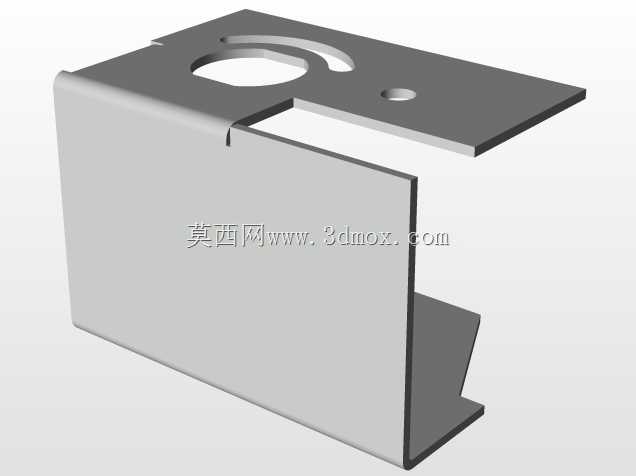

　　壳体采用钣金折弯加局部加强的形式，而不是整体铸件，原因在于这类小批量装置需要快速修改孔位和支架角度。立板上的圆孔与长圆孔组合，既可以作为电位计的安装基准，也允许在装配时微调齿轮啮合中心距。齿轮侧隙不能调得过小，否则灰尘和低温润滑脂粘度上升会导致转动发涩；侧隙过大又会在信号中引入迟滞。实际装配中通常先固定电位计，再缓慢移动支架，直到全行程转动平顺、用手轻摇输出轴仅有极轻微旷量，然后再锁紧紧固件。

　　功能上，该装置把机械限位与信号采集集成在同一组件内。正反档对应的两个极限位置由壳体上的止口和转轴摇臂共同确定，而不是完全依赖软件标定。这样做的好处是，即使控制器上电时丢失位置，机械结构仍能保证节气门不会越过危险角度。0-5V输出范围与多数通用模拟量输入模块匹配，信号线从壳体侧面引出，走线槽与运动部件保持距离，避免转轴反复转动时磨破绝缘层。接地片靠近电位计壳体设置，可降低点火系统和电机驱动器对模拟信号的干扰。

　　设计思路上，结构优先保证可维护性。电位计属于磨损件，长期使用后碳膜层会出现局部噪声，因此支架上的安装孔允许不拆解整个节气门机构就更换传感元件。齿轮选用轻质非金属材料，一方面降低转动惯量，使回位弹簧响应更快，另一方面在齿轮啮合时起到自润滑和降噪作用。输出轴与支架之间没有采用复杂密封，而是保留微小间隙并设置挡边，适合在相对干燥、有少量灰尘的发动机舱环境使用；若用于涉水或高湿场景，则需要额外增加密封圈和排水结构，不能直接照搬该模型。

　　安装边界方面，组件的主体轮廓由两块平行立板和连接底板决定，底部平面是主要安装基准。底板上的固定孔间距决定了它能否直接替换原有节气门位置传感器支架；在进行三维布置时，需要在输出轴前方预留摇臂转动空间，在电位计一侧预留插接器插拔空间，在顶部预留至少能够放入螺丝刀的操作高度。方形输入轴的伸出长度要与连杆或摇臂轮毂匹配，过短会导致夹持不可靠，过长则可能与对面壳体发生干涉。转轴中心线建议与节气门蝶阀轴保持严格同轴，偏心会造成连杆周期松紧变化，反映在电压曲线上就是非线性和重复性变差。

　　从建模角度看，这类装置不能只做静态外观。装配体中应保留齿轮的实际啮合关系、转轴的旋转自由度以及限位面之间的真实间隙，便于在软件中做简单运动检查。电位计的有效角度、弹簧回位方向和接插件引脚定义，最好在模型中以基准面和草图明确表达，后续电控人员据此制作接线图时就不会反复核对。钣金折弯件要注意内R角和板厚对安装孔位的影响，若按平板尺寸直接加工，折弯后轴承孔中心距会产生偏差，最终导致齿轮咬死。

　　在系统匹配中，机械结构只是信号链的一环。输出电压在两端应留有少量余量，不必强行把0V和5V对准机械止点，因为电位计、ADC和电源都存在公差；通常把全关位置设在低电压区以上、全开位置设在高电压区以下，控制器再通过线性插值换算实际开度。回位弹簧的力值需要在踏板力和传感可靠性之间折中：力太小，振动时轴会发生微抖，信号出现噪声；力太大，则会增加驾驶员操作负荷并加速齿轮磨损。该模型把弹簧、齿轮、支架和电位计集中在紧凑空间内，为这类权衡提供了清晰的结构基础，也便于在后续改型中通过更换齿轮或调整限位块来适配不同排量和转角范围的节气门体。
