重载方管焊接移动承载底座结构

　　车间里不少中小型检测设备、工装夹具或半成品工位，都需要在有限区域内频繁换位，固定水泥墩或焊接死支架既挤占通道，也无法适配产线调整后的工序衔接。这类带脚轮的方管框架底座，正是为500至700千克级中等载荷移动场景准备的，它不追求复杂的升降或夹紧功能，而是把稳定性、加工便利性和维护成本放在首位。

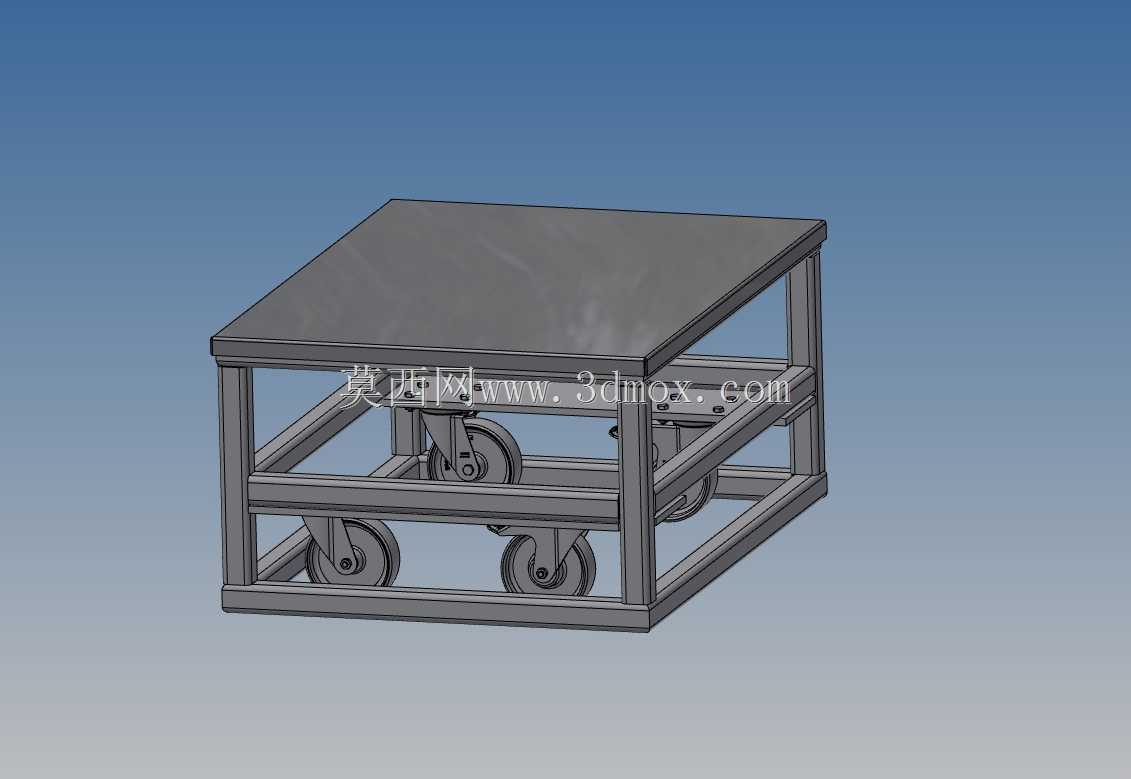

　　从结构上看，台面采用整块平板铺设，四周由矩形钢管围成边框，下方再用纵横向横梁形成井字加强。这种布置让台面受力后不会出现局部凹陷，设备底脚即使没有完全落在边框上，也能通过横梁把载荷分散到四根主立柱。框架杆件之间采用焊接连接，焊后整体刚性远高于螺栓拼装的轻型铝型材架，适合承受设备启停、推拉转向时产生的冲击。对于需要在台面上安装传感器支架、电气箱或小型测量机构的场合，平板表面可直接钻孔攻丝，也可后续加装T型槽条，不会因为下方空腔过大而无处固定。

　　底部四只脚轮是整个结构的关键。模型中轮组通过轮架安装在底层框架内侧，而不是简单贴在框架外端，这样做有两个工程上的好处：一是轮轴中心线尽量靠近底座立柱投影范围，转向时整机偏摆小，推行轨迹更可控；二是遇到地面接缝或坡道时，冲击力能直接传到主框架，避免悬臂安装带来的焊缝撕裂风险。轮组选型上应优先考虑铁芯聚氨酯或硬钢轮，它们在水泥地面上滚动阻力小，长期受压后永久变形也比软质橡胶轮小。若设备对停放稳定性要求高，可在其中两只或四只轮上加装制动踏板，必要时还能在框架四角增加可调支撑杯，停稳后降下杯脚，让轮子脱离主要承载，消除停放时的微动晃动。

　　设计这类底座时，外形尺寸并非越大越好。台面长宽要结合所承载设备的底脚分布确定，通常在设备外轮廓四周留出50至100毫米余量即可，过宽会导致转向半径增大，在设备密集的车间里反而不便。高度则需要兼顾人机操作与整体重心：台面过高会让重载设备重心上移，推行时发飘；过低又会影响脚轮安装和下方清扫。框架底层横梁与地面之间要留出足够空间，保证脚轮转动、转向时不与杆件干涉，同时也要考虑刹车踏板的操作空间。

　　从建模思路看，方管机架适合用焊件模块搭建，先画出三维草图确定外轮廓和分格，再为每根杆件指定截面规格，节点处自动裁切。脚轮可作为独立子装配体插入，通过配合锁定安装孔位，这样后续更换不同轮径或轮宽时，只需替换子件而不必改动主体框架。台面平板与框架之间建议保留少量定位焊缝示意，实际加工中可采用分段焊以控制热变形。整体结构没有复杂曲面，杆件切割、钻孔和焊接都可在常规金工车间完成，单件或小批量制作时成本优势明显。

　　在实际使用中，这种底座常见于计量室仪器周转、装配工位物料转运、实验室设备临时移位以及维修区重型工具承载。它的边界条件也很明确：适合平坦硬化地面低速短距离移动，不适合频繁跨越门槛、长距离牵引或在斜坡上长时间驻留。若用于承载精密检测仪器，还可在台面与设备之间增加减振垫，以削弱推行过程中地面传来的高频振动。框架内部空腔也可利用，例如加装托盘放置线缆、配重块或小型工具箱，但要注意附加重量不能超过脚轮和框架的额定承载。

　　校核时需要关注三种工况：静止承载时，横梁跨中挠度应控制在允许范围内，避免台面下凹影响设备水平；推行转向时，脚轮支架与安装板连接处承受侧向力，焊缝和螺栓规格要留有余量；单边越障时，靠近障碍一侧的轮架会承受更大冲击，底层框架节点应避免出现应力集中的尖角。通过合理选择方管壁厚、轮组承载等级并控制整体高度，这种看似简单的移动底座能够在多种中等载荷场景中稳定工作，既减少了专用固定支架的重复制作，也为车间布局调整保留了灵活性。
