单缸曲柄活塞蒸汽机教学演示结构

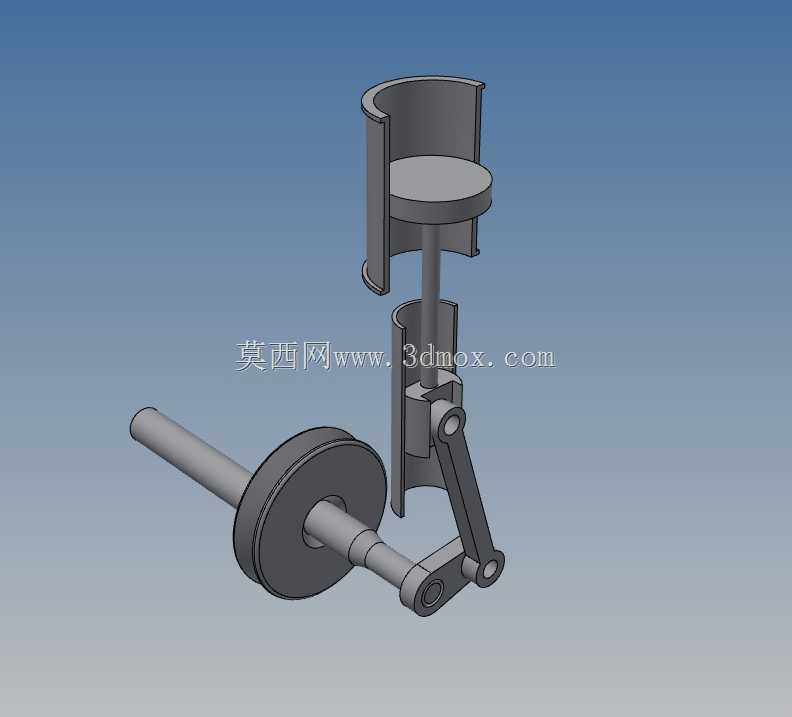

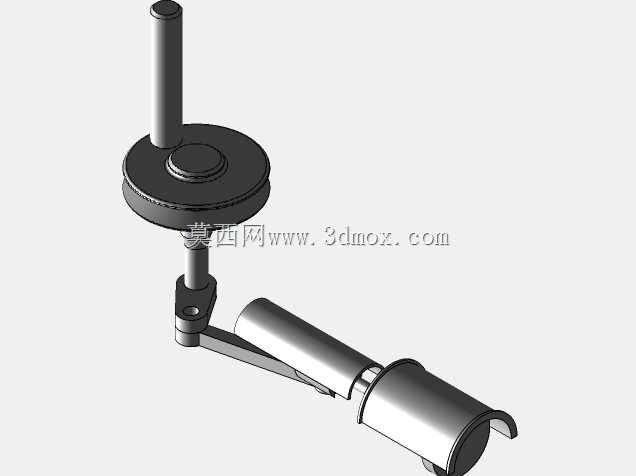

　　这套结构呈现的是蒸汽机中最基础的曲柄活塞传动单元，重点不在整机外观，而在把直线往复运动转化为旋转运动的核心关系讲清楚。模型保留了立式气缸、活塞、活塞杆、十字头式连接、连杆、曲轴以及飞轮等关键件，去掉了复杂阀系和外壳，因此非常适合用于机械原理课堂、动力装置认知培训以及三维结构练习。

　　从实际用途看，这类简化机构常被用来解释热机如何把工质推动产生的直线力传递到输出轴。活塞在气缸内沿固定轴线上下移动，活塞杆把力引出后，通过连杆带动偏心布置的曲轴回转；飞轮安装在曲轴端部，用于储存转动惯量，抑制死点附近的转速波动。虽然模型只是蒸汽机的一部分，但它把传动链中最容易产生干涉、受力方向变化最频繁的区域完整暴露出来，便于观察运动相位和装配关系。

　　设计思路上，气缸采用开口式立式布置，活塞与缸壁之间保留明确的导向长度，避免短导向造成偏磨。活塞杆下端与摆动连接件形成铰接，连杆两端分别与十字头位置和曲轴偏心段连接，这种布局能把活塞侧向力尽量限制在导向区域，而不是直接作用在活塞杆上。曲轴轴段与飞轮中心孔采用同轴配合，飞轮盘面厚度和直径比例服务于惯量演示，同时不会让整体外形过于笨重。

　　结构工程师在查看这类模型时，通常会先确认运动包络。活塞上行到上止点时，连杆摆角最小；下行过程中连杆逐渐偏摆，因此气缸下方、曲轴周围必须预留足够空间，防止连杆与机体或支撑柱碰撞。模型中气缸外侧的支撑结构与曲轴支座形成上下两个安装基准，装配时应先固定缸体轴线，再校正曲轴轴线与活塞运动方向的垂直度，否则会出现卡滞、异响或铰接处异常磨损。

　　外形尺寸与安装边界方面，竖直方向的最高轮廓由气缸顶部和活塞上行极限共同决定，水平方向的最大伸出量来自曲轴端部飞轮和轴伸。若把该演示件放入实验台架，需要在飞轮侧预留拆装空间，在气缸上方预留观察活塞行程的开口；底部支座则应保证支撑跨距足以承受曲柄连杆运动产生的交变倾覆力矩。对于教学展示用途，可将底部固定在平板或型材台面上，使飞轮旋转区域外露但不与其他设备干涉。

　　建模时需要特别关注几个配合关系：活塞与气缸为同轴滑动关系，活塞杆两端铰接孔应保持平行，连杆大小头孔中心距直接影响活塞行程和压缩余隙，曲轴偏心距则决定输出运动的曲柄半径。若后续要扩展成完整蒸汽机，可在此基础上增加滑阀、配气机构、进排气通道和密封件；若用于动画演示，则应按曲轴转角驱动活塞位移，保证上止点、下止点与连杆摆角的几何关系准确。

　　从受力角度看，气体压力作用在活塞顶面后，经活塞杆传至铰接点，连杆力可分解为沿缸体方向的有效驱动力和垂直于导向面的侧向分力。转速较低时，飞轮惯量主要帮助机构越过死点；转速升高后，运动件惯性力会对支座产生周期性振动，因此固定螺栓不能只按静载荷选择，还要考虑疲劳和防松。该模型虽然简化，却完整覆盖了往复式动力机械中常见的轴线布置、铰接传动、回转惯量和安装边界问题，对理解发动机、压缩机、泵类等曲柄滑块机构具有直接参考价值。
