卧式往复式蒸汽机结构设计方案

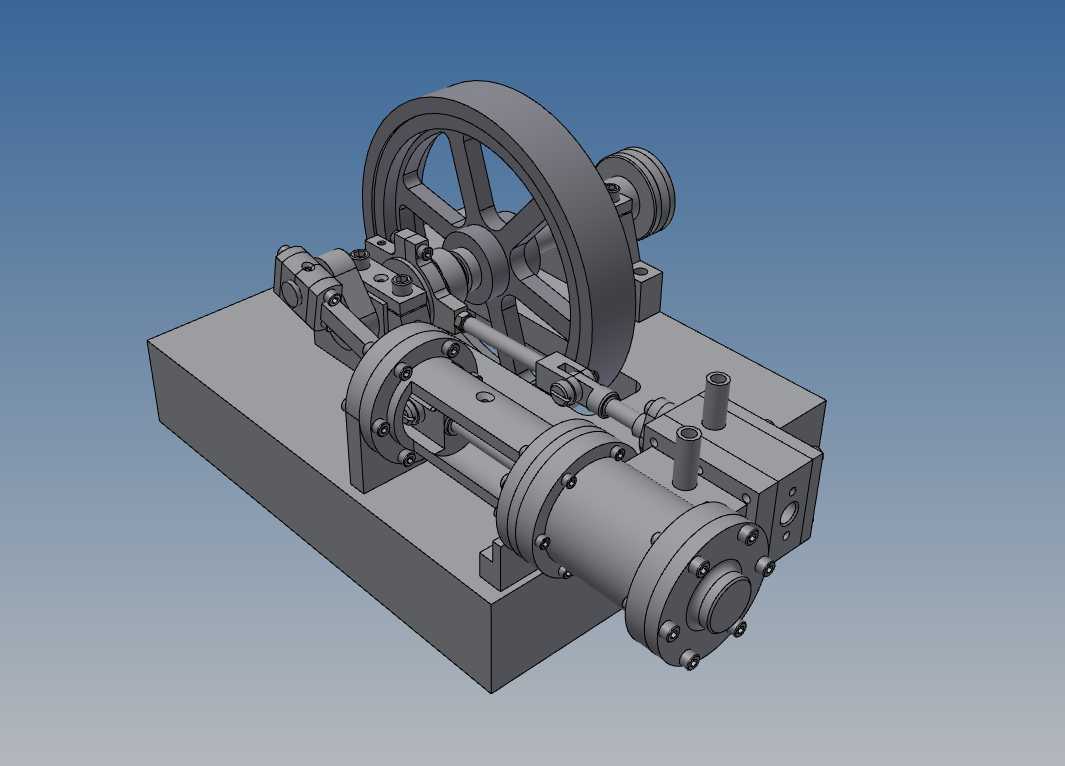

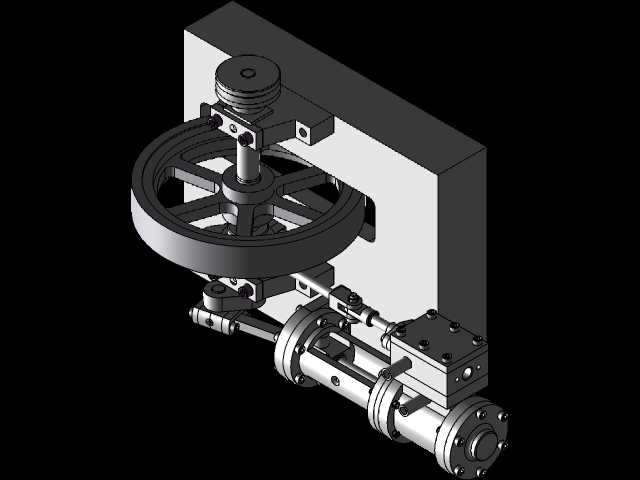

该模型还原的卧式往复式蒸汽机，是工业革命时期应用极为广泛的热能转机械能动力设备，在现代工业场景中，这类结构常作为热能动力教学演示载体、小型余热回收动力装置原型、复古动力装置复刻参考，也可用于科普场馆的动力原理展示，帮助受众直观理解热能向机械能转换的完整过程，同时也能为小型外燃动力装置的研发设计提供结构参考。设备核心功能是通过蒸汽在气缸内的膨胀做功，推动活塞做往复直线运动，再通过曲柄连杆机构将直线运动转换为飞轮的旋转运动，最终向外输出稳定的旋转扭矩，可带动小型发电机、水泵、轻工加工设备等负载运转，整套结构无需复杂的电控系统，依靠机械结构本身即可完成动力的平稳输出。从产品功能特性来看，该结构采用卧式双缸平行布局，相比单缸蒸汽机动力输出更平稳，飞轮采用大直径辐条式设计，能够储存足够的转动惯量，有效抵消活塞往复运动的死点冲击，让输出转速更均匀；气缸端盖采用螺栓连接的密封结构，方便后期拆解维护与密封件更换，配气机构集成在气缸侧方，结构紧凑，管路走向清晰，能够精准控制蒸汽的进排时序，保证做功效率。设计思路上，整体采用模块化布局思路，将动力输出的气缸组件、运动转换的曲柄连杆组件、稳速储能的飞轮组件、安装承载的底座组件做了清晰的功能分区，各部件之间通过标准紧固件连接，既保证了装配精度，也降低了加工与维护难度；底座采用整体式铸铁结构样式，预留了充足的安装固定孔位，能够吸收设备运转时产生的振动，降低运行噪音。外形尺寸方面，整套设备采用长方体安装底座，长度方向覆盖气缸到飞轮的完整行程，宽度方向预留了两侧操作维护的空间，高度方向以飞轮顶端为最高边界，安装时只需按照底座预留的孔位在混凝土或钢制基座上做固定，预留出飞轮旋转的安全防护空间、气缸侧方的管路连接空间即可，无需额外复杂的安装调整，适配小型动力站、教学展示台等多种安装场景。
