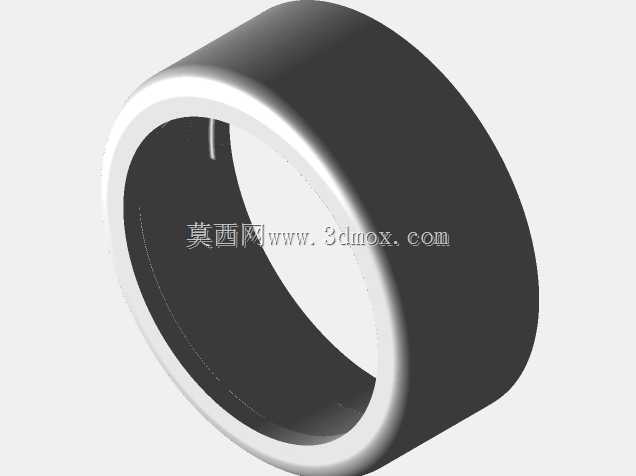

拜亚动力WA-MS麦克风色码环结构

　　这个环形件在音频设备里承担色码标识与装配限位的双重作用，常见于专业手持麦克风、演播室拾音设备的尾段或网头衔接位置。现场演出、录音棚、广播直播等场景中，设备维护人员需要快速区分通道、频段或使用组别，色码环通过不同颜色或表面处理提供目视识别，避免多支麦克风混用后接错通道。它不是单纯装饰圈，装配后还能在相邻塑料或金属壳体之间形成定位边界，限制轴向窜动，减少长期插拔、转动带来的磨损。从结构上看，零件主体为薄壁圆环，内外圆柱面同轴度要求较高。内孔用于套入麦克风筒体，设计时需要控制与基体的配合间隙：间隙过小会造成装配困难，温度变化或漆面厚度波动时容易卡滞；间隙过大则会出现松动，搬运和使用中产生异响。外圆面作为握持或视觉识别区域，

　　边缘应做连续圆角过渡，避免锐边划伤操作人员，也能降低注塑或机加工后的毛刺处理难度。壁厚在整个圆周上保持均匀，有利于成型时材料收缩一致，减少椭圆、缩痕和局部变形。若采用塑料件，壁厚突变会在表面形成熔接痕或凹陷；若采用金属车削件，不均匀壁厚则会增加夹持变形风险。该环的轴向宽度需要结合麦克风外壳分段确定。它通常嵌入两段壳体之间，一侧抵靠筒身台阶，另一侧与网头、尾盖或橡胶护套相接。建模时不能只画独立圆环，必须把相邻零件的止口、倒角和装配间隙一并考虑。实际装配中，色码环可能通过小过盈、卡扣或胶粘固定；若采用过盈配合，内孔公差应按基体材料的外径公差匹配，塑料件还要预留一定的弹性变形量。若需要经常更换颜色，则应降低抱紧力，依靠周边台阶限位，

　　方便维护人员快速拆卸更换。表面处理直接影响识别效果。色码环可采用本色塑料、喷涂、阳极氧化或包胶等工艺。外露面不宜设置明显拔模斜度造成的视觉宽窄差，圆柱面应保持饱满连续。若表面需要丝印或激光标识，应预留平整区域；但对于这种小尺寸环件，更多依靠整圈颜色区分，因此外观面应避免分型线落在主要可视区域。模具设计时分型面可布置在内侧或非外观边，浇口位置宜选择在端面或内缘，去除浇口后不影响外圆观感。从安装边界看，环件内径要避开麦克风筒体上的开关凸台、线缆出口和螺纹段。若设备尾段存在XLR接头或USB模块，环的位置不能干涉插头插拔，也不能压住密封胶圈。手持麦克风经常受到滚动、碰撞和汗液侵蚀，材料需要具备一定韧性和耐化学性；ABS、

　　PC或尼龙适合彩色注塑，铝合金则适合轻量化与耐磨要求。橡胶包覆版本可以提升防滑性，但会增加外径，需要校核与话筒夹、防震架的兼容尺寸。在三维建模阶段，先以麦克风筒身轴线为基准建立内孔，再按壁厚偏置出外圆，两端倒角与圆角应统一约束。配合面建议给出明确公差，非配合外观面可适当放宽。装配检查时要做干涉分析，重点观察环件与壳体台阶、护套、网头卷边之间是否留有合理间隙。对于需要旋转拆装的部位，还要模拟环件在圆周方向是否会与防转筋冲突。若产品系列包含多种颜色，可将该环作为独立配置件管理，主体模型不变，只替换材料或颜色属性，这样既能保持结构一致性，也便于BOM快速派生。工程出图时应标注内外径、宽度、同轴度、圆角半径和关键端面跳动，避免供应商只按自由公差加工导致装配松紧不一。
