NC-MX连接器配套多色识别码环

　　这套色码环主要面向音视频工程、演播室布线、流动演出系统和设备机柜内部的NC-MX连接器识别场景。在多通道信号链路里，同一台接口箱或跳线盘上往往密集排布数十个外观一致的圆形连接器，仅靠线缆标签很难在暗光、快速插拔和多人协作环境下完成瞬时辨认。将不同颜色的码环套装在连接器端部，可以把通道编号、信号类型、舞台分区、收发方向或备份链路直接转化为视觉色块，减少误插，提升现场布线与后期维护效率。它也适用于固定安装项目，例如剧场、会议室、转播车、录音棚和教育实训台，在长期运行的系统中帮助运维人员快速定位端口。

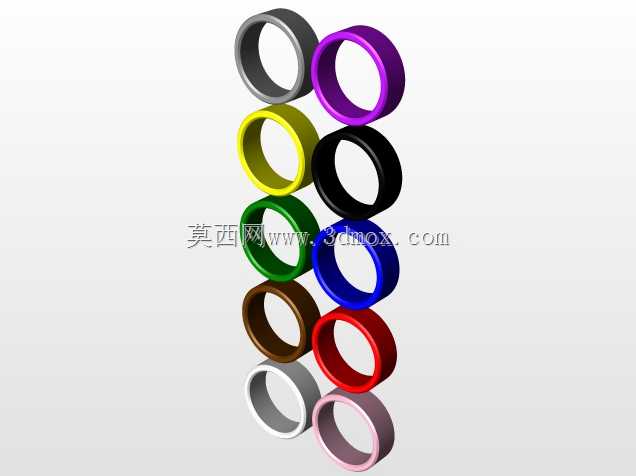

　　码环的核心功能不是承力或导电，而是提供稳定、醒目的机械识别界面。环体采用薄壁套圈结构，套装后不会改变连接器原有插合方向，也不会占用额外的面板安装深度。多色配置可以按工程习惯形成编码规则：暖色组可用于输入或主用链路，冷色组用于输出或备用链路，中性色用于预留端口；在通道数量更多的场合，还可通过相邻位置双色组合扩展编码容量。环身边缘做了圆滑过渡，避免在插拔过程中刮伤线缆外护套或操作人员手部。

　　从设计思路看，这类零件需要在识别性、套合强度和制造便利性之间取得平衡。壁厚过薄会导致打印件收缩后强度不足，装配时容易开裂；壁厚过大又会影响与连接器端部的贴合，甚至与邻近插头、插座或标识牌发生干涉。因此建模时应先以NC-MX连接器端部的实际圆柱边界为基准，确定内环直径、轴向宽度和倒角尺寸，再根据不同工艺的材料收缩率补偿直径。用于3D打印时，尤其要注意丝材冷却收缩带来的孔径缩小问题，正式打印前应通过试样测量实际尺寸，再对模型进行比例修正，而不是直接按名义尺寸批量生产。

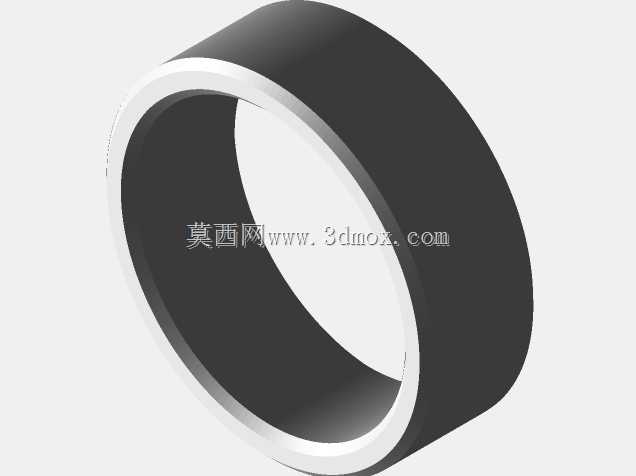

　　外形上，码环保持简洁的短圆筒形态，外圆面提供连续的颜色显示区域，没有复杂凸起，便于在密集端口中并排使用。内环应与连接器端部形成适度的紧配合，既保证套装后不松脱，又允许在需要重新编码时用工具取下。若采用FDM工艺，打印方向宜沿环体轴向层叠，使层纹方向与装配受力方向更合理；若采用光固化工艺，则可获得更细腻的表面和更稳定的尺寸，但仍需评估材料韧性，避免在频繁插拔环境中断裂。

　　安装边界方面，需要重点核对三个尺寸关系：第一，码环内环与连接器端部圆柱的配合间隙；第二，码环轴向宽度不能越过连接器的插拔操作区；第三，码环最大外径应小于相邻连接器之间的中心距，否则多联安装时会互相挤压。对于面板上呈矩阵排列的端口，还要考虑维护人员手指插拔空间，色环只能作为识别层，不应成为额外的握持障碍。若现场需要在已布线的连接器上追加色环，模型可预留微小开口或采用柔性材料打印；若追求更牢固的固定效果，则使用闭合环并在未接线前预先套入。

　　在三维建模过程中，可先建立单一基础环，再通过配置不同颜色形成系列件。结构上不必为每种颜色单独建模，只需保留统一几何实体，颜色差异在装配或渲染阶段指定即可。工程出图时应标注内径、外径、宽度、倒角和关键配合公差，并在技术要求中说明不同打印材料对应的收缩补偿范围。对于批量制作，还可将多个色环在打印平台上阵列排布，通过统一层高、壁厚和填充率保证尺寸一致性。

　　实际使用中，色码环的价值体现在高频维护和复杂系统管理中。流动演出团队每天需要反复拆装线缆，颜色识别能让调音位、舞台接口和功放区之间的对应关系更直观；固定安装项目则可在竣工资料中把色环规则纳入端口表，使后续扩容、检修和更换设备不必完全依赖纸质标签。即便在空间狭小的线槽或机柜后侧，色块也比细小文字更容易识别。

　　设计这类附件时，不能把它看成单纯的装饰圈。它必须服从连接器的主结构边界，不能影响锁紧、插拔、屏蔽和线缆弯曲半径。模型中所有棱边都应避免尖角，内孔入口处建议设置导入倒角，外端面可保留平整圆环面，以便在需要时附加手写标记或激光刻字。通过合理控制尺寸链，这套色码环能够在不改变NC-MX连接器主体功能的前提下，为多通道系统提供低成本、可扩展、可快速更换的视觉识别方案。
