环形弹簧式牛奶打发搅拌头结构设计

　　该零件属于手持类牛奶发泡器具的核心工作端头，整体采用闭环环形弹簧线圈结构，主要用于咖啡吧台、家用饮品制备场景中对冷牛奶或温牛奶进行快速卷入空气、剪切细化气泡，从而形成绵密稳定的奶泡层。与传统单片网式发泡头相比，这种多圈连续环绕的弹性结构在浸入液面后能够形成更大的流体扰动区域，搅拌过程中牛奶会在线圈间隙内被反复分割、抬升并回落，空气随之被裹入液体内部，经多次剪切后形成更细小的气泡组织。

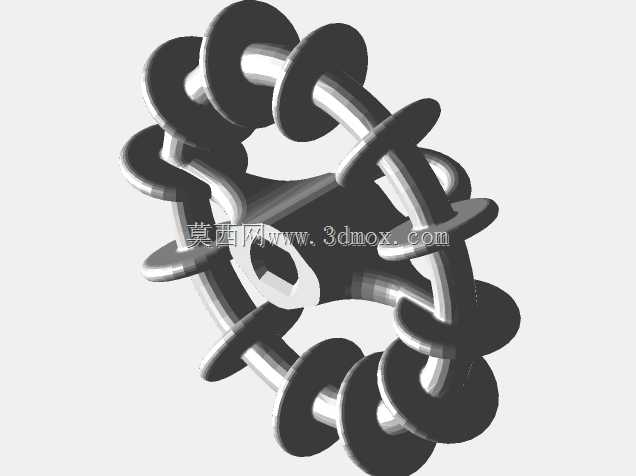

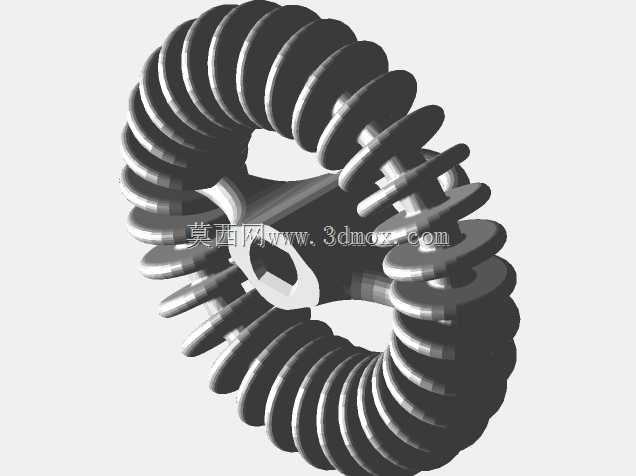

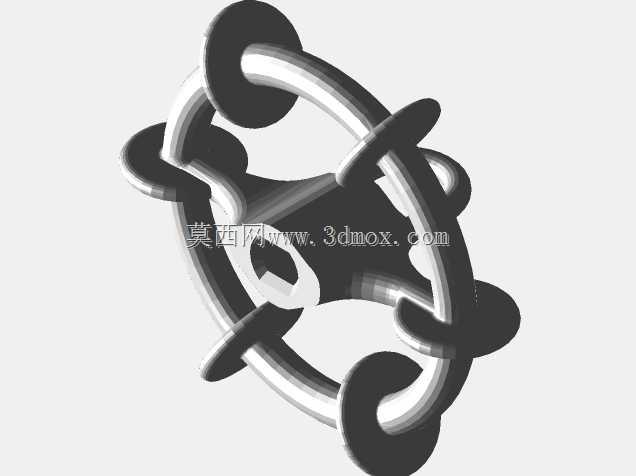

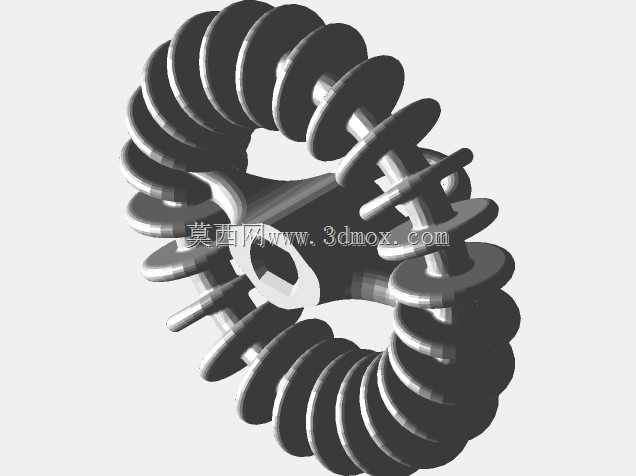

　　从结构形态看，零件中心为带异形孔的连接基座，用于与手持驱动轴端部配合传递旋转扭矩；外圈由连续盘绕的弹性丝材构成近似圆环的工作轮廓，各圈之间保留均匀间隙。该间隙并非随意设定：过小会导致液体通过阻力增大、奶液在端头外侧空转，过大则会削弱剪切气泡的能力，使成品泡沫粗糙。中心基座与外圈线圈之间通过若干径向支撑段连接，这些支撑段在旋转时承担主要的抗弯和传力任务，同时避免外圈在高速搅动中发生明显偏心摆动。

　　设计思路上，端头优先考虑的是流体作用效率与装拆清洁便利性。环形轮廓在液面下旋转时，能够同时产生轴向抽吸和周向剪切两种作用：线圈把表层牛奶向下带入，再从圈间向四周甩出，气泡在多次穿越丝径边缘的过程中被破碎。丝材直径、圈距、环径三者共同决定发泡效果。环径偏大时，单次扫过的液体体积增加，但所需驱动扭矩也会上升；环径偏小时，启动轻快，却需要更长时间才能完成等量牛奶的发泡。因此该结构在尺寸上取中间平衡区间，使常见手持小功率电机即可稳定驱动。

　　安装边界方面，中心孔形状需要与驱动轴端部形成周向限位，防止旋转打滑；基座端面应贴合轴肩，保证工作时轴向窜动受控。外圈最大外径决定了它能够适配的杯口内径，若杯径过小，线圈外缘会贴近杯壁，造成液体循环空间不足；若杯径过大，端头扫掠范围占比下降，发泡效率同样会受影响。实际使用中，液面高度应至少没过环形主体下半部分，过低会导致大量空气直接被甩入而产生大泡，过高则容易在高速旋转时出现液体外溅。

　　从受力角度分析，该零件长期处于带液旋转状态，启动瞬间外圈存在惯性扩张趋势，频繁启停会使连接根部承受反复弯折。因此支撑段与外圈过渡处需要控制圆角，避免应力集中；丝材表面应光滑连续，减少奶渍附着和清洁死角。由于工作对象为食品饮品，结构形态还应避免出现封闭窄缝，使冲洗时水流能够顺利穿过各圈间隙。环形开放式布局在这一点上优于密网结构，残留物更容易被直接冲除。

　　在三维建模时，中心基座的配合孔、支撑段走向以及外圈螺旋环绕轨迹需要保持连续。外圈并非简单平面圆环，而是由多圈空间曲线组成，建模时应重点控制每一圈的间距均匀性和端点收敛位置，保证旋转质量分布尽量对称。若圈距沿周向不一致，高速转动时会产生附加不平衡量，表现为手持端振感增强、噪音上升。支撑段数量也需匹配环径，过少会导致外圈刚性不足，过多则增加液体阻力并削弱发泡空间。

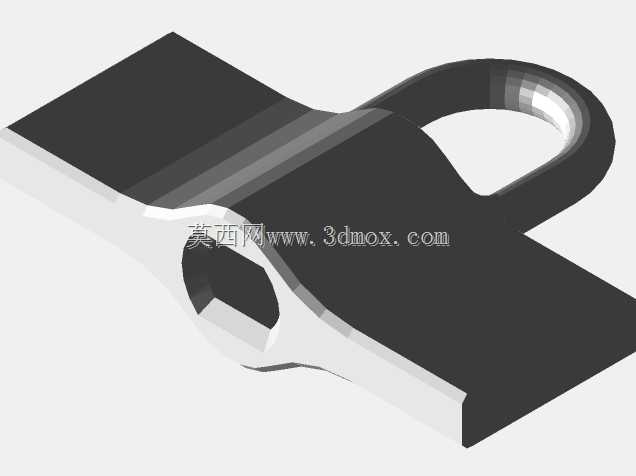

　　该类端头通常直接装在手持搅拌棒输出端，更换时沿轴向拔插即可，不需要额外紧固件，因此中心孔的夹持形状要兼顾传动可靠与拆卸省力。基座外轮廓不宜有突出锐边，否则在拆装和清洗过程中容易划伤手部。整体工作直径、轴向厚度和中心孔深度构成主要安装边界，设计替换件时必须同时满足这三项约束，才能保证与原有驱动部分互换。

　　在饮品制备现场，这种结构的优势体现在启动后能迅速建立稳定液流，牛奶不需要长时间等待即可形成均匀泡沫；停止后，环形线圈上的液体可沿丝材快速滴落，残留量较少。对于设备选型人员而言，判断这类发泡头是否适用，不能只看外观是否相似，还要关注外圈直径、圈距疏密、中心连接形式以及驱动端转速范围。转速过高会使气泡粗大并飞溅，转速过低则卷入空气不足；而该环形弹簧式结构正是通过较大的有效扫掠面积和合理间隙，降低了对转速波动的敏感度，使普通手持驱动装置也能获得较稳定的发泡效果。
