遥控车铝合金转向节臂结构设计

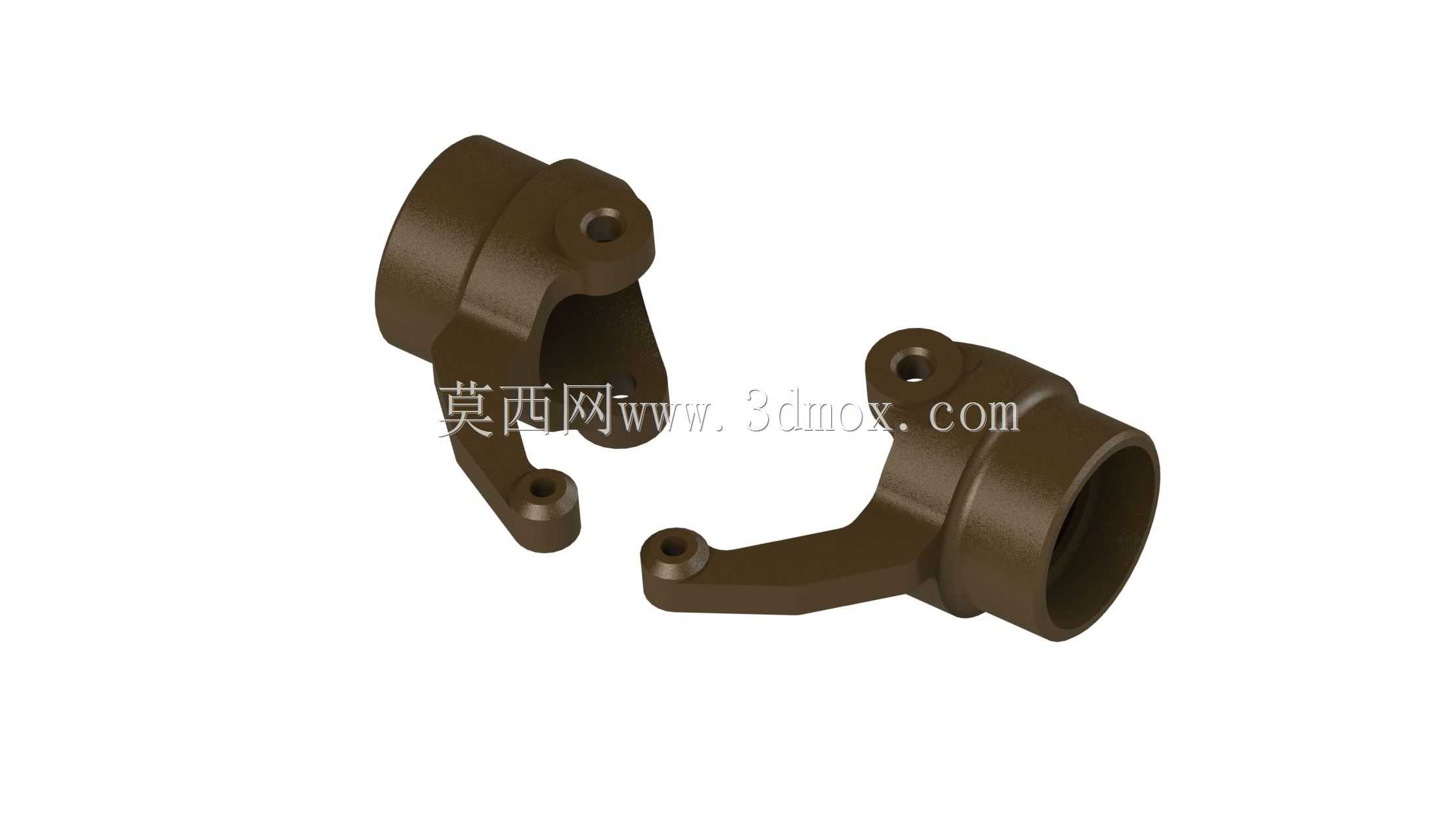

　　这套转向节臂模型面向小比例遥控模型车的前桥转向系统，主体采用左右对称的一体式铝合金结构，用于把舵机输出的摆动转化为车轮绕主销的转向动作，同时承担轮端连接、悬架定位和冲击载荷传递。零件外形并不复杂，但在模型车底盘里属于受力比较集中的部位，设计时需要同时照顾转向角度、球头或销轴安装位置、轮座同轴度以及与轮毂、拉杆、避震支架之间的避让关系。

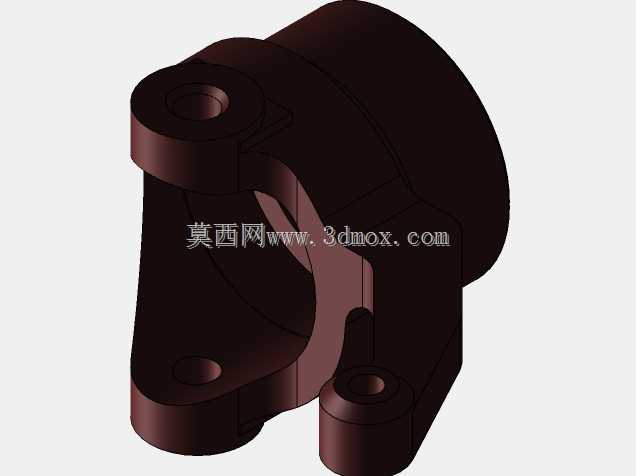

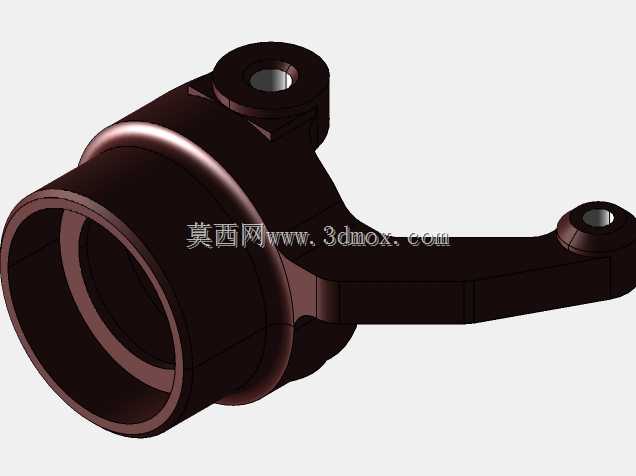

　　从结构上看，转向节臂一端为带较大内孔的杯状或筒状轴承座，用于容纳轮轴、轴承或轮座衬套，形成车轮旋转的支承边界；另一端延伸出带安装孔的臂体，用于连接转向拉杆或舵机连杆。臂身上还布置有多个凸台和小孔，这些位置通常对应销轴、球头螺丝、限位螺钉或悬架连杆的安装点。由于模型车在跳跃、急转和碰撞时会把载荷集中到这些孔位周围，建模时不能只按外观拉伸成型，必须在孔边、转角和臂根处保留足够壁厚，并通过圆滑过渡降低应力集中。

　　实际装车时，这类零件的安装边界主要由三条关系决定。首先是轮轴孔中心与主销孔中心的相对位置，它直接影响主销后倾、轮距和轮胎转动时的空间位置；其次是转向臂孔到回转中心的力臂长度，力臂过短会导致舵机负载增大、转向迟钝，过长则可能放大虚位并造成拉杆与悬架干涉；第三是各安装孔端面的贴合方向，若端面与孔轴线不垂直，锁紧后会产生附加弯矩，使转向发紧或在颠簸中松脱。三维建模时应把这些几何关系作为骨架约束，而不是先做外形再补孔位。

　　铝合金材质的选择决定了它比塑料件更适合承受反复冲击和较高锁紧力，但也意味着加工余量和装配公差需要更谨慎。孔与销轴之间若预留过大间隙，转向虚位会明显增加；若间隙过小，落入灰尘或发生轻微磕碰后又容易卡滞。模型中较大的圆筒部分应保证内孔同轴度和端面垂直度，外部加强筋则应顺着载荷路径布置，避免单纯为了外观增加无支撑的薄壁。臂体与圆筒相接的区域是碰撞中最容易开裂的位置，截面不宜突然收窄，转角处也应采用连续过渡。

　　在遥控车应用场景中，转向节臂并不是孤立工作的。它需要和前轮轴、六角接合器、轴承、转向拉杆、球头帽以及C座或悬架臂共同组成轮边模块。设计时要把轮胎最大转角、避震压缩到极限时的位置、传动轴摆动范围一并放入装配中检查。尤其在转向打到最大角度时，拉杆端部、臂体边缘和轮毂内侧之间往往只有很小间隙，若没有在数字样件中进行运动包络检查，实物装配后很容易出现磨轮胎、顶刹车碟或卡住弹簧的问题。

　　从建模思路看，比较合理的做法是先建立轮心、主销轴线、转向拉杆外点球头中心和舵机摆臂端点的运动简图，确认阿克曼转向趋势和所需转角后，再围绕这些关键点生成实体。圆筒部分可通过旋转或拉伸形成基础承载区，臂板按受力方向延伸，安装凸台根据螺栓头、螺母或球头螺纹的实际尺寸留出扳手空间。完成主体后，再对边缘进行倒角和拔模处理，使零件既适合CNC铣削，也能在后续改装中通过垫片、衬套调整孔位间隙。

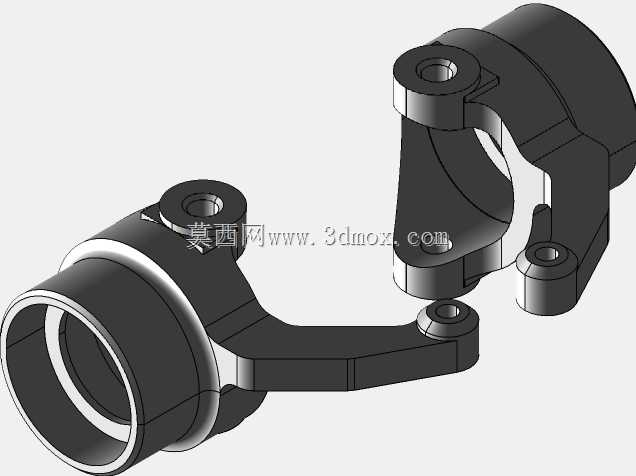

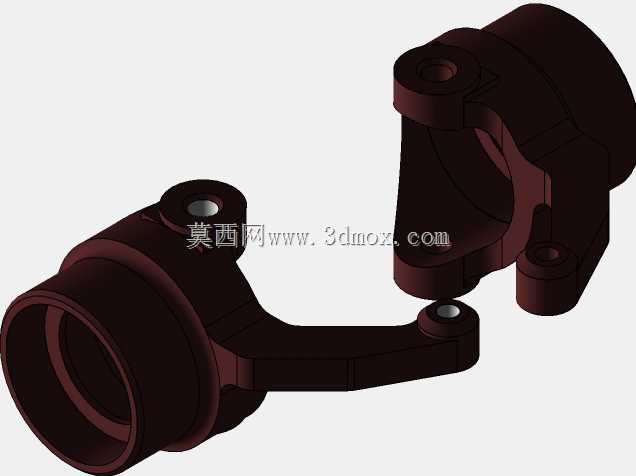

　　尺寸控制方面，应重点标注轴承孔内径、孔深、端面到臂体安装面的距离、转向臂孔中心高度以及左右件镜像基准。对于左右对称布置的车型，单侧模型完成后可通过镜像得到另一侧，但不能忽视螺纹孔方向、锁紧平面和拉杆前后位置的差异。若把左右件完全等同处理，装车时可能出现球头拧入方向相反、维护空间不足或转向方向反向的问题。

　　这类零件的价值不只在于外观还原，更在于它把模型车的转向几何、轮轴支承和碰撞强度集中到一个小型构件上。结构设计人员在参考类似模型时，应把注意力放在孔位坐标、力臂比例、壁厚分布和运动干涉上，而不是只复制表面轮廓。只有把装配关系、载荷路径和加工边界同时纳入三维模型，最终得到的转向节臂才能在频繁转向、跳跃落地和高速行驶中保持稳定的操控响应。
