带防护框架的卷材放料支撑装置

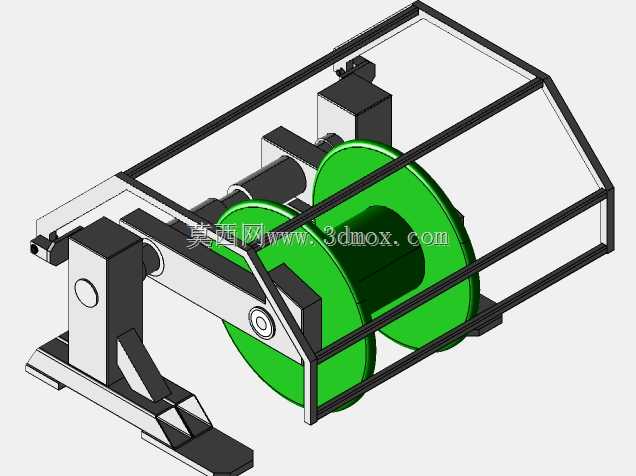

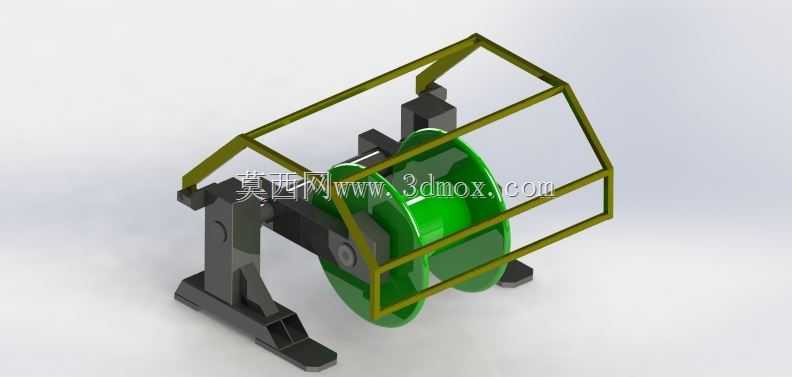

　　该结构面向卷材连续加工中的放料环节，常见于金属带材开卷、薄板冲压送料、包装材料展开、线缆或柔性带料牵引等现场。设备的核心任务不是主动完成复杂加工，而是把成卷物料稳定承托在固定高度上，使料卷能够随下游牵引匀速转动，并在启停、加减速、料卷直径变化时保持可控的张力与姿态。模型中两侧立式支座承担主要载荷，底部带有外伸支撑脚，可通过地脚螺栓固定在车间地坪或设备底板上；这种宽基布置能够降低满卷状态下的倾覆风险，也便于在连续生产线中与校平机、送料机、成型机保持同轴衔接。卷筒部分采用两侧挡盘限位的形式，绿色轮盘之间形成容纳料卷的轴向空间，可限制卷材在旋转过程中的左右窜动。对于窄带料，挡盘间距可按实际带宽预留少量间隙；对于宽度变化频繁的工况，

　　可在轴套或挡盘位置增加调整结构，使同一台设备适配多种卷材规格。转轴区域隐藏在支座与卷筒之间，设计时需要重点校核轴径、轴承跨距和键连接强度。满卷重量、材料惯性以及频繁启停产生的冲击，会直接作用在轴承座和支座立板上，因此支座采用厚重立板加三角筋的形式，底部过渡区做加强处理，避免长期受载后出现焊接开裂或螺栓松动。外围黄色框架并非装饰件，而是安全防护与操作边界的一部分。它围绕料卷外侧形成半包围结构，能够在料卷松卷、崩边或意外甩出时阻挡人员直接接触旋转区域，同时也可作为安装感应开关、制动器、护罩或导向杆的附着基础。框架杆件采用折角布置，前方留出上料和观察空间，后方与侧面形成连续防护，兼顾安全性与换卷便利性。从安装边界看，

　　设备占地由两支脚外轮廓决定，高度方向需要同时满足料卷最大外径、上方吊装空间和防护框架顶部余量。选型时不能只核对料卷宽度，还要确认最大卷径、芯轴内径、满载重量、材料厚度以及牵引速度。若用于钢带开卷，通常需要配合制动装置防止惯性松卷；若用于薄膜、纸卷或细线材，则更关注转动阻尼和表面划伤控制。该模型把支撑、回转、限位和防护集中在一个紧凑单元内，结构关系清晰，适合用于产线布局干涉检查、上料路径验证、机架强度分析以及非标放料设备方案沟通。
