移动式小型龙门起重吊架结构设计

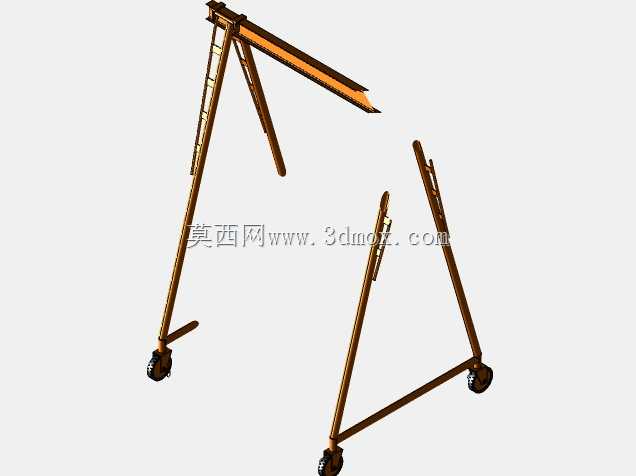

　　该模型呈现的是一种轻型移动式门式起重吊架，整体采用A字形支腿配合顶部横梁的框架形式，底部四个支点安装脚轮，适合在车间、仓库、维修区、装配工位等平整地面上短距离转运工件。与固定天车或大型龙门吊相比，这类结构不依赖厂房预埋轨道，布置灵活，投入成本低，常用于模具吊装、设备检修、零部件上下料、工装翻转以及临时装配作业。

　　从实际用途看，设备的核心作用是在有限空间内提供一个稳定的上部吊点。横梁作为主要承载梁，可配合手拉葫芦、电动葫芦或吊带使用，将载荷从地面提升至所需高度，再通过底部脚轮推移至邻近工位。支腿外扩形成的A字结构能够降低整机重心，并在起吊偏载时提供较好的抗倾覆能力。对于中小吨位、低频但重复性的搬运任务，这种吊架可以减少叉车进入狭窄作业区的频次，也能避免多人抬举造成的安全隐患。

　　模型在结构表达上突出了型钢组合焊接的思路。顶部横梁承担弯矩，截面高度方向尺寸较大，以控制吊点位于跨中时的挠度；两侧支腿由杆件组成桁架式轮廓，既保留足够的竖向承载能力，又减轻自重。支腿与横梁连接处是力流集中区域，通常需要通过节点板、加强筋或全包角焊缝进行强化，避免在反复起制动和冲击载荷下出现局部失稳。底部横撑将左右支腿连接成整体，能够约束支腿下端张开趋势，使框架在移动过程中保持几何稳定。

　　外形尺寸方面，图中标注总高为4740毫米，这一尺寸决定了设备的通过性和有效起升高度边界。选型时不能只关注吊钩所需高度，还应叠加葫芦本体高度、吊索长度、工件高度以及安全余量。若需要穿过车间门洞、进入电梯或在管线下方通行，应复核整机最高点与障碍物之间的净距。横梁跨度、支腿底部开度和脚轮轮距共同决定作业覆盖范围与站位稳定性；支腿越外扩，底部支撑多边形越大，抵抗侧向晃动的能力越强，但同时会增加占地宽度，影响靠近设备台架或墙边作业的能力。

　　移动功能由底部脚轮实现。工程应用中，脚轮需要根据地面条件选择材质和承载等级：水泥地面可选用铁芯聚氨酯轮以兼顾耐磨与静音；存在铁屑、油污或焊接飞溅的区域，则需考虑轮面耐切割、耐油性能。若设备在起吊状态下需要移动，应选用带制动结构的脚轮，并在作业时锁定，防止载荷晃动引起整机滑移。脚轮安装板与支腿底梁的连接螺栓必须按剪力和拉力组合校核，连接区域也宜设置补强板，避免局部压溃或焊缝撕裂。

　　设计这类吊架时，首先要明确额定载荷、载荷作用位置以及使用工况。静载吊装与频繁移动转运对结构疲劳的要求不同，若工件经常偏离跨中，还需考虑偏载引起的支腿反力重分配。横梁跨中挠度应控制在允许范围内，过大的下挠不仅影响定位手感，也会让操作者对结构安全性产生疑虑。支腿稳定性计算不能只看单根杆件强度，还应结合整体框架进行压弯组合校核。对于需要拆装转运的场景，节点可采用法兰螺栓连接，但必须保证定位可靠、防松措施明确，不能因频繁拆装而削弱连接刚性。

　　安装边界方面，设备应在平整、坚实的地面上使用，地面坡度、伸缩缝、坑洞和门槛都会影响脚轮受力。起吊前应确认工件重心位于两支腿之间，并尽量靠近横梁跨中；斜拉、拖拽或用吊架牵引地面重物都会产生额外水平力，容易造成支腿侧向失稳。若在机床旁、装配线边或洁净车间内使用，还需考虑外形与周边设备、管线、操作通道的干涉关系。该三维模型完整呈现了框架比例、杆件走向、脚轮布置和高度边界，可作为轻型起重吊架方案沟通、结构细化、选型校核和现场布置评估的直观依据。
