连续型材拉挤成型生产线主机结构

　　该三维结构呈现的是一台面向连续纤维增强型材生产的拉挤主机，核心作用是将浸渍树脂后的纤维束、毡材或编织预浸体以恒定牵引力通过加热模腔，使材料在模内完成凝胶、固化和截面定型，最终输出直线度稳定、截面一致的棒材、槽材、管材或异型材。设备常见于复合材料型材车间，可配套纱架、浸胶槽、预成型板、加热模具、后固化装置、切割锯和卸料台组成完整产线，产品广泛用于绝缘梯、电缆桥架、防腐檩条、光伏支架、帐篷杆、电工操作杆以及轨道交通内饰承载件等场景。

　　从模型可见，主机采用立式框架加下部支腿的布置，中部为贯通式工作通道，两侧设置夹持牵引组件。这种布置的优点在于型材沿水平方向连续通过，操作人员能够从正面观察模具入口的浸胶状态、纤维排布和溢胶情况，也便于在停机时清理模口、调整导向件。机架外侧的封闭护板并非单纯装饰，它承担安全防护、保温隔离和管路遮挡功能，可将加热区、牵引区与车间通道隔开，降低误触高温模具或运动夹块的风险。上下两块空白面板区域可预留温控表、开关按钮、报警灯或触摸屏安装位，具体开孔位置需要随电气方案确定。

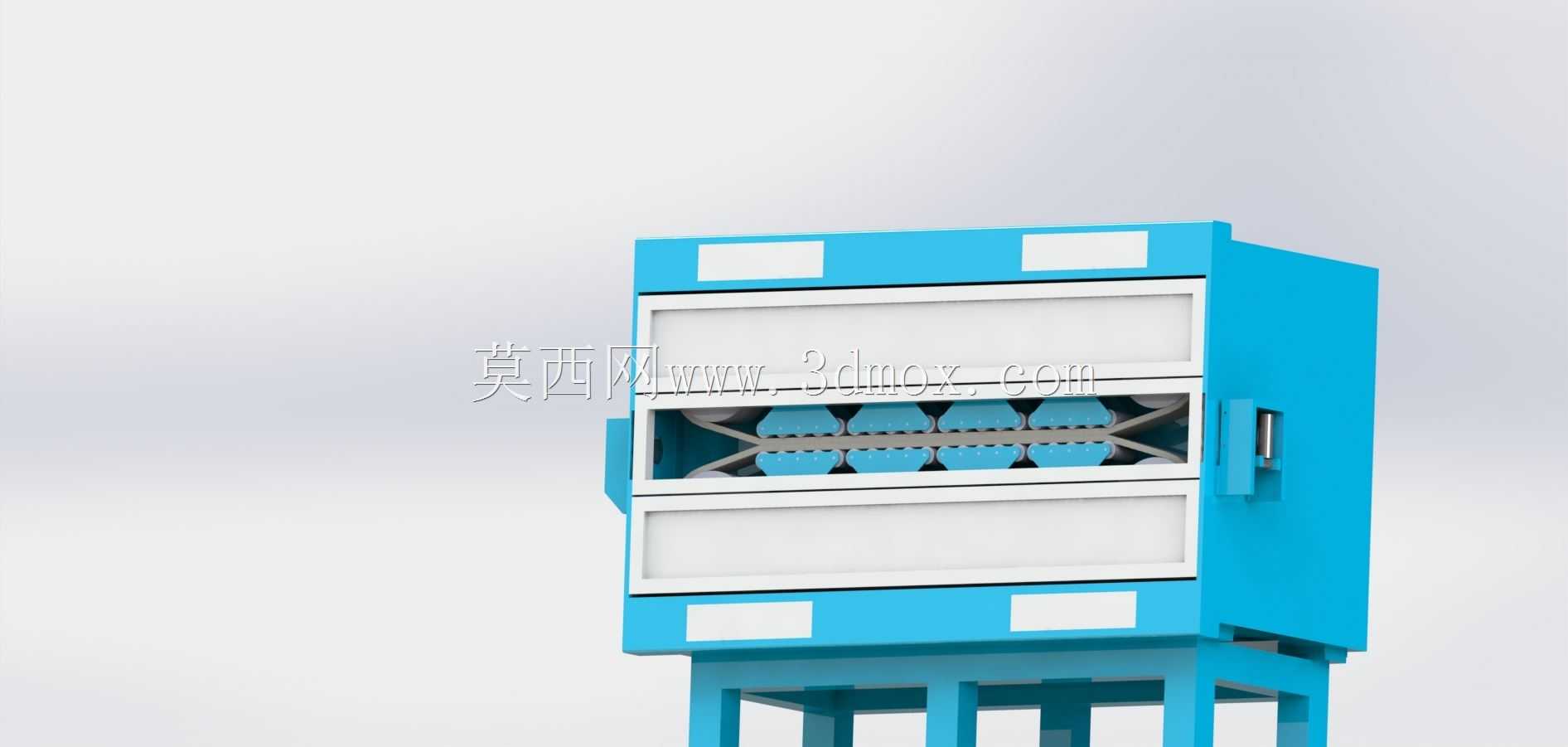

　　牵引部分采用对置夹持思路，上下或左右夹块将固化前半固化段与已固化段稳定夹持，再通过链条、丝杠或伺服推杆实现同步拉拔。模型中部蓝色圆形件可理解为夹持块或牵引链节的简化表达，交叉状结构体现了力传递路径。实际设计时，夹持面通常要根据型材硬度更换聚氨酯块、橡胶块或金属压块，既要提供足够摩擦力，又不能压伤薄壁型材。牵引力需要与制品截面、树脂粘度、模具阻力和线速度匹配，过小会造成打滑堵模，过大则可能拉裂尚未完全固化的纤维层。

　　成型模具位于牵引入口附近，是决定截面精度的关键部件。模具入口通常设计为圆滑导入区，避免纤维在进入时被锐角切断；模腔长度需结合树脂体系、固化温度和牵引速度确定，以保证材料离开模具时已经具备足够脱模强度。加热方式可采用电加热板、导热油或分区加热，不同温区分别对应预热、凝胶和固化阶段。三维建模时应重点检查模具与牵引中心的同轴度，若中心线偏斜，制品会出现持续内应力，冷却后表现为翘曲、扭转或表面裂纹。

　　外形与安装边界方面，这类设备需要沿型材输出方向预留足够直线空间，前端要容纳纤维展开、浸胶和预成型，后端要留出冷却、牵引夹持和定尺切割位置。设备支腿应落在平整混凝土地基上，并通过地脚螺栓或可调脚杯调平；多段设备联线时，不能只按单机外形摆放，而应统一校正模具中心、牵引夹持中心和切割支撑面高度。侧面需保留检修门开启距离，顶部若布置加热管线或排烟罩，还要考虑车间净高与吊装空间。

　　结构建模过程中，机架宜采用型钢焊接框架，侧板开孔要兼顾减重与刚性，牵引轴、导向轴和模具安装面应设定明确的形位公差。对于易磨损的夹持块、导向板和密封件，应做成可快速更换结构；靠近树脂和固化区的零件需考虑防腐与防粘，材料可选用镀铬钢、不锈钢或经表面处理的工具钢。整体设计不应只追求外观规整，更要保证张力稳定、温度可控、夹持可靠和维护便利，这样才能在连续生产中降低废品率并提高型材尺寸一致性。
