汽车改装用多辐条轻量化合金轮毂结构

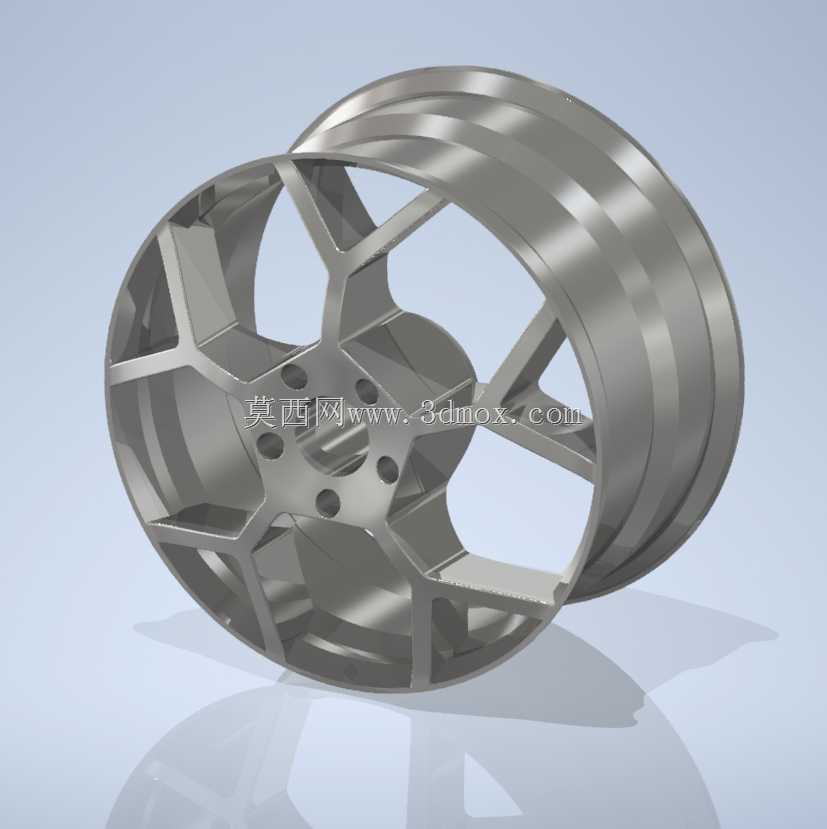

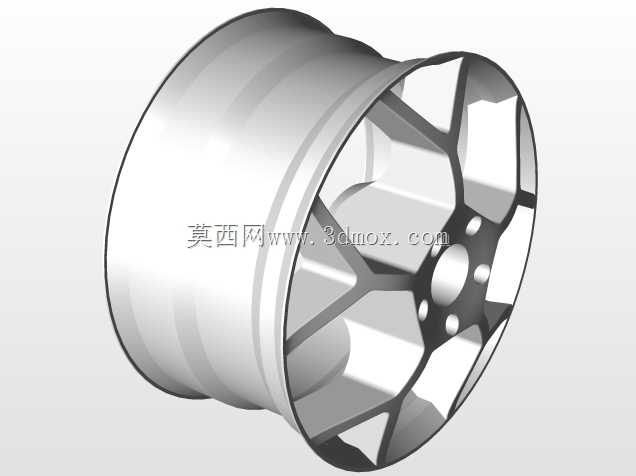

　　这款轮辋的建模核心，首先落在乘用车行走系统的真实装配边界上。日常做底盘周边数模时，轮辋不是孤立的外观件，它要同时卡住轮胎胎圈、避让刹车卡钳、对接轮毂轴承安装面，还要给转向节跳动留出足够间隙。图中这款轮辋采用分叉式多辐条布局，辐条从中心安装台向外延伸后再分叉，既把轮缘的载荷分散传递到中心螺栓孔区域，也在辐条之间留出了较大的镂空空间。这种镂空不是单纯为了造型，工程上最直接的作用是给制动盘散热提供气流通道，刹车时产生的热量可以顺着辐条间隙快速散出，减少连续制动后的热衰减。

　　从安装接口看，中心区域预留了螺栓孔分布圆，安装面为平整的贴合面，用于和车轴法兰面完全贴合，避免装配后出现端面跳动。轮辋本体的桶部设计有标准的胎圈座结构，两侧带凸缘，用来约束轮胎胎圈，保证充气后轮胎不会脱出。轮缘处做了加厚过渡，因为车辆过路肩、经过坑洼时，轮缘是最先承受侧向冲击的位置，壁厚需要在轻量化和抗冲击之间取平衡。

　　设计这类轮辋时，通常会先确定几个硬边界：节圆直径、中心孔直径、偏距、轮辋宽度、名义直径。节圆直径决定了它能适配哪些车型的轮毂轴头；中心孔要与轴头配合，承担定位作用；偏距则直接影响轮距和轮胎与翼子板、悬架部件的间隙。偏距过小，轮辋向外抛，容易蹭翼子板；偏距过大，轮辋向内收，又可能碰到减震器或转向拉杆。建模时需要把这些边界全部做成参数，后续调整辐条造型时，安装接口不能随意变动。

　　辐条的受力路径也需要重点考虑。车辆直行时，载荷主要从轮辋桶部经辐条传到中心安装面；转弯时，侧向力会让一侧辐条受拉、另一侧受压；经过冲击路面时，瞬间载荷还会叠加。分叉式辐条相当于把单根宽辐条拆成两支，载荷传递点更多，局部应力集中更小，但背面的拔模角度和过渡圆角必须处理到位，否则铸造或锻造时容易出现缩松，应力集中处也容易萌生裂纹。

　　在实际应用场景中，这类轮辋多用于乘用车改装和售后替换市场。相比原厂偏重舒适和成本的轮辋，这种造型更强调运动感，同时通过镂空控制非簧载质量。非簧载质量下降后，悬架响应速度会更快，轮胎贴地性也能得到改善。但建模时不能只追求视觉上的薄和细，辐条背面通常需要做加强筋或渐变壁厚，靠近中心安装台处截面更厚，向轮缘方向逐渐收窄，使应力分布更均匀。

　　轮辋桶部与辐条交接的位置是结构处理的难点。如果直接直角相接，喷漆后容易显接痕，受力时也会形成明显应力集中；工程上一般采用大圆角过渡，并在背面留出均匀的肉厚，避免壁厚突变。气门嘴孔的位置也需要在数模中提前预留，通常布置在两辐条之间，既方便充气，也避免气门嘴被辐条遮挡。

　　从三维建模流程看，先做旋转特征生成轮辋桶体和胎圈座，再绘制单根辐条的草图并做放射阵列，之后处理中心螺栓孔、中心孔和安装面。辐条表面往往不是单一平面，而是带扭转和斜面，需要通过多段引导线控制曲面走势，保证光影连续。完成实体后，还要做干涉检查：把刹车卡钳、制动盘、转向节、减震器等周边数模调入装配体，模拟上下跳动和左右转向，确认在极限位置仍有安全间隙。

　　这款模型的价值在于它完整呈现了轮辋从外观曲面到安装接口的结构关系，适合用于底盘布置校核、轮辋造型方案评审以及改装件匹配分析。对于结构设计人员来说，它不是一个单纯的展示件，而是连接轮胎、制动系统和车轴的关键承载部件；每一处辐条走向、壁厚变化和圆角过渡，最终都会影响整车的安全性、散热性能和行驶质感。
