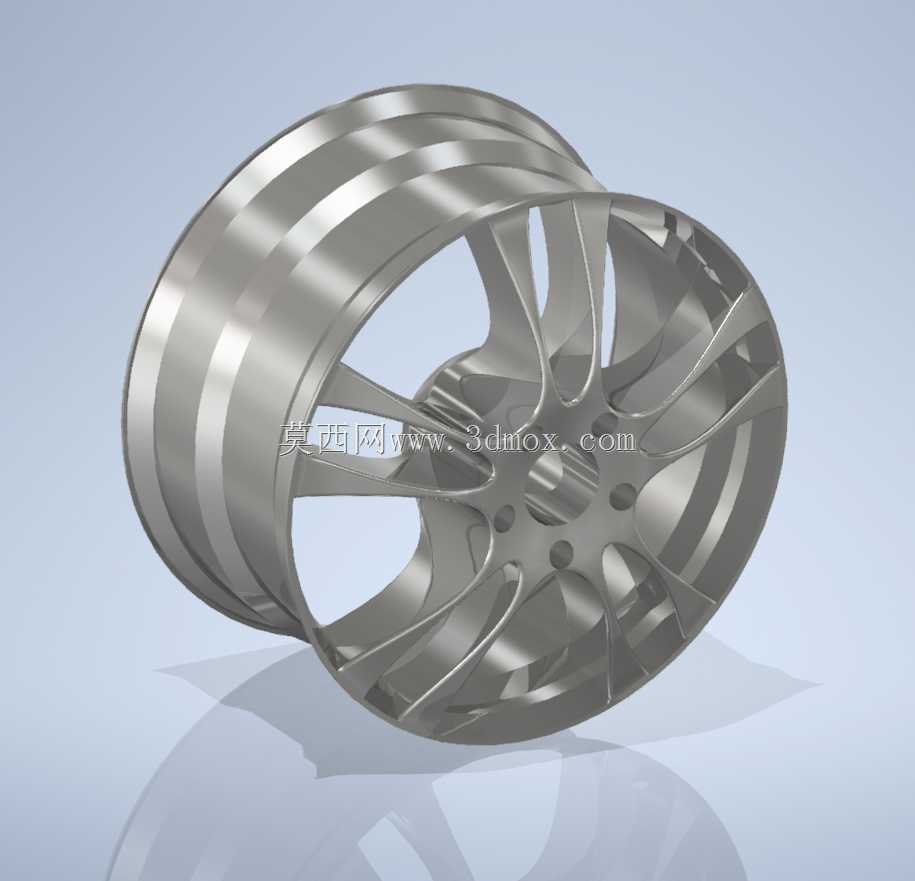

流线型多辐条铝合金汽车轮毂结构设计

　　该轮毂模型采用整体式铸锻铝合金结构思路，轮辋与轮辐一体化成型，消除分体装配带来的连接松动风险，同时兼顾轻量化与结构刚性。轮辋部分为深槽式结构，唇边预留标准胎圈座轮廓，可适配常规无内胎子午线轮胎，轮缘处做加厚过渡处理，能够承受轮胎充气后的周向张紧力，以及行驶过程中路面冲击带来的局部挤压载荷。

　　轮辐采用扭转流线型辐条设计，五组主辐条从中心安装盘向外发散并沿周向扭转，相邻辐条之间形成大尺寸镂空窗口。这种布局一方面可以降低车轮整体转动惯量，提升车辆加速与制动的响应速度，另一方面镂空区域可为制动盘、制动卡钳提供充足的散热气流通道，避免长时间制动后热量积聚导致制动效能衰减。辐条截面采用变厚度设计，靠近中心安装盘的根部厚度更大，向轮辋方向逐渐收薄，匹配载荷传递路径上的应力分布，减少材料冗余的同时保证应力集中区域的结构强度。

　　中心安装盘面设置五处螺栓安装孔，孔位按照乘用车标准节圆分布，孔周做局部凸台加厚，分散螺栓预紧力带来的局部压应力。中心孔预留与车轴轴头配合的定位尺寸，可保证轮毂安装后的同轴度，避免高速行驶出现径向跳动。安装盘背面预留制动盘贴合平面，平面度满足装配要求，可保证制动盘安装后与轮毂轴线垂直，减少制动抖动风险。

　　在整车装配边界上，该轮毂的轴向偏距、轮辋宽度均按照常规乘用轿车参数设定，安装后轮眉与轮胎的间隙处于合理范围，转向过程中轮胎不会与翼子板、悬架摆臂发生运动干涉。模型完整还原了轮毂的内外侧轮廓，包括轮辋内部的气门嘴安装位、轮辐背面的减重凹槽等细节，可直接用于整车总装阶段的车轮匹配校核、制动系统间隙验证，也可作为改装轮毂方案设计的参考基底。

　　从实际使用场景来看，这类轮毂主要面向民用乘用车辆，既可以满足日常城市道路、高速公路的行驶承载需求，流线型的外观也能兼顾车辆外观装饰作用。结构设计中充分考虑了车轮的受力特性：车辆直行时，轮毂承受整车垂直载荷以及路面传来的垂向冲击；转弯时，轮辐需要承受侧向附着力带来的弯矩；制动与加速过程中，扭矩通过螺栓孔从车轴传递至轮辋，再带动轮胎传递驱动力或制动力，各部位的截面变化均对应这些工况下的载荷传递需求，避免出现应力突变导致的疲劳裂纹。模型的曲面过渡均采用圆角处理，既降低了加工过程中的应力集中，也减少了使用中泥沙、水渍积存造成的腐蚀风险。
