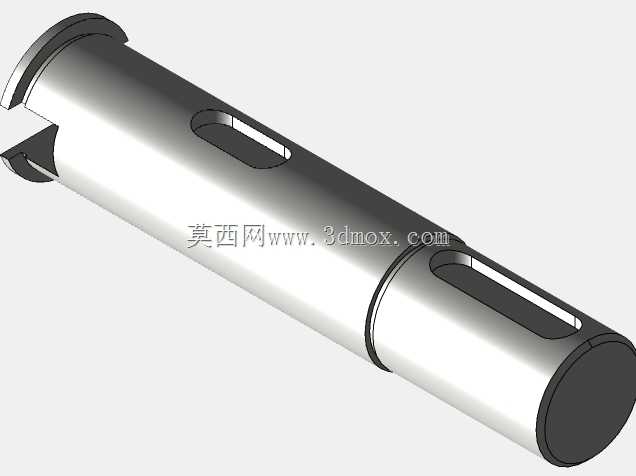

齿轮泵传动用带键槽开槽轴

　　该轴件为齿轮泵内部核心传动零件，主要承担齿轮扭矩传递、转子支承定位以及动力输入端连接功能，常见于中小排量外啮合齿轮泵的动力传输路径中。轴体整体采用阶梯圆柱结构，沿轴向依次布置输入端开槽段、支承轴颈、齿轮安装轴段与末端定位轴颈，各段直径按受力梯度逐级变化，既满足装配时的零件穿过需求，也为齿轮、轴承等配套件提供可靠轴向定位面。输入端开设的径向通槽用于与联轴器或驱动拨叉配合，可补偿少量安装同轴度偏差，同时传递较大启动扭矩，相比单键连接在频繁正反转工况下能降低键侧冲击。齿轮安装段加工有标准平键键槽，键槽两侧面为主要工作面，建模时严格保证键槽对称度与轴段轴线的位置关系，装配后可限制齿轮周向转动，使泵内齿轮与轴同步旋转完成吸排油动作。

　　轴的两端轴颈分别与泵体轴承孔或滑动轴承配合，配合面的圆柱度与同轴度直接影响齿轮啮合间隙，设计时需控制轴颈表面粗糙度与径向跳动，避免运行中出现齿轮刮壳、容积效率下降等问题。从安装边界来看，轴的总长度需匹配齿轮泵泵腔内部轴向空间，阶梯轴肩高度需兼顾轴承内圈定位与装配工艺性，轴端倒角可引导轴承与齿轮顺利压装，减少装配过程中对配合面的划伤。在实际工况中，该轴长期承受液压油介质带来的径向液压力与齿轮啮合反力，结构设计上通过增大支承跨距、优化轴颈过渡圆角来降低应力集中，提升轴的疲劳寿命。三维建模过程中，需重点还原键槽、端部开槽、轴肩退刀槽等细部结构，这些特征直接关联后续工程图出图、干涉检查与装配仿真；

　　各圆柱段的同轴度约束需在建模阶段通过统一草图轴线与旋转特征保证，避免后续装配出现不同轴问题。该类轴件的结构选型需结合齿轮泵额定压力、转速以及驱动方式确定，输入端开槽形式多用于安装空间紧凑、需快速拆装的泵组，而键槽连接则适用于持续稳定运转的传动场景。在泵体总成装配时，轴的轴向窜动量需通过轴用挡圈或轴承端盖调整，窜动量过大会加剧齿轮端面磨损，过小则可能导致运转卡滞。轴的外形结构无复杂曲面，全部由车削、铣削加工特征构成，建模逻辑可采用旋转生成主体后，再拉伸切除键槽与端部开槽，最后添加倒角与圆角，特征树清晰便于后续参数化修改。对于设备选型人员而言，核对该轴的关键安装尺寸时，需重点确认各配合轴颈直径、键槽宽度深度、输入端开槽尺寸以及轴的总长，

　　这些尺寸决定了其能否与现有泵体、齿轮、轴承及驱动部件适配。在维修替换场景中，该轴的磨损通常集中在键槽侧面与支承轴颈位置，三维模型可直接用于测绘比对，也可为二次加工修复提供尺寸依据。整体结构遵循齿轮泵轴类零件的典型设计思路，在保证强度与刚度的前提下尽可能简化工艺，兼顾加工经济性与运行可靠性，是流体传动设备中极具代表性的传动轴结构。
