黑森二位五通气动换向电磁阀结构

　　在自动化装配线、包装机械、分拣输送线以及小型工装夹具中，气动执行元件的动作切换往往依赖一只可靠的二位五通阀。该模型呈现的是一种带电磁先导头的五口气动换向阀，主体由阀身、电磁驱动部、接线插座和快插接口组成，适合用于双作用气缸的正反向控制，也可在真空或低压气动回路中承担方向切换任务。

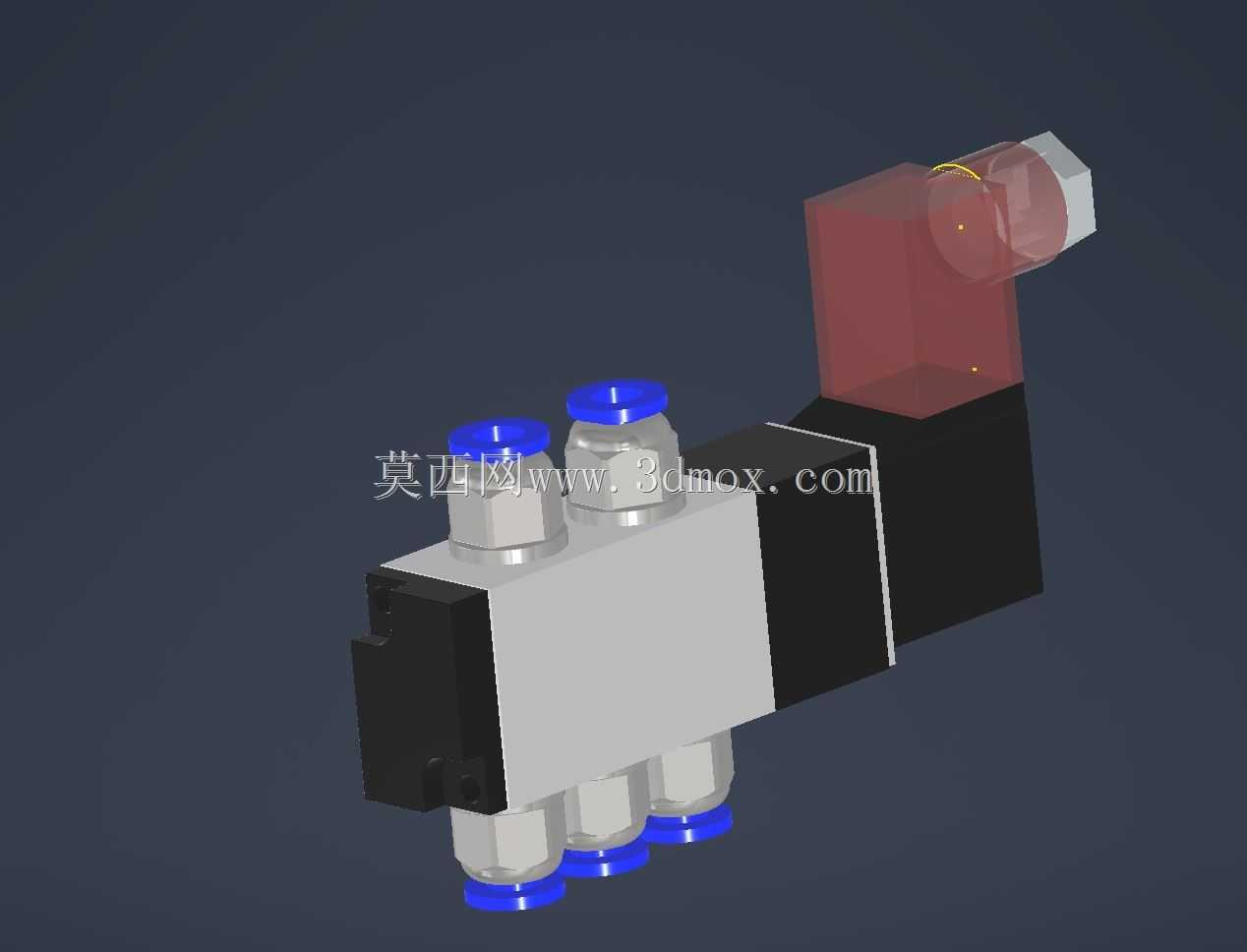

　　从实际使用角度看，这类阀最常见的安装位置是设备侧板、阀岛安装板或靠近执行机构的支架上。模型中阀体下部布置三个接口，上部布置两个接口，接口端部采用蓝色快插接头结构，便于与PU软管快速装配。上部两个接口通常作为气缸两腔工作气口，下部三个接口分别对应供气和两路排气；排气侧若需要调节动作速度，可在对应接口加装消声节流阀，从而减少冲击并降低排气噪声。

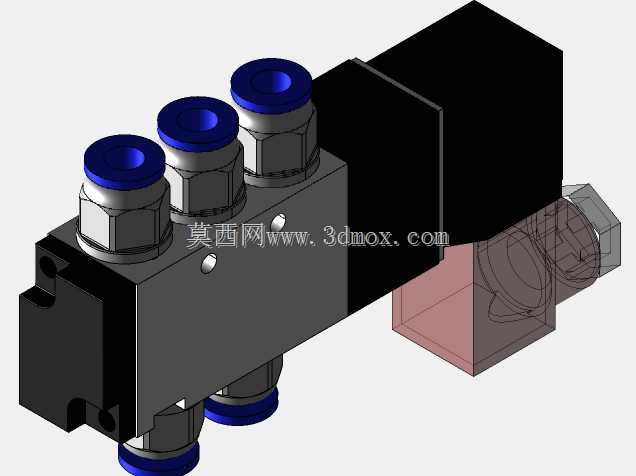

　　阀体中段为矩形铝合金壳体形态，表面平整，既有利于形成稳定的安装基准，也便于成排并列布置。电磁驱动部位于阀体一侧，采用黑色包覆外壳，端部带有半透明红色保护罩和侧向接线插座。这种结构在设备布线时比较实用：线圈插头可从侧向接入，不必在阀体正上方预留过大垂直空间；保护罩则能在一定程度上降低粉尘、切削液飞溅对插接部位的影响。对于需要频繁启停的工位，电磁先导部与主阀身的分区设计也有利于后期维护，线圈部分可单独检查或更换，而不必拆解整个气路。

　　建模时需要重点处理几个边界关系。首先是接口间距，下部三个快插接口之间必须留出足够的手指操作空间和软管弯曲半径，否则现场插拨气管会相互干涉。其次是电磁头高度与接线方向，阀体上方若靠近设备护板或线槽，应核对插头旋转后的外轮廓，避免插座与钣金边缘冲突。再次是安装面，阀体背部或底部通常承担固定功能，模型中应保留平整贴合面，并在相应位置预留螺钉孔或安装孔位，使虚拟装配能够直接反映真实装配状态。

　　功能上，二位五通阀的核心在于通过电磁先导信号推动阀芯换位，改变压缩空气在五个通道之间的连通关系。断电时，阀芯在弹簧作用下回到初始位，气缸停在一侧；通电后，先导气推动阀芯移动，气源与另一工作口接通，原工作腔通过排气口泄压，气缸完成反向动作。对于双作用气缸，这种控制方式比三通气阀更完整，能够同时处理进退两个方向的供气与排气。若设备对安全位置有要求，还应结合单电控弹簧复位特性判断失电状态下执行机构的最终位置，避免夹具松开、压头退回或门闸动作不符合工艺安全逻辑。

　　从结构设计思路看，该模型没有采用复杂曲面，而是以规则块体和圆柱接口为主，这符合气动元件重视装配密度和管路互换性的特点。阀身长度决定了并列安装时的中心距，电磁头宽度影响阀组横向占用，接头高度则决定气管离开阀体后的走向。在整机布局阶段，这类阀不宜紧贴热源或强磁区域，也不宜布置在长期受冷却液冲刷的位置；若必须靠近潮湿区域，应配合带指示灯的防水插头或集中阀岛保护。

　　对于三维建模和设备选型人员，该模型可用于检查气动柜内部空间、模拟软管走向、确认接线插头旋转范围，以及与气缸、节流阀、消声器等周边元件进行干涉验证。外形上，蓝色快插端、银灰色阀体和黑色电磁部形成明确分区，便于在装配体中快速识别气口、主体和电气接口。整体结构紧凑，接口方向清晰，适合在中小型自动化设备中作为标准方向控制阀进行布置参考。
