双法兰连接式铸铁阀体结构三维设计

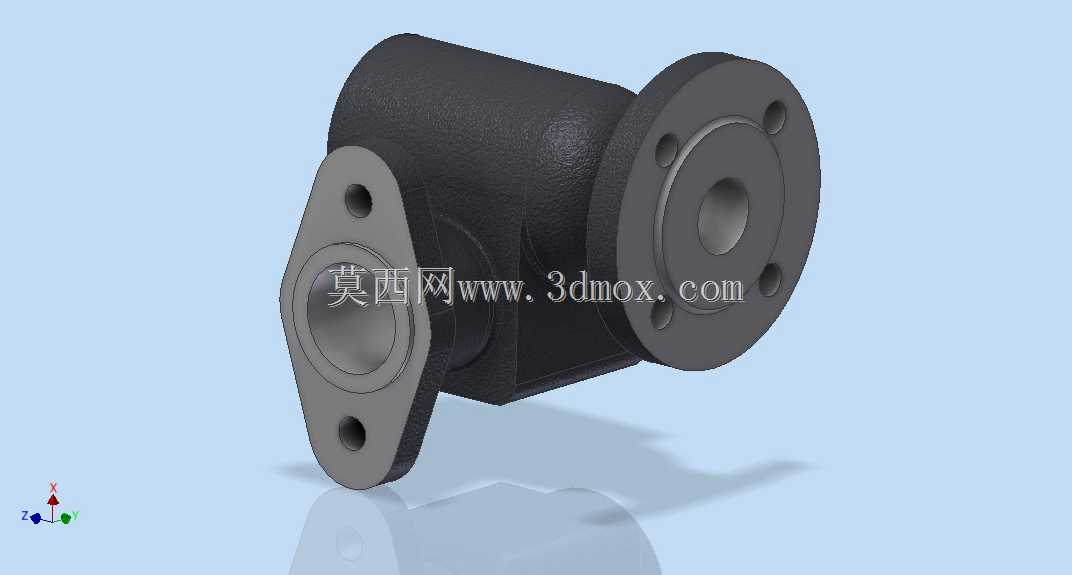

　　在工业流体输送管路系统中，这类双法兰结构的承压壳体是管路通断、流向切换类部件的核心承载基体，日常在化工介质输送、车间压缩空气管网、中小型液压动力回路、水暖暖通管路中都能见到同结构部件的应用，区别于螺纹连接的小通径阀件，法兰连接的结构形式更适配中低压工况下的频繁拆装维护需求，不需要在管路端加工外螺纹，仅通过配对法兰加密封垫即可完成装接，现场施工容错率更高。从结构设计逻辑来看，该壳体采用一体化铸造成型的主体结构，主体流道为直角转向布局，两个连接端分别采用不同的法兰结构：一端为菱形两孔安装法兰，适配小空间内的贴装固定场景，两个安装孔的中心距经过匹配常用安装座的孔位设计，安装时不需要额外加工转接板，直接通过螺栓即可固定在阀座或者设备侧壁上；

　　另一端为圆形四孔法兰，匹配标准管路法兰的连接尺寸，法兰端面加工有密封槽定位台阶，安装时可嵌入密封垫片，避免承压状态下介质从连接面渗漏。壳体主体的壁厚经过承压校核，针对1.6MPa级别的常规工作压力设计，外壁的过渡圆角全部按照铸造工艺要求做了R3-R5的圆弧处理，避免铸造时出现应力集中导致的冷裂缺陷，同时流道内壁做了平滑过渡处理，减少介质流经转向处的紊流阻力，降低管路系统的压力损失。实际选型应用时，需要重点关注两个安装法兰的端面垂直度，若菱形法兰的安装面与圆形法兰的密封面垂直度偏差超过0.1mm，安装后会出现密封垫受压不均的问题，长期承压运行容易出现渗漏；同时要注意安装边界尺寸，主体的圆柱形外壳外径决定了周边管路的排布间距，

　　相邻管路的外壁与该壳体的最小间隙需要预留至少10mm的操作空间，方便后期拆装法兰螺栓时扳手的操作空间。设计建模过程中，优先完成内部流道的布尔运算，再反向构建外部壳体结构，确保流道的通径尺寸全程一致，不会出现局部缩径影响介质流量的问题；两个法兰的安装孔位置需要与对应标准的配对件做装配干涉检查，避免出现孔位错位导致无法安装的问题，壳体外壁的拔模斜度按照1:50的铸造工艺要求设置，方便铸造后脱模，同时减少后期机加工的余量。这类结构的壳体在实际使用中，除了作为阀类部件的承载主体，也可作为小型管路转向接头的基体使用，只需要在内部加装对应的阀芯、密封组件即可实现截止、节流、止回等不同的管路控制功能，结构通用性较强，适配多种中低压流体输送场景的安装需求。
