木结构电气开关安装底板结构设计

　　在木结构配电、操作台控制、小型设备面板以及室内电气改造场景中，开关本体往往不能直接固定于木材表面。木材存在握钉力不均、局部开裂、受潮变形以及表面不平整等问题，若将开关直接拧入木板，长期按压后容易出现松动、偏斜甚至内嵌。该基板的核心作用，就是在开关与木结构之间建立一层刚性过渡件，把开关操作时产生的按压力、扭转力分散到更大的接触面积上，同时为开关定位、标签识别和后期维护提供统一界面。

　　从结构功能看，基板首先承担安装基准功能。板面需要与开关背部的安装孔位、卡扣轮廓或螺柱位置对应，使开关装入后保持平整，按键行程不受木板加工误差影响。其次，基板承担限位与防转功能。木结构上开出的安装孔若略大，开关可能在孔内转动；基板通过外缘贴合或局部止口，可限制开关周向位移，保证按键方向与面板标识一致。再者，基板旁侧设置凹槽，用于放置宽度为9mm的标签条，这一细节直接服务于现场运维。多回路、多按钮或多设备并列布置时，操作人员可通过标签快速区分照明、动力、信号、急停等不同功能，减少误操作。

　　设计这类基板时，不能只把它看成一块平板。需要先确认开关背部的突出轮廓、接线端子占用空间以及木板开孔边界。若基板过薄，螺钉锁紧后可能产生翘曲；若过厚，又会增加开关与木板之间的距离，导致接线弯折半径过小或面板突出过多。基板与木材贴合面应尽量扩大，以降低单位面积压强；螺钉孔周边宜保留足够实体宽度，避免木材拧紧时沿纹理劈裂。对于需要经常操作的开关，基板还应考虑重复拆装后的耐磨性，孔位边缘不能出现明显应力集中。

　　标签槽的设计同样需要结合实际使用。9mm宽度对应常见标签条或标识片尺寸，槽深应保证标签放入后不易滑出，同时又能在更换回路名称时方便取出。槽的位置不宜靠近开关运动区域，以免标签被按键边缘摩擦；也不宜离开关过远，否则视觉对应关系变弱。较合理的处理方式是让槽体紧邻开关侧边，形成“操作区—标识区”一体化布局。槽底可保持平整，槽口边缘做轻微倒角，既便于标签插入，也能减少加工毛刺。

　　安装边界方面，基板外轮廓应覆盖木板开孔边缘，并在四周留出足够承托宽度。若基板外缘与开孔边缘重合，木材一旦崩边，开关就会失去支撑；若外轮廓过大，则会占用相邻元件空间，影响多联安装。孔位间距需要结合木结构内部龙骨或加强条位置确定，固定点应落在实体木材上，而不是薄板悬空区域。对于暗装开关，还要校核基板背面与接线空间的关系，避免导线被压在基板与木板之间。对于明装场景，基板外缘的直线度和平面度会直接影响外观，板面不能有明显隆起。

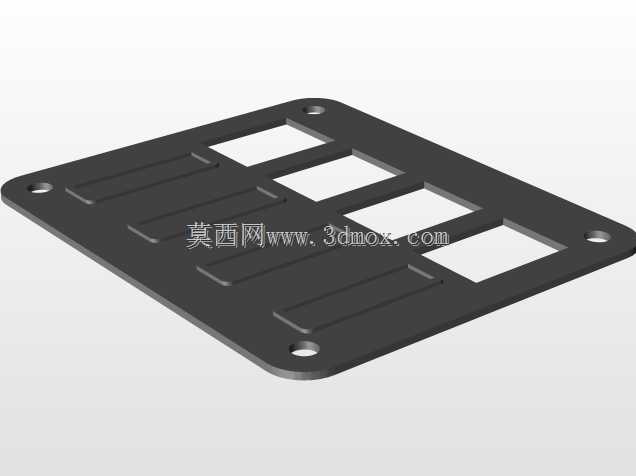

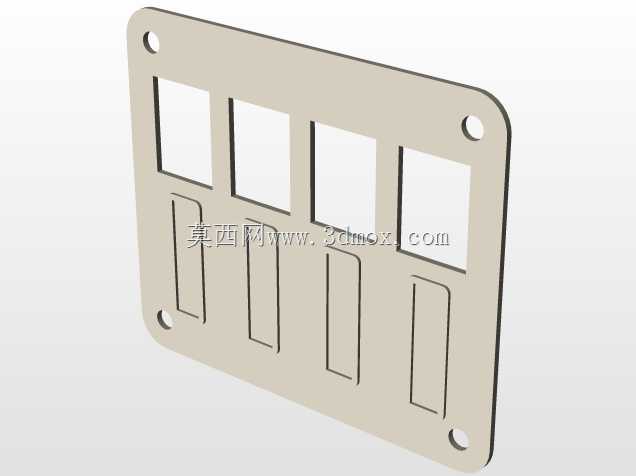

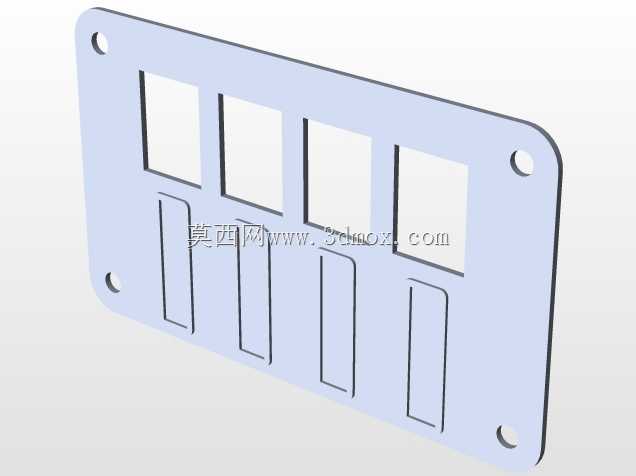

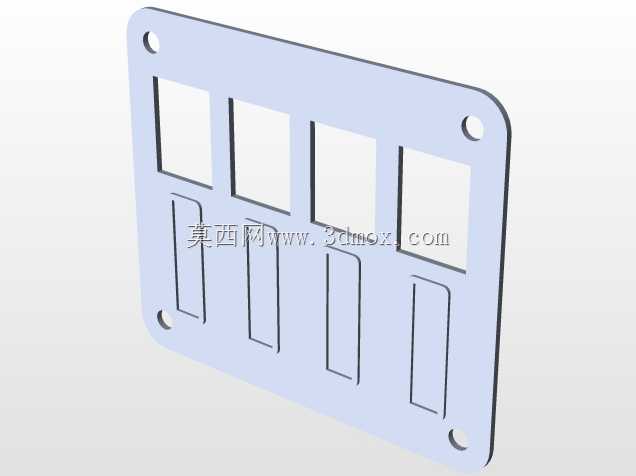

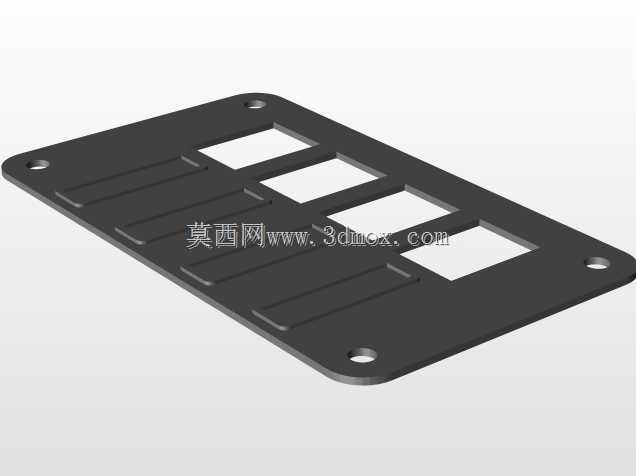

　　从建模角度看，这类零件适合先建立安装基准面，再以开关实物或图纸尺寸反推基板轮廓、孔位和凹槽。草绘阶段应区分功能区域：开关安装区、螺钉固定区、标签槽区和外缘承托区。拉伸时统一控制板厚，凹槽采用切除方式形成，孔位优先使用对称或阵列约束，以便后续适配不同开关规格。若面向数控加工或激光切割，外轮廓和内孔应避免不必要的复杂曲线，减少换刀和二次修整；若面向3D打印，则要关注槽宽打印精度和层纹方向对标签插拔的影响。

　　在工程选型中，基板材料可根据使用环境确定。普通室内操作台可选用绝缘板材或硬质工程塑料；需要更高强度时可采用金属板，但必须注意与开关带电部位保持绝缘距离。木结构环境中，材料的吸湿膨胀系数也应纳入考虑，否则季节变化可能导致基板与木板之间产生内应力。表面处理以平整、无锐边为主，标签槽周边不应有凸起，以免标签翘起积灰。

　　整体而言，该基板不是简单的装饰盖板，而是兼顾固定、绝缘、定位、标识和维护的功能性结构件。它把开关的机械安装需求与木结构的材料特性连接起来，通过合理的板厚、孔位、承托边界和9mm标签槽，使电气开关在木质面板上获得稳定、清晰、可维护的安装状态。
