UR10机械臂末端传感器集成夹持工装

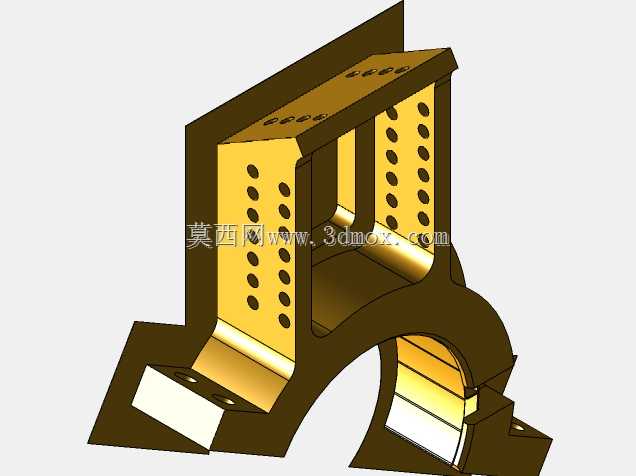

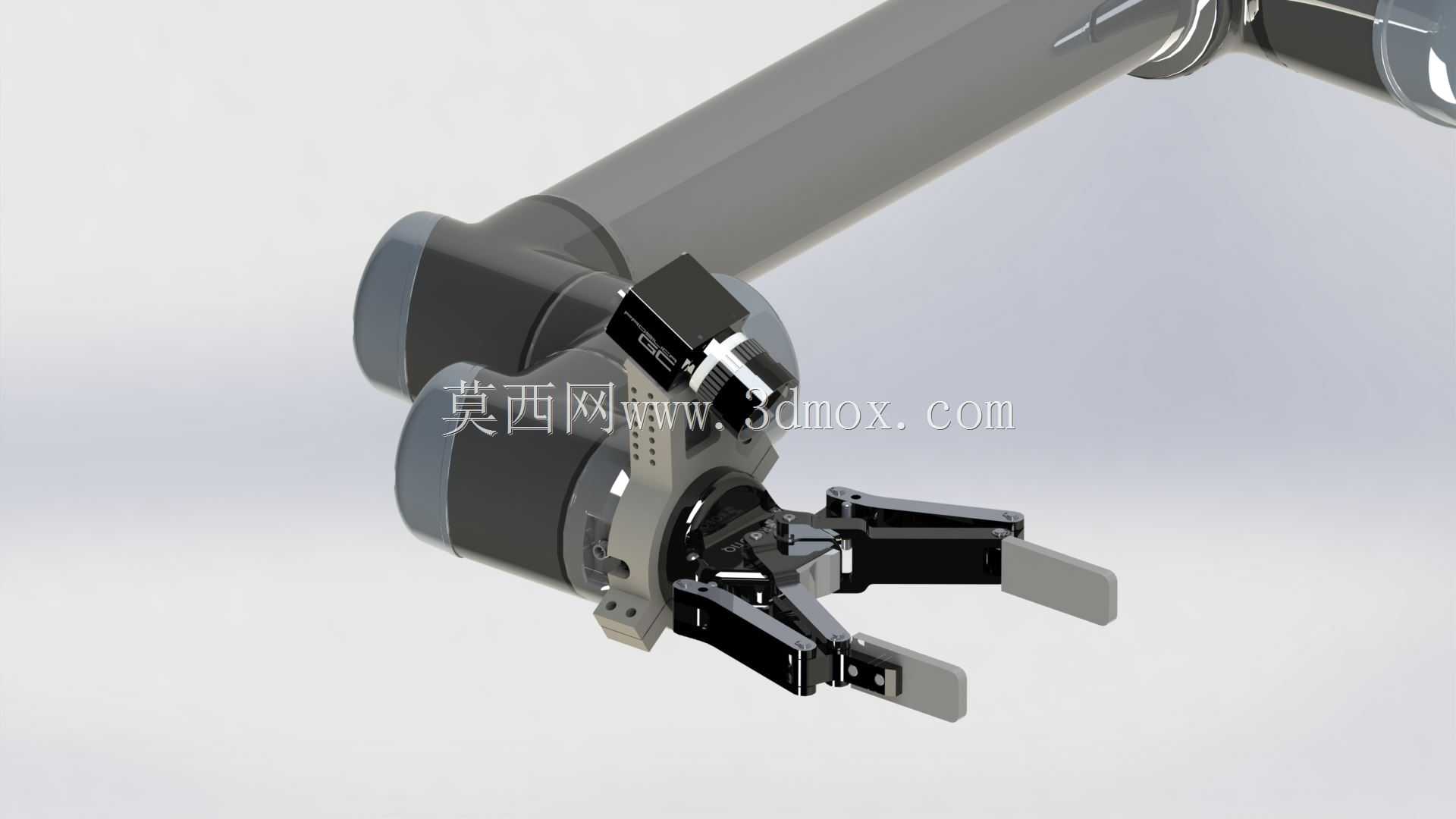

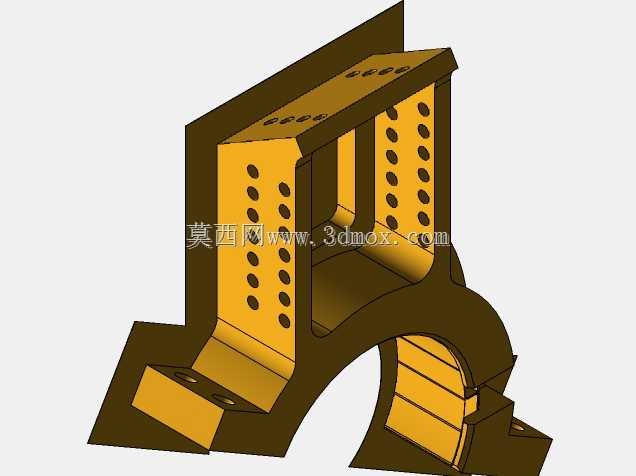

　　该末端执行组件面向UR10协作机器人的腕部集成需求，核心解决夹持作业与传感检测在有限法兰空间内的干涉问题。实际产线中，机器人在完成精密装配、机床上下料或无序抓取时，往往需要在夹爪周边布置视觉相机、测距传感器或力觉元件；若传感器外置距离过远，会造成标定基准偏移、管线拖沓、运动包络增大，而直接固定在夹爪本体上又容易被手指运动范围遮挡。这套支架正是在Robotiq 140夹持器与机器人输出法兰之间建立一层刚性过渡结构，把传感元件的安装孔位纳入末端工具坐标系，使检测点尽量贴近抓取中心。从结构布局看，支架一侧保留夹持器的完整安装接口，另一侧延伸出传感器安装面。孔位按Procillica相机的安装规格布置，相邻孔中心距为26毫米，

　　能够直接固定相机本体或转接板，不需要现场二次配钻。安装面与夹爪开合方向保持确定的空间关系，相机视野可覆盖夹指前方取放区域，同时避开三指张开后的运动边界。对于需要加装Robotiq FTS-150-CPL-103力扭矩传感器的工位，支架的连接尺寸和受力路径也按组合使用状态考虑，避免叠装后出现悬臂过长、螺钉受力恶化的问题。在尺寸边界上，设计重点不是单纯追求小巧，而是控制末端工具的有效半径。支架贴合法兰周向轮廓布置，多余材料集中在受力方向，侧向伸出量控制在传感安装所需的最小范围。这样机器人在第六轴回转时，支架、相机、夹指和工件之间的安全间隙更容易校核；进入工装夹具、料盘或机床内腔时，也能降低碰撞概率。夹爪手指仍保留原有开合行程，

　　支架不会限制三指的自适应包络动作。功能特性方面，该组件强调多传感器共存。除视觉相机孔位外，结构表面可继续扩展小型光电开关、接近开关或扫码器，用于工件到位确认、姿态识别和追溯读码。管线可沿支架侧面贴近腕部布置，减少高速运动时的甩动。对集成工程师而言，这种把机械接口、视觉基准和夹持功能合并的方案，能显著缩短末端工具设计周期；在仿真环境中也只需导入一个整体组件，即可同步检查抓取姿态、相机视场和可达距离。设计思路体现了协作机器人末端工装的典型原则：先确定夹爪中心与传感器基准的相对关系，再反推连接体形状；先保证手指运动空间和相机视野，再处理减重和外观。支架采用块状与肋板结合的形式，在螺钉连接座附近保留足够壁厚，非受力区域则挖空以降低惯量。

　　由于UR10属于中负载协作臂，末端负载对加速度和定位精度敏感，控制支架重量有助于提升连续路径稳定性。现场使用时，该组件适合电子装配、实验室自动化、轻工分拣和小批量机加工上下料。在这些场景里，工件种类经常变化，传感器与夹爪的相对位置一旦固定，后续换型只需重新标定视觉程序，不必反复拆装硬件。对三维建模人员来说，模型可直接用于末端工具可达性分析、工装干涉检查和机器人离线编程；对结构设计人员，则可参考其孔位布局、叠装顺序和避让方式，快速改型适配不同品牌相机或夹持器。
