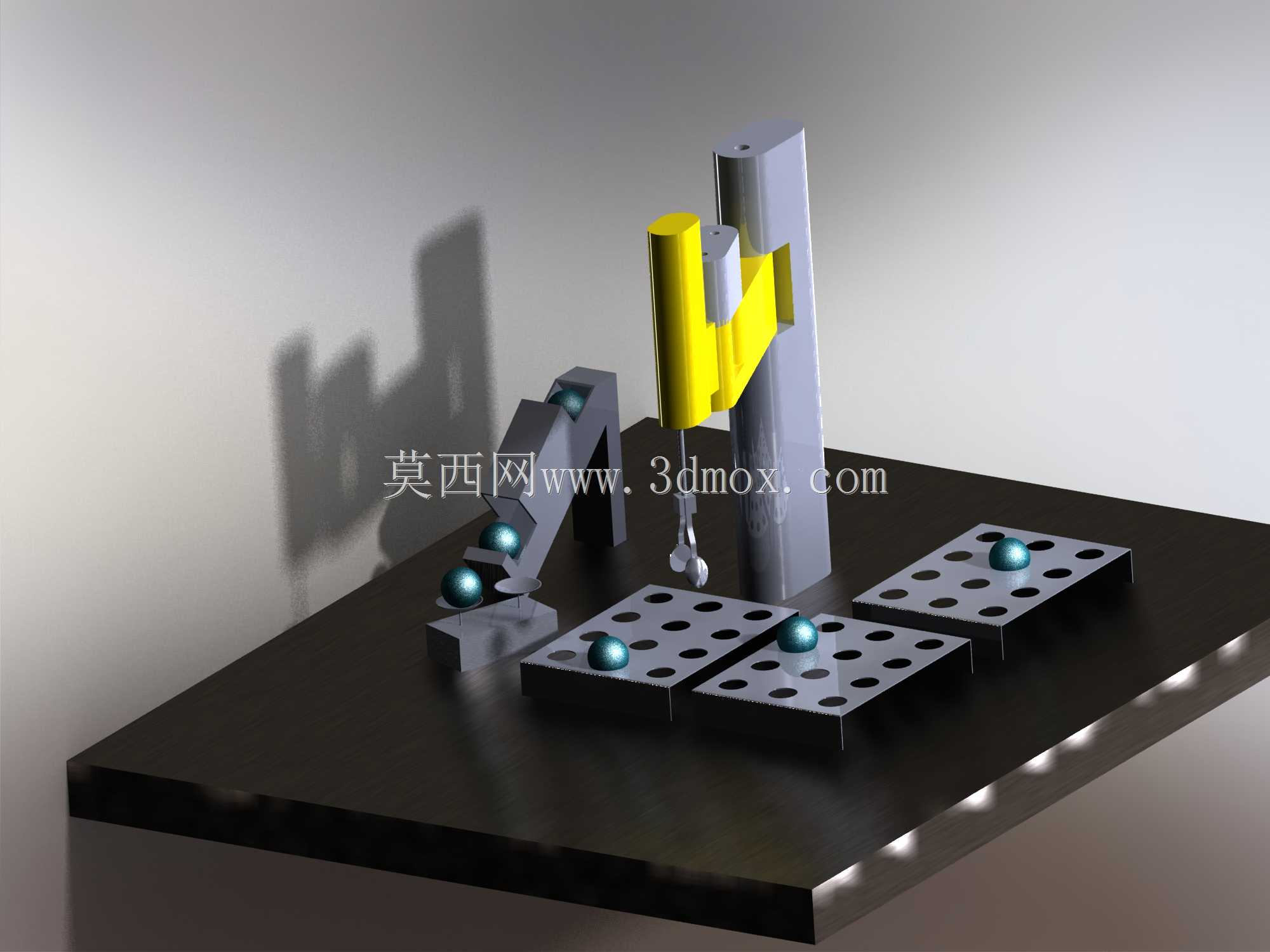

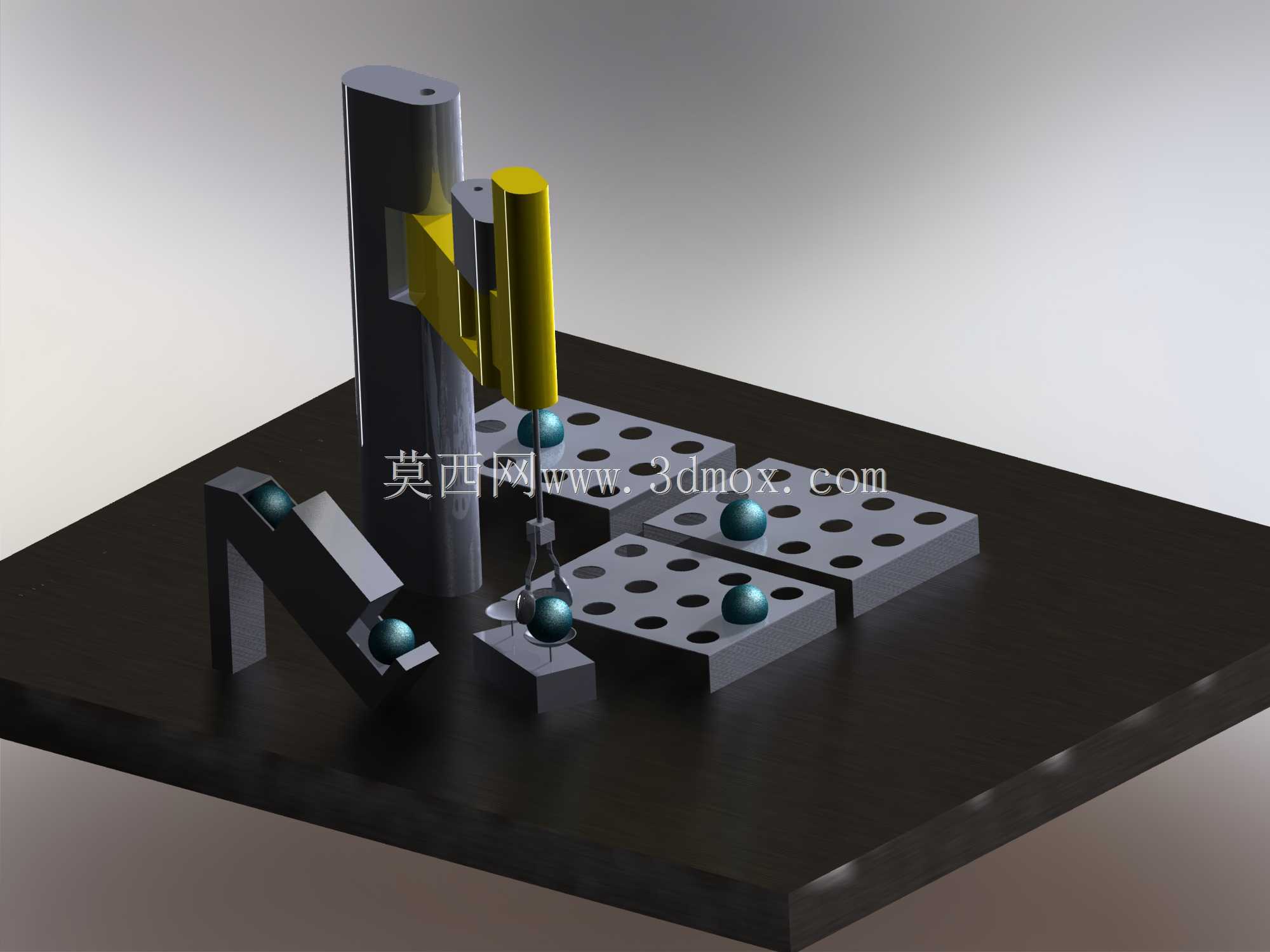

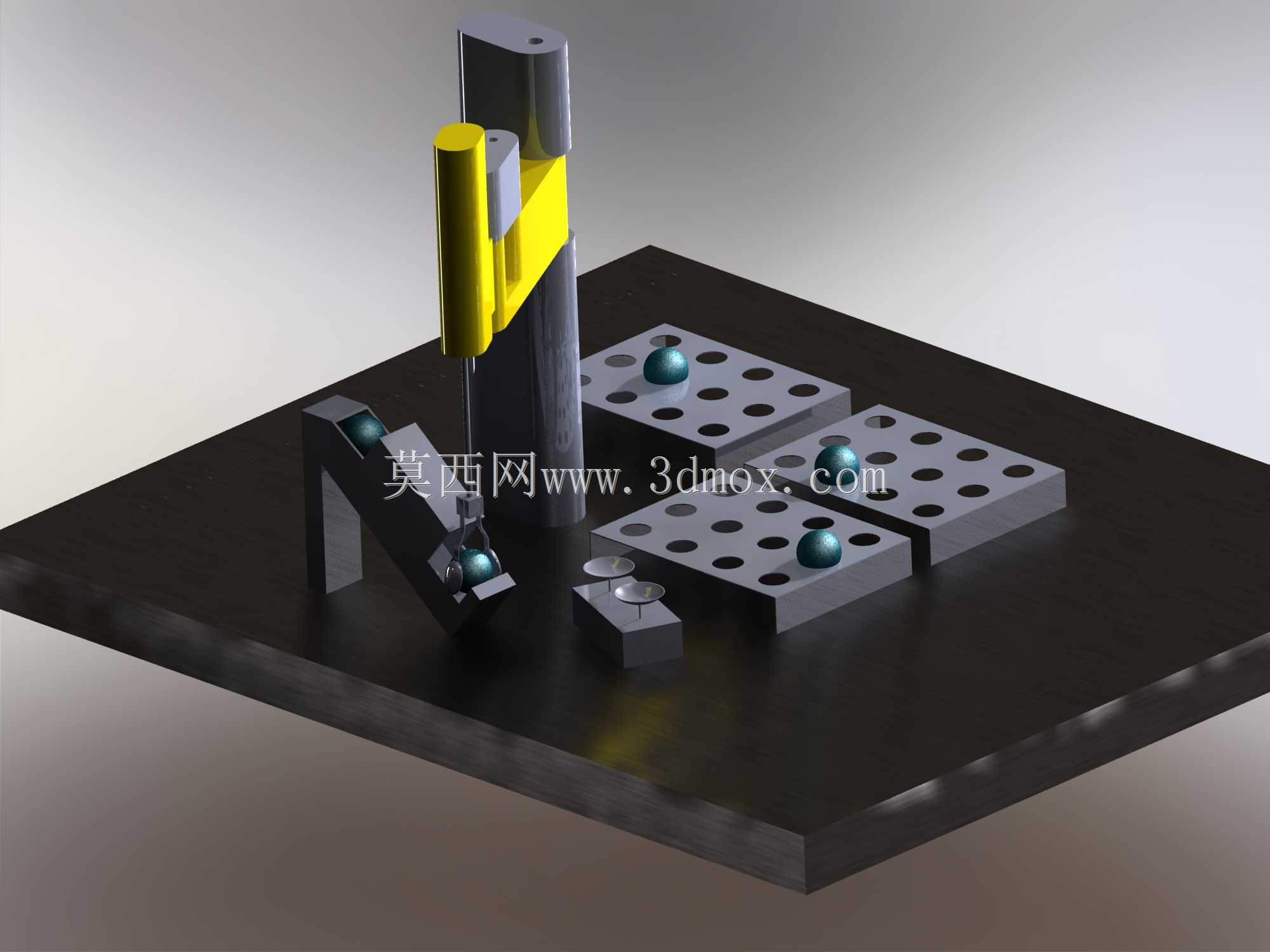

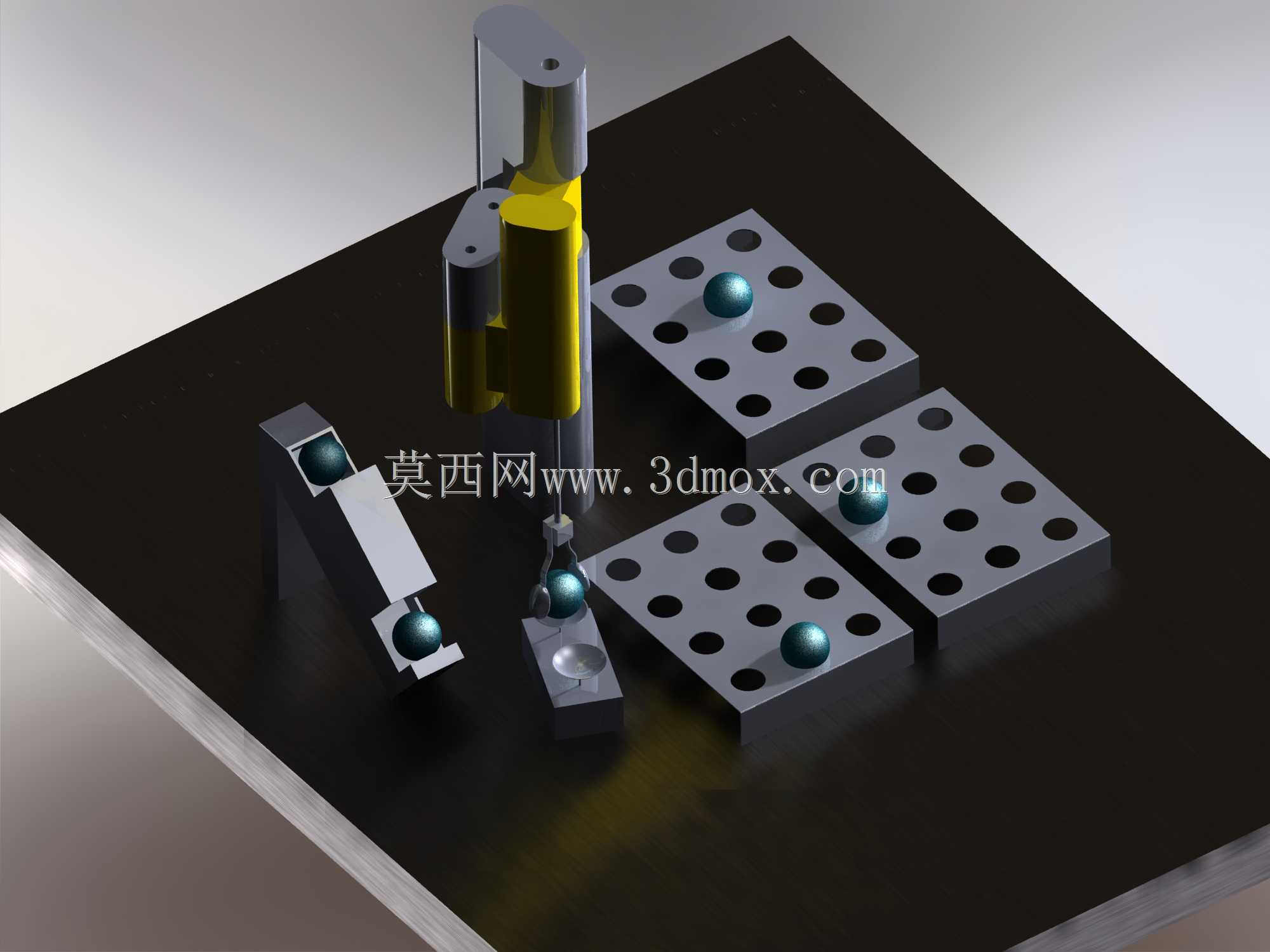

这套工作站的核心并不是单纯展示一台四轴机械手,而是把取放、定位、称重、分流四个动作压缩在一个紧凑台面上。现场布局中,SCARA本体位于台面后侧偏左位置,前部布置三块多孔定位板,左侧设置倾斜上料与检测工位,球体在不同工位间转移,形成完整的小件分选流程。对于电子元件、精密轴承、小五金、医药胶囊或小型塑料件的后段处理,这种布置很常见:来料姿态不完全一致,需要先进入定位区,再由执行端拾取,依据重量或尺寸信号送入对应料格。模型保留了这种工艺逻辑,而不是把机器人做成孤立的展示件。SCARA的结构特点在这里体现得很直接。大臂和小臂负责平面内快速移动,垂直轴完成升降拾取,末端旋转轴用于调整工件角度。相比六轴机器人,它在水平方向速度更高、
重复定位更稳定,控制模型也更简单;相比直角坐标模组,它占用台面更小,臂展覆盖范围内可以灵活布置多个料站。图中竖直执行部分采用明显的柱状升降结构,适合短行程下压取料,末端可配置夹爪、吸嘴或小型称重触头。黄色与金属色区域区分了主动关节和外罩,使运动件在评审时更容易识别。料盘部分采用矩阵孔阵列,这在工程上有两层作用。其一,孔位本身就是定位基准,球体放入后不会随意滚动,便于视觉或机械定位;其二,多孔阵列可以扩展为不同规格料仓,通过更换孔板适配不同直径工件。三块料盘并排布置,使机器人在一个工作半径内完成合格品、不合格品和待复检品的分流。左侧倾斜滑槽用于来料导向,端部设置承托位,可与光电、接近或称重传感器配合,先判断工件状态再允许机器人取走。
这种设计减少了机器人等待时间,也让节拍更容易估算。从安装边界看,台面需要预留机器人底座固定区、线缆弯曲半径、手臂旋转扫过区以及料盘更换空间。SCARA在全速运行时,大臂和小臂会形成扇形包络,若周边布置过高的治具,必须先做干涉检查。模型中料盘高度较低,左侧检测支架略高,因此机器人取放高度主要集中在台面上方有限区间,垂直轴行程不必过大。底座应落在平整刚性板上,若台面薄板颤动,会直接影响末端重复精度;实际制作时通常会在底部增加安装板或铝型材框架,并把控制器、气源处理件、IO端子布置在台面下方。设计思路上,这个方案强调“简化但保留机构关系”。机器人关节、立柱、末端工具、料盘孔位和上料斜槽之间的相对位置都被保留下来,适合用于方案沟通、
工位布局验证和动作时序讨论。做详细设计时,可以进一步补充电机与减速机选型、同步带或丝杠传动方式、末端快换接口、真空发生器或夹爪控制阀岛位置。若用于教学或演示,还能在该基础上加入PLC点位、触摸屏配方和称重数据记录,让不同重量球体进入不同矩阵区域的逻辑更加直观。球体分选看似简单,实际调试时要关注几个细节:取料点高度要随球径修正,避免硬压;放料点应略高于孔口后再释放,减少弹跳;称重工位需要与机器人动作节拍解耦,不能在机械振动未衰减时采样;多孔板边缘要预留手指或夹爪空间,否则最后一排孔位难以取放。模型把这些工位关系清楚地呈现出来,结构工程师可以据此评估臂展是否足够、底座是否偏载、维护时料盘能否整体抽出,电气工程师也能提前判断传感器走线和执行器气路的大致走向。
