该零件为TBM硬岩掘进装备上的核心破岩执行部件,对应17英寸规格单刃滚刀的刀体总成,在隧道开挖作业中直接与掌子面岩体接触,承担滚压破碎岩石的功能。刀盘在刀座内随刀盘公转的同时绕自身轴自转,将巨大的轴向推力与扭矩转化为对岩石的连续滚压作用,使岩体表面产生裂纹并逐步剥落,是硬岩隧道、矿山巷道、城市地下管廊等非爆破开挖工况中消耗量最大的易损部件之一。

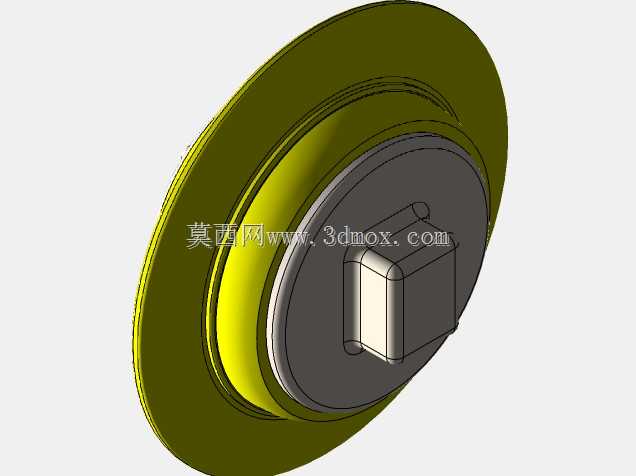

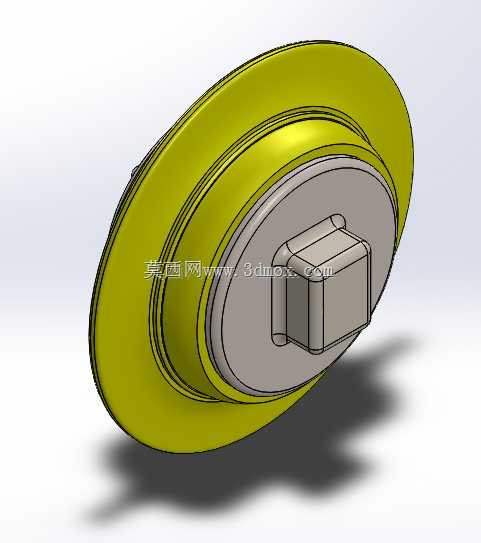

从结构组成看,该模型完整呈现了刀圈、刀体、轴端连接方头与密封安装区域的几何关系。外侧亮黄色部分为刀圈,是直接接触岩石的工作部位,其截面采用楔形刃口设计,能够在推力作用下压入岩体,在滚动过程中形成连续的切槽并使相邻岩脊断裂。刀圈与中部灰色刀体采用过盈配合装配,依靠热装工艺形成牢固结合,传递破岩过程中的径向载荷与冲击载荷。刀体内部预留轴承安装腔,可容纳圆锥滚子轴承或滑动轴承组件,支撑刀轴并承受巨大的径向力与一定的轴向力。端部的方形连接结构用于与刀座锁紧机构配合,限制滚刀周向转动,保证刀具在掘进过程中姿态稳定,同时便于磨损后快速更换。
在设计思路上,17英寸规格的选取兼顾了破岩效率与结构强度。较大的直径使刀圈在相同贯入度下具有更大的滚动半径,降低轴承转速,延长内部润滑与密封寿命;同时更大的刀体内部空间可容纳尺寸更大的轴承,提升承载能力,适用于单轴抗压强度较高的硬岩地层。刀圈外缘宽度与刃角经过匹配设计,刃口过尖会导致刀圈在冲击载荷下崩裂,过钝则会增大掘进推力并降低破岩效率,模型中呈现的楔形轮廓正是在锋利度与抗冲击性之间取得平衡的结果。刀体与刀圈的配合面设置定位台阶,确保热装后刀圈轴向位置准确,避免运转中出现窜动。
安装边界方面,该刀盘需装入对应的刀座腔内,端部方头与锁紧块配合,两侧通过轴端固定结构约束轴向位移。设计时需保证刀圈外径与刀座、刮刀及相邻滚刀的空间位置不发生干涉,同时满足刀盘整体的刀具布置间距要求。滚刀的伸出高度决定了切削轨迹与出渣通道的匹配关系,过高会导致单刀载荷过大,过低则无法有效破岩。密封区域的沟槽尺寸直接影响金属环与浮动密封的压缩量,压缩量不足会造成泥浆与岩粉侵入轴承,压缩量过大则会引起密封过热与早期磨损。
在实际工况中,该部件需面对高应力、强磨蚀与强冲击的复合作用。石英含量高的砂岩、花岗岩会快速磨耗刀圈,而岩体节理发育不均或遇到孤石时会产生瞬时冲击载荷,因此刀圈通常采用高碳合金钢并经热处理获得高硬度表层与韧性芯部。三维建模过程中需重点还原配合面的公差带、圆角过渡与应力集中区域,尤其是刀体与刀圈结合的根部、轴肩过渡处以及方头根部,这些位置在交变载荷下容易萌生疲劳裂纹。模型中各回转面的同轴度要求直接决定轴承运转精度,若同轴度偏差过大,会导致轴承偏载、发热并提前失效。
对于结构设计与选型人员而言,该三维模型可用于检查滚刀在刀盘上的装配关系、模拟换刀空间、校核刀座与锁紧机构的匹配性,也可作为后续有限元分析的几何基础,评估刀圈在不同推力与贯入度下的应力分布与变形情况。
