博世力士乐F系列外啮合齿轮液压泵结构

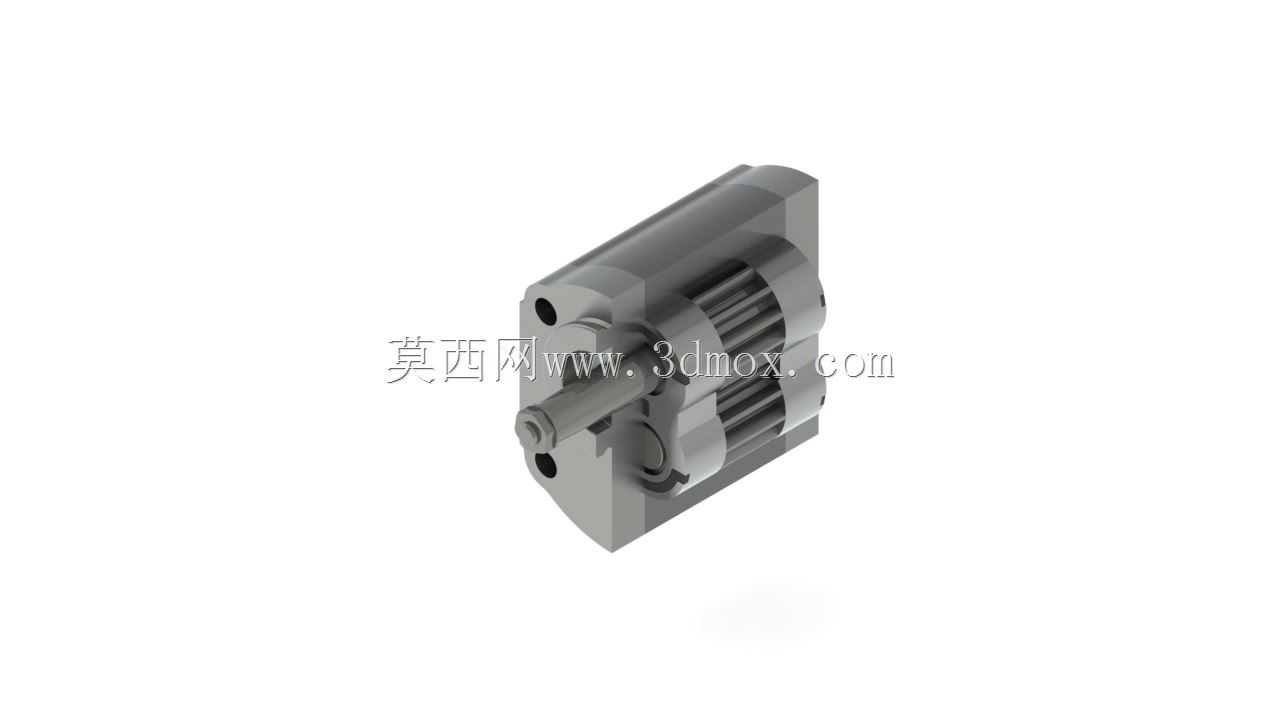

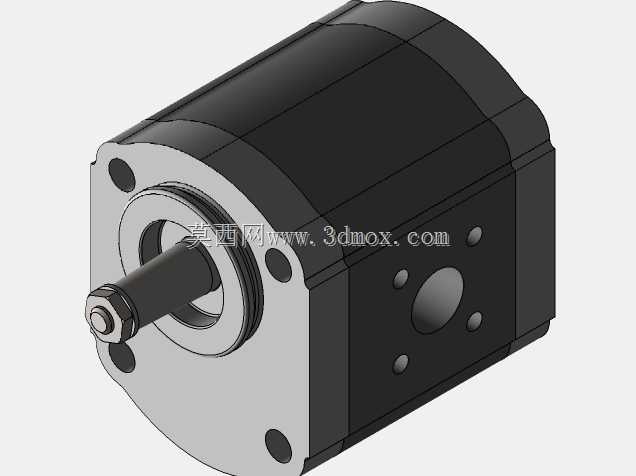

　　这套外啮合齿轮液压泵的三维结构，还原了博世力士乐F系列紧凑型动力元件的典型布局，建模时优先从安装接口和啮合副边界入手，再逐层补全壳体容腔、轴封、轴承与连接孔位，避免只做外观包覆而忽略内部流道与装配干涉。从现场使用来看，这类泵常出现在中小吨位叉车、装载机属具、机床夹具、环卫车辆液压站以及小型自动化设备中，负责把原动机的机械能转化为液压油的压力能，为油缸、马达或控制阀组提供稳定流量。它的实际价值不只在于建立压力，更在于在紧凑安装空间内维持较低的流量脉动和可靠的自吸能力，尤其适合油箱位置偏低、连续启停频繁的工况。

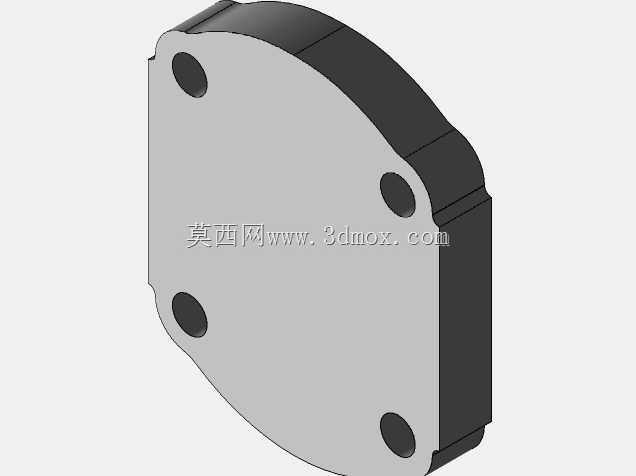

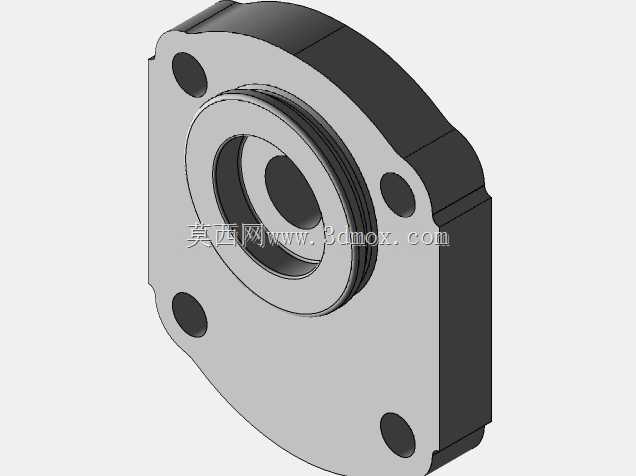

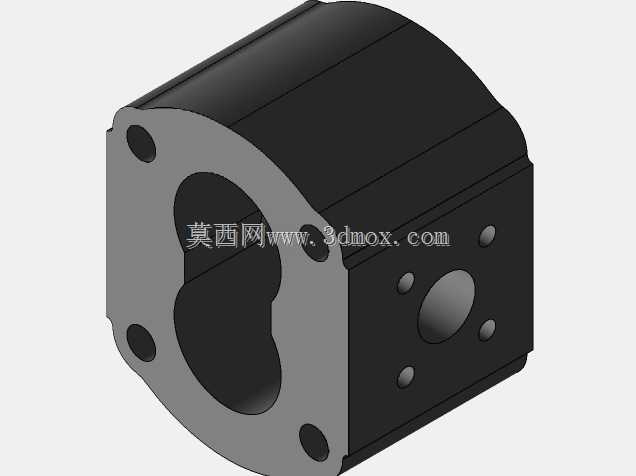

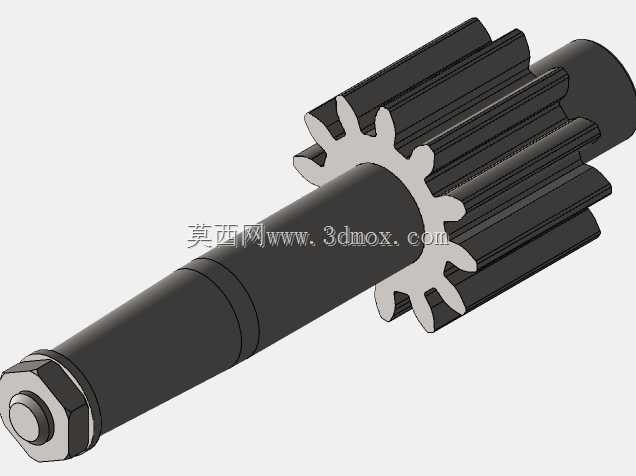

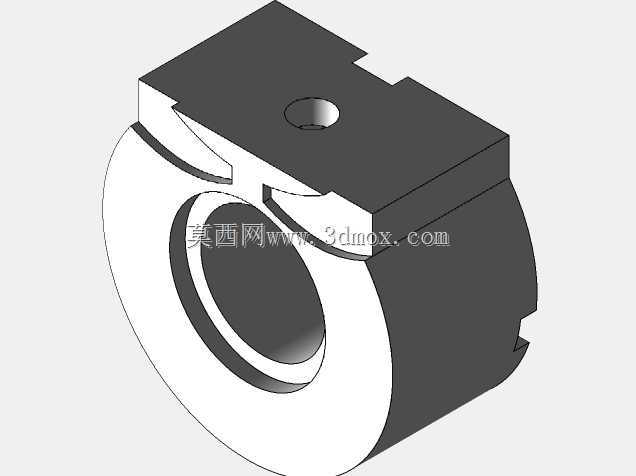

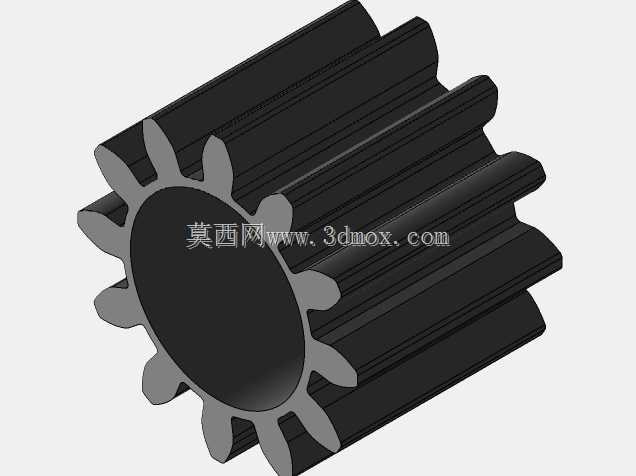

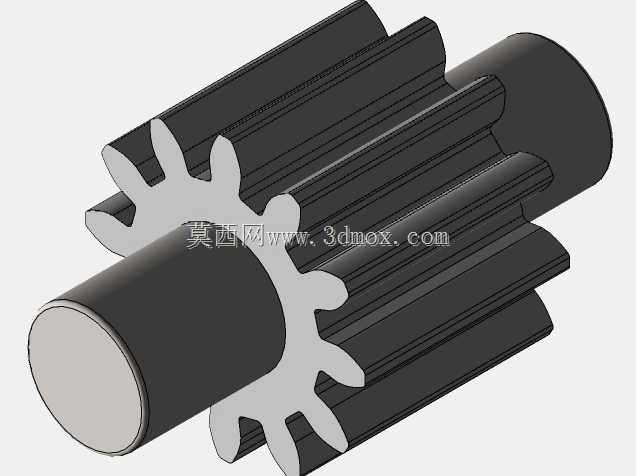

　　模型主体采用两段式壳体思路，前端盖与泵体通过定位销和螺栓连接，既保证齿轮轴孔的同轴度，也方便维修时检查侧板磨损和密封状态。进油口与出油口的口径差异是外啮合齿轮泵的常见特征，大口径侧对应吸油腔，可降低进油流速、改善吸油条件；小口径侧为压油腔，匹配高压输出。建模时不能把两个油口做成对称结构，否则选型和布管时容易接反，也无法体现径向力不平衡的设计逻辑。齿轮副采用直齿外啮合形式，齿顶圆与壳体内孔、齿轮端面与侧板之间均保留微小间隙，这些间隙在三维中需要按工程经验预留，不能简单做成零间隙贴合。间隙过小会在热胀后出现扫膛或端面擦伤，间隙过大则内泄漏增加、容积效率下降。主动轴伸出端设置油封和轴承支撑，油封唇口朝向泵内压力侧，可阻止液压油外泄并阻挡外界粉尘进入；从动轴依靠两侧轴承或轴套支撑，保证啮合平稳。

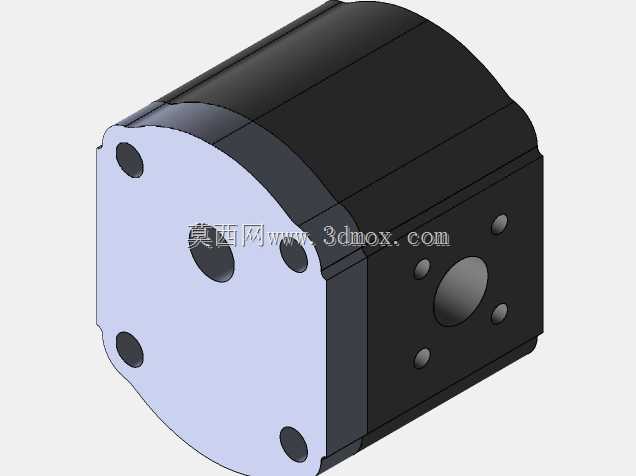

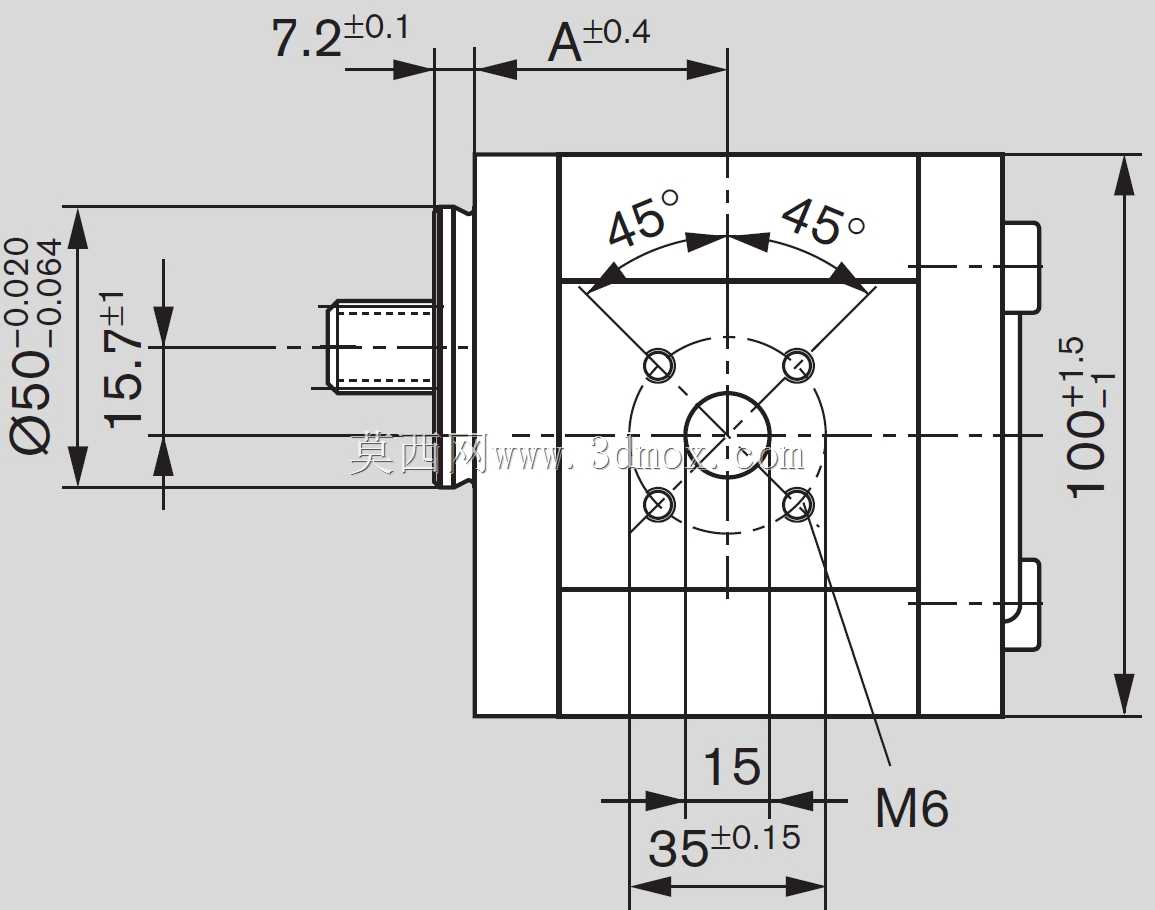

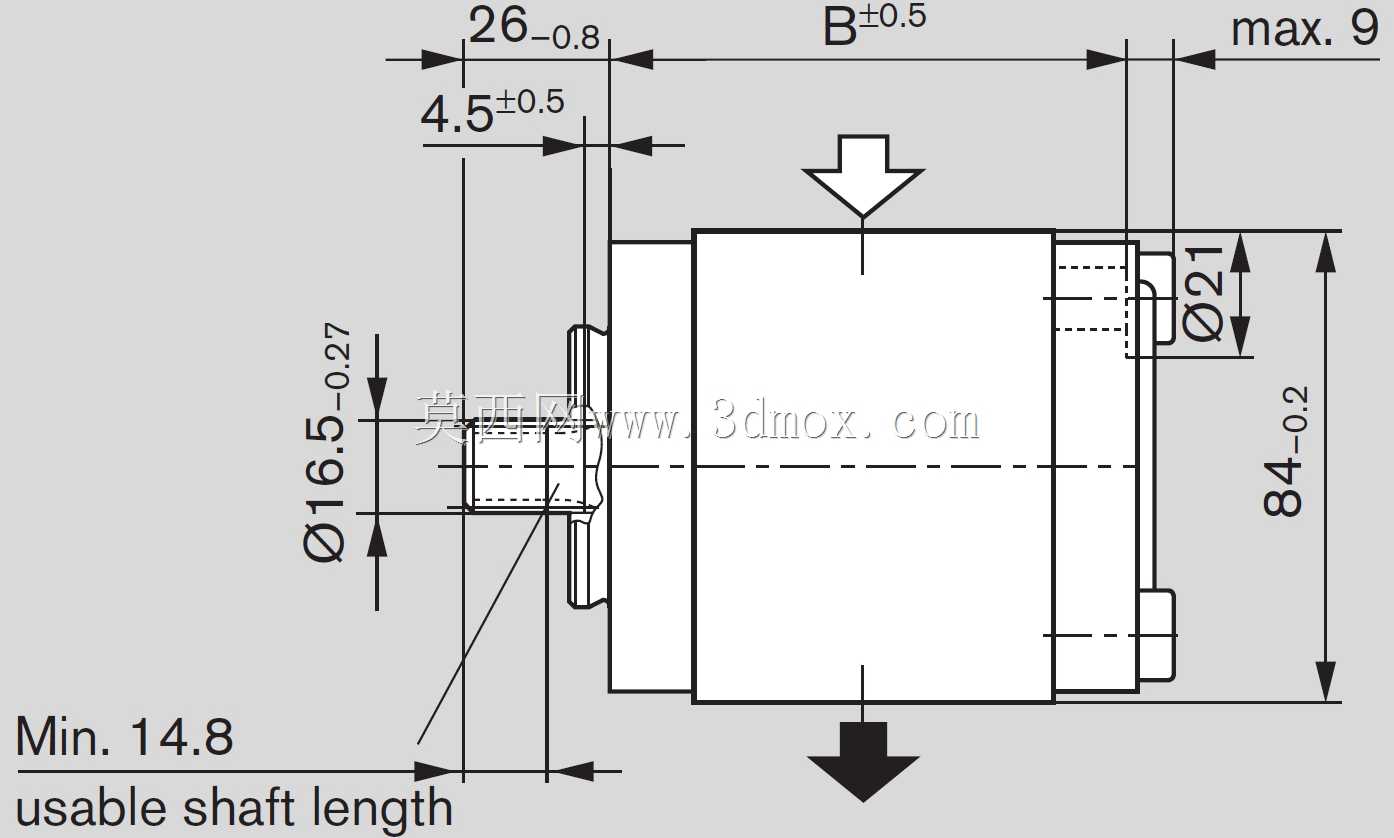

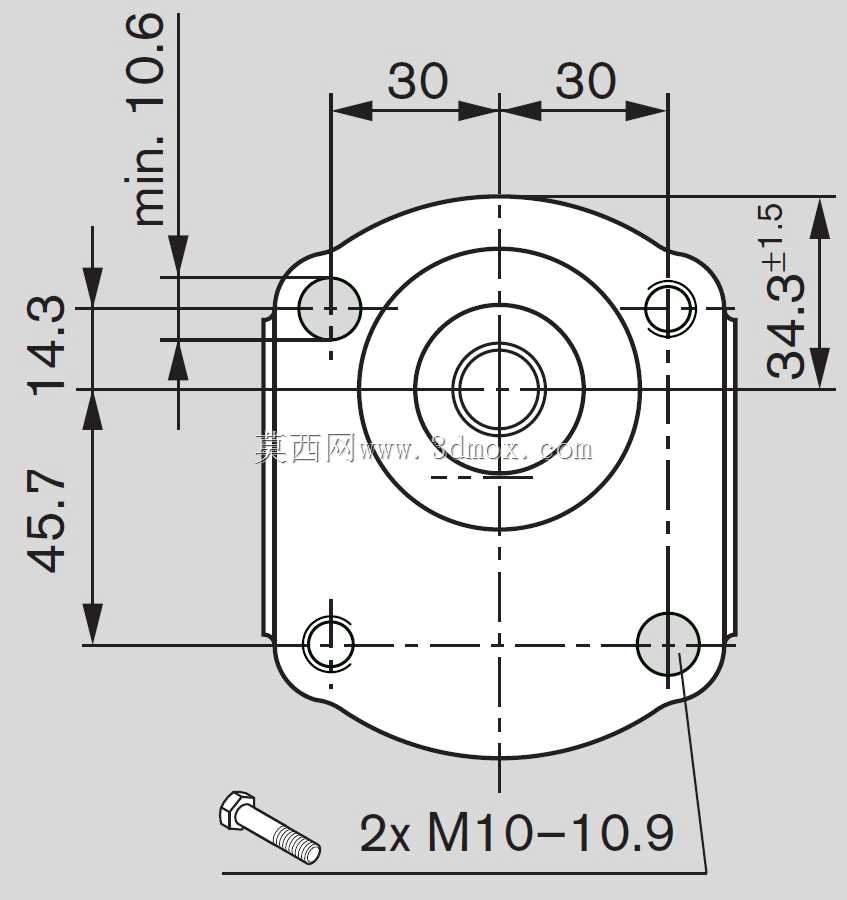

　　外形尺寸方面，这类F系列齿轮泵通常以短轴向长度、小中心距为特点，适合安装在发动机齿轮室、电机法兰或液压站阀块侧面。安装边界需要重点关注轴伸长度、键槽位置、止口直径以及螺栓孔分布圆。止口与安装法兰的配合决定泵轴与原动机输出轴的对中质量，若对中偏差过大，会造成油封偏磨、轴承早期失效甚至轴断裂。模型中轴端采用平键连接，键槽方向和伸出长度应与联轴器或连接套匹配；若用于发动机直驱，还要校核花键或法兰盘的避让空间。油口连接面的位置同样影响整机布管，侧面油口、后盖油口或轴向油口在不同机型上会改变管路走向，三维建模时应把接头旋合空间和扳手操作空间一并表达，避免现场装配时与机架、护罩或其他阀件发生碰撞。

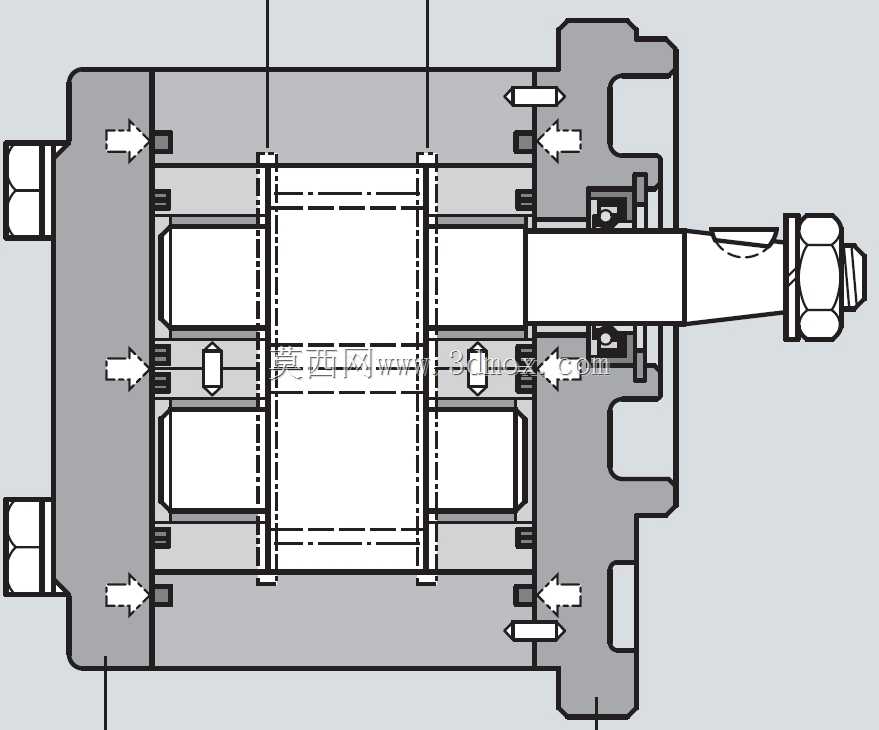

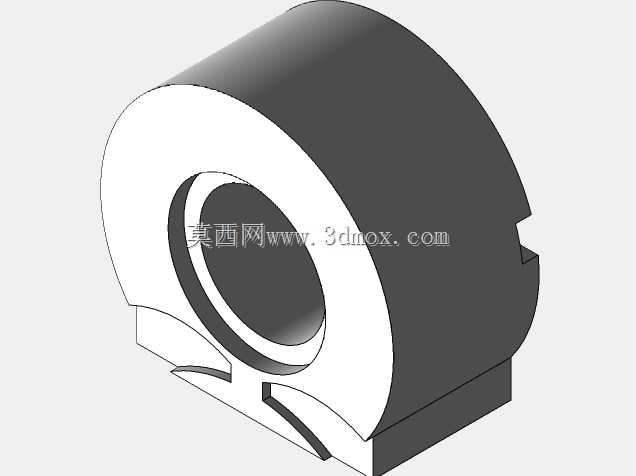

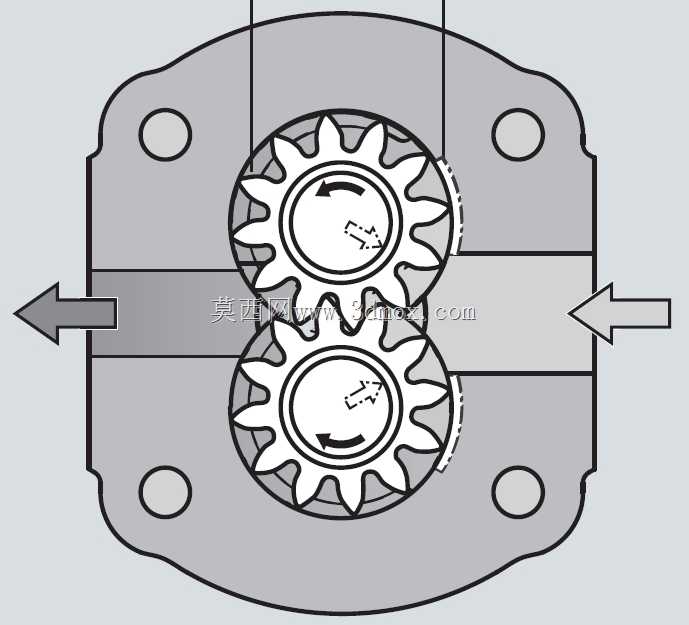

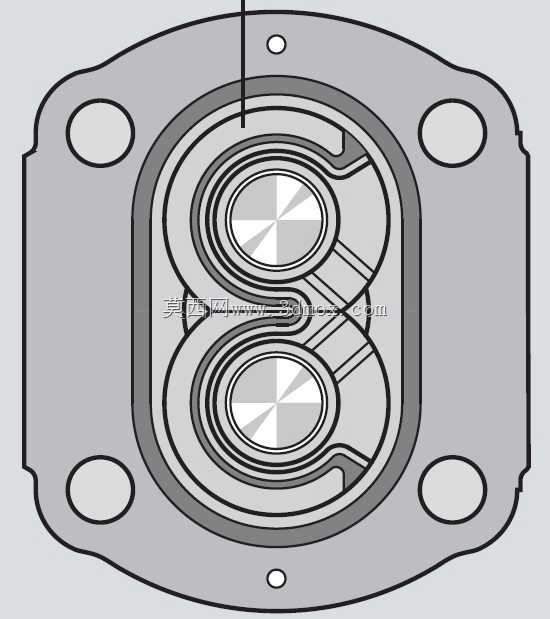

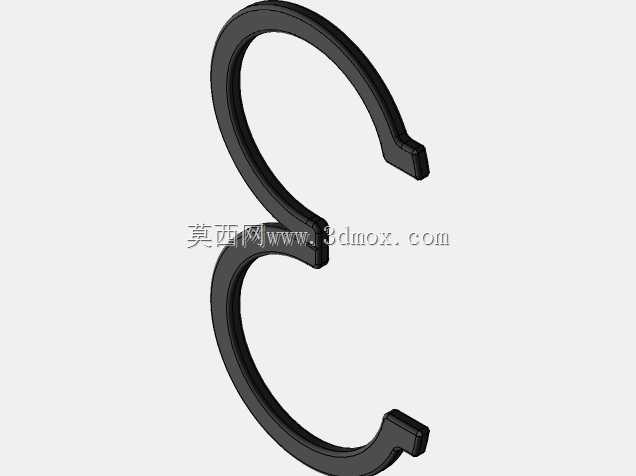

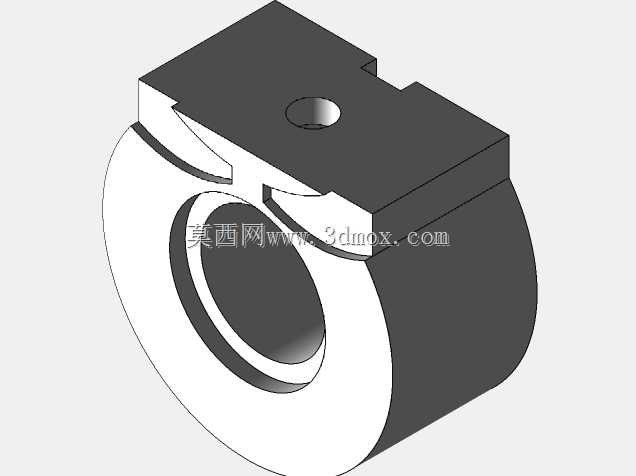

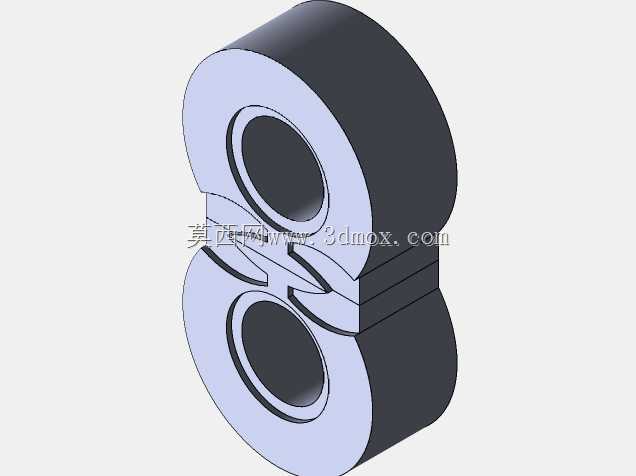

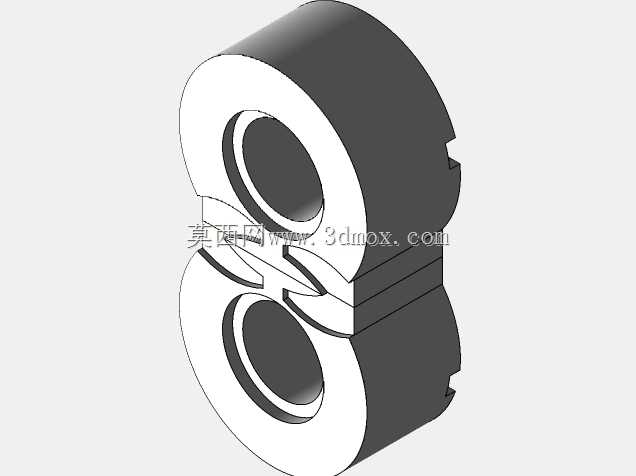

　　设计思路上，外啮合齿轮泵依靠轮齿脱开形成真空吸油，再通过轮齿啮合把油液沿壳壁带向压油腔。结构看似简单，但每一处尺寸都影响性能：齿轮宽度决定排量大小，齿数和模数影响流量脉动，齿顶间隙影响内漏，卸荷槽形状影响困油现象。力士乐F系列在侧板、压力补偿和轴承承载方面通常会针对中高压工况做强化，因此模型中不能只画一对齿轮和一个外壳，还要体现压力场作用下的浮动侧板或耐磨板位置。侧板背后的压力引入区域能在压油侧建立补偿力，使侧板贴紧齿轮端面，在磨损后自动补偿间隙，这也是维持容积效率的关键。

　　在设备选型和三维校核时，工程师通常先根据执行机构速度确定所需流量，再按系统压力、转速和安装方式选择排量与泵体系列。若泵布置在多尘、潮湿或户外环境，还需关注轴封防护、壳体材质和表面处理；若用于低温环境，吸油管路阻力和油液黏度会直接影响启动性能，因此吸油口高度、管径和过滤器通流能力都要与泵的边界条件匹配。模型把进油口、压油口、安装法兰、轴伸和螺栓孔完整表达后，可直接用于液压站管路干涉检查、发动机舱布局校核以及设备维护空间评估。对于结构设计人员来说，这种模型的意义不在于渲染外观，而在于把啮合副、容腔、密封和安装接口之间的工程关系落到可测量的三维空间中，从而在加工前发现轴系对中、油口方向和装配顺序上的隐患。
