偏置式曲柄滑块传动机构

　　这套曲柄滑块结构的核心价值，在于把连续回转输入稳定转化为直线往复输出，是机械传动里最基础也最考验细节的一类构型。实际项目中，这类机构常出现在送料装置、小型冲压工位、泵体驱动端、纺织机械开口机构以及包装线的推料执行端；不同工况对滑块行程、速度波动和侧向力的要求差异很大，因此建模时不能只停留在摆出几何外形，必须把铰接间隙、杆件受力路径和导轨约束一并考虑清楚。

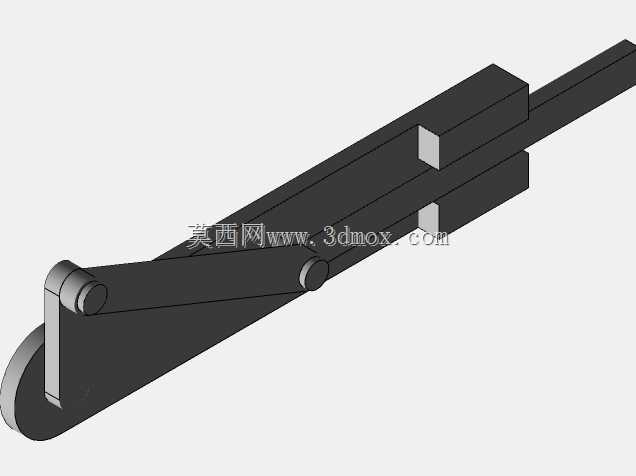

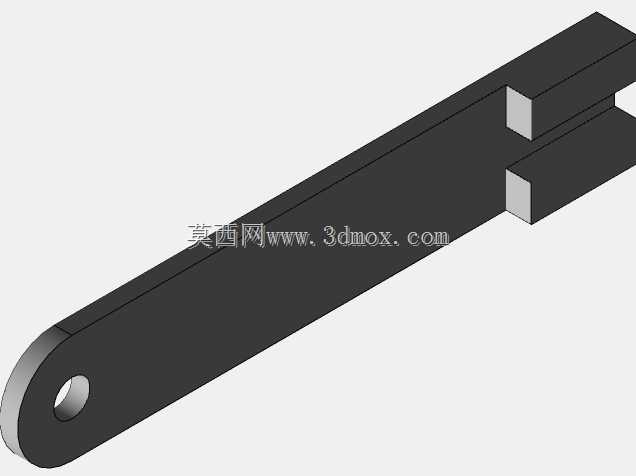

　　从结构上看，模型由曲柄盘、主连杆、滑块体以及两根平行导向梁组成。曲柄端采用圆盘加偏心销的形式，相比单薄的曲柄臂，圆盘结构在高速回转时动平衡更容易控制，也便于在实物上加工减重孔或安装平衡块。连杆两端分别与曲柄销和滑块销铰接，杆身截面做了等宽加厚处理，在传递推拉力时可以降低弯曲变形。滑块部分没有采用复杂的包覆式导轨，而是通过开口槽骑跨在平行梁上，这种方案的好处是加工成本低、拆装方便，对轻度载荷和演示类机构尤其适用；若用于长期连续运行，则需要在滑块摩擦面增加衬板或直线轴承，以控制磨损与温升。

　　设计思路上，首先要确定的是曲柄偏心距，因为它直接决定滑块的理论行程。连杆长度与偏心距的比值会影响滑块运动的急回特性：比值越小，滑块在两个极限位置附近的速度差异越明显，侧向分力也越大；比值增大后，运动更接近匀速直线，但机构整体长度会增加，布置空间随之变大。图中导向梁与曲柄回转中心存在明显偏置，属于偏置曲柄滑块布局。偏置量不是随意给出的，它会改变压力角分布，进而影响铰接处的受力和驱动扭矩。对于需要快速回程的工位，合理利用偏置可以获得明显的急回效果；若追求受力平稳，则应尽量减小偏置或采用对心布置。

　　安装边界方面，需要重点控制三组尺寸关系。第一是曲柄回转中心到导轨面的垂直距离，它决定偏置量并影响滑块是否会在极限位置发生干涉；第二是两根导向梁的中心距，该尺寸必须与滑块槽宽匹配，间隙过小会导致卡滞，过大则会引起滑块摆动和敲击；第三是连杆两端孔的中心距，它与偏心距共同决定滑块行程和死点位置。实物装配时，曲柄销、连杆销与滑块销的同轴度要严格控制，否则转动过程中会产生附加弯矩，使导轨面出现不均匀磨损。若将该机构嵌入设备内部，还应在曲柄外侧预留防护罩空间，并在滑块前后极限位置外保留缓冲件或传感器安装位，避免越程碰撞。

　　建模过程中，铰接副的处理直接决定运动仿真是否可信。曲柄与连杆、连杆与滑块之间都应采用转动副，滑块与导轨之间采用移动副；约束添加顺序要从固定机架开始，再逐级连接活动件，避免过约束。检查机构时，可先手动拖动曲柄旋转一周，观察滑块是否能顺利通过两个极限位置；若在死点附近发生锁死，通常不是几何尺寸错误，而是配合面或约束方向设置不当。对于需要输出动力曲线的场景，还应在滑块上设置测量点，采集位移、速度和加速度随曲柄转角的变化，以此判断该行程规律是否满足末端执行件的工艺节拍。

　　材料选择上，演示模型可统一采用硬质合金或工程塑料外观，但工程应用中需按受力区分：曲柄盘和连杆承受交变载荷，宜选用中碳钢并对销孔进行淬火处理；滑块若在钢导轨上高速滑动，可采用铜合金衬层或耐磨尼龙降低摩擦系数；导向梁则要求较高直线度和表面硬度，磨削后的冷拉钢或淬火导轨条更合适。润滑方式也不能忽略，轻载低速可用脂润滑，连续运转的机构则应在销孔处设计油槽或预留油嘴位置。

　　总体而言，这类机构看似简单，真正落到可用的机械结构时，需要在行程、占空、受力、摩擦和安装空间之间反复权衡。三维模型的价值不仅是展示杆件形状，更是把铰接关系、运动极限和装配边界提前暴露出来，为后续工程出图、标准件选型和动作调试提供可靠依据。
