西门子SIMATIC OP17工业操作显示终端

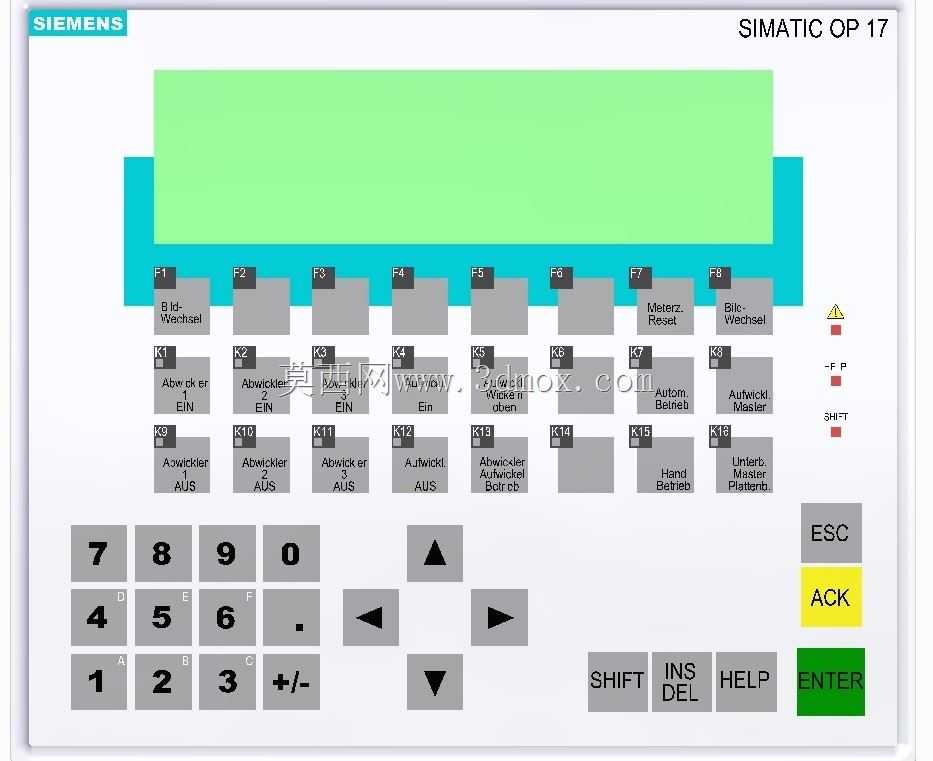

　　这款SIMATIC OP17是面向工业现场控制场景打造的人机交互终端，在离散制造生产线、过程控制站点、中小型设备配套电控系统中应用广泛，主要承担设备运行参数显示、操作指令输入、故障状态反馈、工艺参数调整的核心交互职能，是连接现场操作人员与底层PLC控制单元的关键交互节点。从设计逻辑来看，整机采用工业场景适配的一体化塑壳结构，前面板做了IP65级的密封防护处理，可直接嵌入电控柜面板安装，适配车间多粉尘、少量油污飞溅的常规作业环境，无需额外加装防护外罩即可满足多数通用工业场景的使用要求。面板布局上，上部区域设置长条形单色液晶显示区域，可同时显示多行文本、参数数值与简易状态图标，显示区域做了防眩光处理，

　　避免车间顶部照明反光导致的内容辨识困难，操作人员在不同站位都能清晰读取屏幕显示的设备运行数据。显示区域下方排布多组带功能标识的自定义功能按键，每个按键对应独立的输入点位，可通过组态软件绑定不同的操作指令，比如设备启停、工位切换、参数页跳转、故障确认等高频操作，按键采用带触感反馈的橡胶材质，按压行程适中，操作人员佩戴常规劳保手套也能准确触发，不会出现误触或者触发无反馈的问题。功能按键下方设置数字输入区与方向导航区，数字键采用标准电话式排布，符合多数操作人员的输入习惯，可直接输入工艺参数数值、密码、工位编号等内容，方向键配合确认、取消按键，可完成菜单层级的跳转与参数修改操作，右下角设置独立的确认按键与故障确认按键，

　　其中故障确认按键采用醒目的黄色标识，紧急状态下操作人员可快速定位按键完成故障复位操作。整机安装采用嵌入式卡扣结构，安装时只需在电控柜面板开出对应尺寸的矩形安装孔，将终端从正面嵌入后拧紧四周的固定卡扣即可完成安装，无需额外的固定支架或者连接螺栓，安装效率较高，同时前面板与柜体接触面加装密封橡胶条，可避免粉尘、切削液飞溅进入电控柜内部。从建模还原的细节来看，所有按键的字符标识、面板上的品牌标识、状态指示灯位置都做了1:1的还原，每个按键的凸起高度、面板的倒角弧度、显示区域的凹陷深度都和实物保持一致，在做电控柜三维布局设计时，可直接导入该模型进行干涉检查，验证安装空间是否充足，操作区域是否会和柜内其他元器件、柜门走线产生位置冲突，

　　同时也可用于设备操作培训的三维演示场景，直观展示面板的按键布局与操作区域划分，帮助新入职的操作人员快速熟悉终端的操作逻辑。在实际设备配套选型过程中，这款终端的安装深度较浅，对电控柜的内部纵深要求不高，适合在紧凑型小型设备的电控系统中配套使用，不需要预留过大的柜内空间，面板的整体尺寸适配多数标准小型电控柜的门板布局，不需要对柜体做额外的开孔改造即可替换同尺寸的老旧操作终端，降低设备改造的施工成本。建模过程中对面板上的状态指示灯区域也做了细节还原，包括电源、运行、故障三个状态指示灯的位置与标识都和实物一致，在做三维虚拟调试时，可配合PLC仿真程序模拟不同状态下的指示灯亮灭效果，验证人机交互逻辑的合理性，提前发现组态过程中存在的按键功能绑定错误、显示页面逻辑不合理等问题，减少现场调试的工作量。
