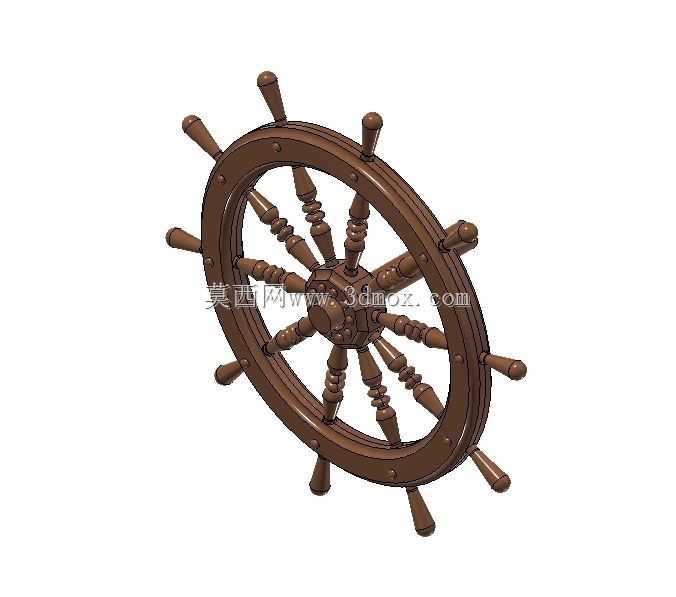

复古木质船舶舵轮结构设计

　　在传统内河驳船、仿古帆船以及海事主题展陈装置中，这类多辐条木质舵轮承担着航向操控与人机交互的核心作用。它不同于现代液压舵机的小型操控盘，整体保留了大直径轮缘、均匀分布握柄与中心轮毂的经典构型，既适配人力直接操舵的力矩需求，也能在舵系传动阻力较大时提供足够的力臂。从结构上看，轮缘采用分段拼接后整圆加工的思路，外圆与内圆保持同轴，截面多为带圆角的矩形或近似椭圆，握持时不易打滑，同时避免尖锐棱边在船舶颠簸中造成磕碰。沿圆周均布的握柄并非简单圆柱，其根部与轮缘交接处做了过渡加厚，能够分散操舵时的弯曲应力；握柄表面的细微造型变化既提升了摩擦力，也让不同站位的船员都能快速找到施力位置。中心轮毂是整个舵轮的受力枢纽，

　　内部需要与舵轴或舵柄轴可靠连接，通常通过键槽、方孔或锁紧结构传递扭矩。建模时轮毂外圆与各辐条的衔接区域要重点处理圆角和拔模方向，因为实木构件在这些位置最容易出现应力集中，加工时也需要顺纹走线以保证强度。辐条从轮毂向轮缘呈放射状布置，部分传统舵轮还会在辐条中段增加车削造型，既减轻非关键区域的重量，又不显著削弱抗弯截面。实际安装边界主要受舵机轴伸高度、驾驶台空间以及船员操作半径限制。轮径过大虽然省力，但会挤占驾驶台视野并增加周边避让距离；轮径过小则操舵力矩不足，在重载或水流湍急工况下难以精准控向。因此设计时需要先确定中心安装孔的位置与孔径，再校核握柄最外端旋转扫掠范围，确保其与仪表、栏杆、舱壁之间留有安全间隙。对于木质舵轮，

　　材料纹理方向、拼接缝位置以及表面涂装都会影响长期使用稳定性。轮缘拼接处应避开握柄安装孔，防止开孔进一步切断木纤维；辐条与轮毂的连接可采用榫接加紧固件的复合形式，单纯依赖胶接在潮湿、温差变化大的船用环境中容易松动。握柄与轮缘的连接孔需控制配合公差，过紧会撑裂木材，过松则在反复操舵后产生旷量。从操舵体验看，均匀分布的握柄让船员在任意舵角都能抓握，双手交替转动时动作连贯；轮缘自身的质量也能提供一定转动惯量，在微调航向时有助于保持舵角稳定。若用于仿古船或展示场景，还需在中心区域预留铭牌、装饰盖或品牌标识的安装位，但这些附加结构不能侵入轴系连接空间。三维建模过程中，应先以中心轴线为基准建立骨架草图，确定轮缘直径、握柄数量、辐条角度及轮毂尺寸，

　　再通过旋转、阵列与扫掠完成主体。对车削成型的握柄和辐条，可利用对称特征减少重复建模；对轮缘上的安装孔，则应在整体装配关系确定后统一开孔，避免孔位随造型调整而错位。工程图中需要标注关键配合尺寸、端面跳动以及外圆粗糙度，木质表面虽不追求金属件的高精度，但安装孔与舵轴配合面仍需控制公差，以保证转动平稳无卡滞。
