多刃刀具角度可调式研磨工装

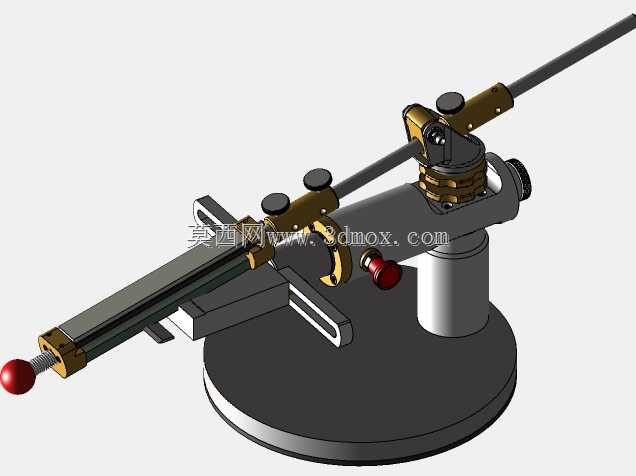

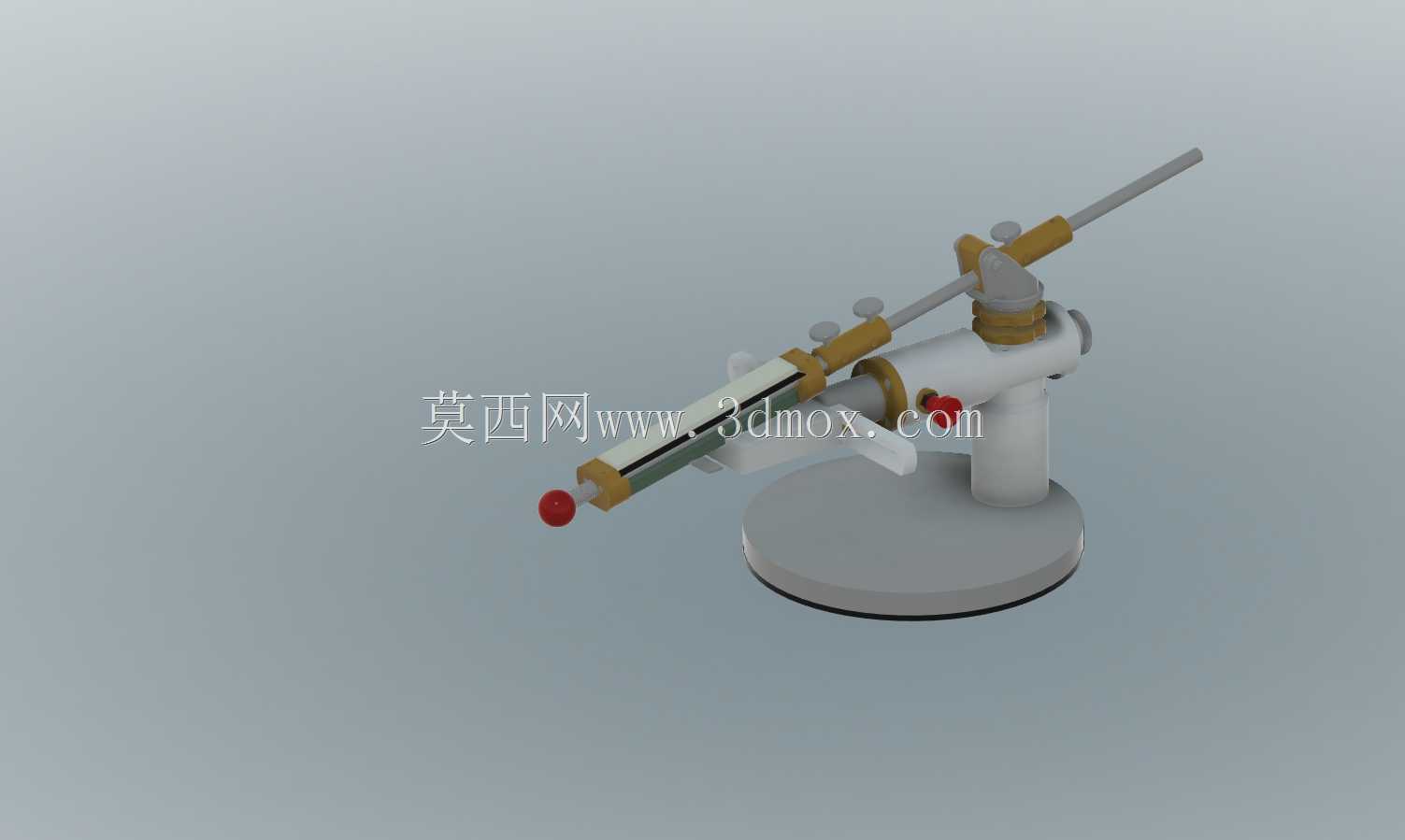

　　这套多刃磨刀装置主要面向小型加工车间、维修工位及教学实验场景，用于对雕刻刀、刻线刀、小直径钻头、扁錾等多刃或单刃刀具进行定角度修磨。相比直接手持刀具在砂轮机上磨削，该装置通过机械约束控制刀具与磨料之间的相对姿态，能够降低刃口退火、角度漂移和刃面不对称的概率，尤其适合对刃口一致性要求较高但批量不大的修磨作业。装置采用台式支座结构，圆形底盘提供稳定支撑，立柱与横向悬臂构成主要承载框架。悬臂上设置有可滑移的刀具夹持组件，能够沿杆身方向调整伸出长度，以适应不同刃长和不同磨削行程。夹持部位采用旋钮式锁紧结构，操作时可先松开支座关节，将刀具轴线调整至目标后角或楔角，再锁紧关节，随后沿导向方向平稳送进，使刃口接触研磨盘完成磨削。

　　这种设计把原本依赖手感的角度控制转化为可重复的机构定位，对新手更友好，也便于在批量修磨中保持统一刃口参数。从结构思路看，该装置重点解决三个实际问题：一是角度稳定，二是进给可控，三是换型方便。关节部位预留了旋转自由度，可配合不同磨料盘面实现平面刃口、斜面刃口及轻微圆弧过渡的加工；前端红色旋钮用于微调刀具压紧力，避免薄壁小刀具因夹持过紧产生变形。导向杆与滑套之间采用低摩擦配合，使送进过程更平顺，减少因突跳造成的刃口崩缺。底座为圆盘式安装边界，占用台面面积较小，可通过螺栓或夹具固定在木质、钢板或铸铁工作台上；立柱高度决定了悬臂的摆动范围，也限制了可容纳磨盘的最大直径。实际布置时，需要在悬臂前端留出刀具装拆空间，

　　在侧面留出角度调节和旋钮操作空间，在底座后方预留排屑与冷却位置。若配合低速研磨盘使用，可减少高速磨削带来的热变色；若配合不同粒度磨片，则可完成粗磨开刃、半精修形和精磨抛光等多道工序。装置的多刀适配能力来自可更换或可调的夹持位置，不同截面的刀具可通过更换衬套或调整压块位置实现固定。整体结构没有复杂传动链，维护点集中在滑动面、锁紧关节和旋转连接处，定期清理磨屑并保持润滑即可维持定位精度。对三维结构设计人员而言，该模型展示了支座、关节、导向杆、夹持滑块和锁紧件之间的空间配合关系，可作为手动工装设计、角度调节机构设计以及小型修磨设备方案论证的参考；对设备选型人员而言，其结构边界清晰，便于评估在现有工位上的安装可行性与人机操作高度。
