Y.S.TECH小型径向鼓风散热风机结构

　　在紧凑型电子设备、仪器仪表和狭小机柜的热设计里，轴向风扇往往受限于风道方向，而径向鼓风结构能够把气流从蜗壳侧向压出，更适合需要定向送风、沿狭窄通道导流或给局部散热片集中供风的场合。这个模型对应的是一类小型12V供电的离心鼓风部件，建模时没有把内部叶片、绕组、轴承等细节全部还原，而是把结构工程师在整机布局阶段真正需要的外部连接尺寸、安装边界和接口位置保留下来，用于干涉检查、风道预留和装配校核。

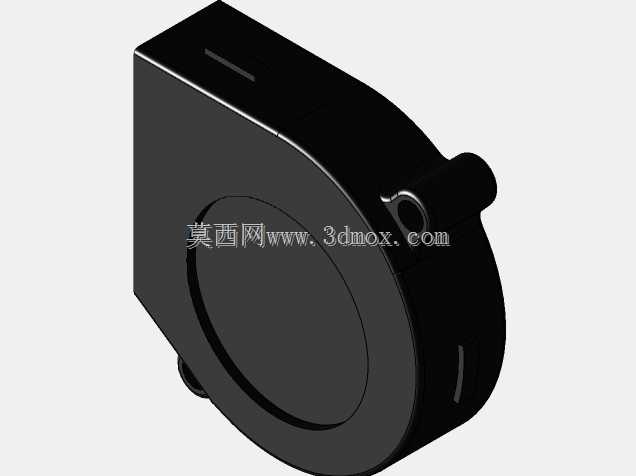

　　从外形看，主体由近似方形的蜗壳和圆形进风区组成，一侧伸出圆柱形出风口。这种布置决定了它在设备内部不能只按一个方块来留空间：圆形风腔会在主体正面形成凸起轮廓，出风口则沿侧向占用一段长度，并且其轴线方向必须与后续风道对齐。实际选型时，结构工程师需要先确认主体在长宽高三个方向的包络，再核对出风口外径、伸出长度和中心高度，避免外壳、支架或相邻PCB挡住出风路径。进风面同样要保留足够的净空，若紧贴壳体或线束，会直接降低进风面积，使风量和静压特性偏离预期。

　　模型上可见的安装特征主要分布在壳体边角附近，包含用于固定或定位的柱位、孔位以及局部卡扣结构。这些特征在装配中承担不同作用：螺钉孔提供可靠压紧，定位柱限制壳体平移，卡扣则可减少紧固件数量、提高装配效率。建模时把这些特征按真实空间关系表达出来，比单纯给一个外形块更有价值，因为工程师可以直接在装配体中检查螺丝头是否与周边元件冲突、定位柱是否需要对应钣金孔或塑胶柱、卡扣拆装方向是否与整机装配顺序一致。对于需要做减振处理的设备，还可以在这些固定点周围预留泡棉垫、橡胶圈或支架的厚度空间。

　　径向风扇的功能核心在于改变气流方向。空气从圆形进风区进入叶轮腔，在叶片作用下获得动能，再经蜗壳导流从侧向出口排出。与普通轴流扇相比，这类结构通常能在较小流量下提供较高出口静压，因此常见于投影仪、小型工控机、传感器模组、3D打印机喷头附近、紧凑型电源模块以及需要通过管道把热风带走的仪器内部。设计整机风道时，不能只看标称风量，更要关注系统阻力：如果出口连接较长软管、密集散热鳍片或弯折通道，实际工作点会沿性能曲线移动，预留的安装空间也必须允许工程师调整出口连接方式。

　　这个简化模型的设计思路很明确，即服务于前期结构集成，而不是用于风扇本身的气动开发或模具制造。因此壳体上的细小加强筋、标签槽、电气出线位置等被概括处理，但影响装配的外部轮廓、出风口和安装点被保留。对三维建模人员来说，使用这类模型时应注意区分“参考几何”和“可制造几何”：在布局阶段可以直接用它做空间占位和接口匹配；若进入详细设计，仍需结合厂家样本确认公差、螺孔规格、出线方向、叶片实际旋转方向以及温度升高后对邻近塑料件的影响。

　　在设备内部布置这类鼓风部件时，还要考虑维护和噪声。出风口不宜直接对着易被吹起的薄膜、标签或松散线束；进风面附近应避免设置容易积尘的海绵或开口过大的孔洞。若设备需要长期运行，固定点应尽量选择刚性较好的壳体区域，必要时加入减振垫，以阻断叶轮转动带来的微振动传递。对于多块板卡叠放的紧凑结构，径向风机可以侧向插入板间空隙，把风导入散热片，这比在设备端面简单安装轴流扇更能利用有限空间。

　　从安装边界看，除了主体包络外，还需要预留三类空间：其一是出风口与风管或散热片之间的连接段，其二是装配工具接近螺钉孔的操作空间，其三是线束从风扇本体引出后的弯折半径。若把模型直接贴墙放置，即使静态没有干涉，也可能造成无法锁螺丝、无法插接导线或风道密封不良。工程图或总装模型中应把这些禁布区一并考虑，而不是仅按风扇实体外形开孔。

　　总体而言，这个径向鼓风风机模型适合用于仪器仪表和小型电子设备的热管理布局。它把最影响结构设计的外部接口、固定特征和出风方向集中呈现，使工程师能够在方案阶段快速判断安装姿态、风道走向和邻接件距离。真正落地时，再依据具体器件规格书补充公差、材料、电气连接和风阻校核，就能把一个简化占位模型转化为可靠的整机散热结构方案。
