80mm规格桌面与PC用轴流散热风扇结构

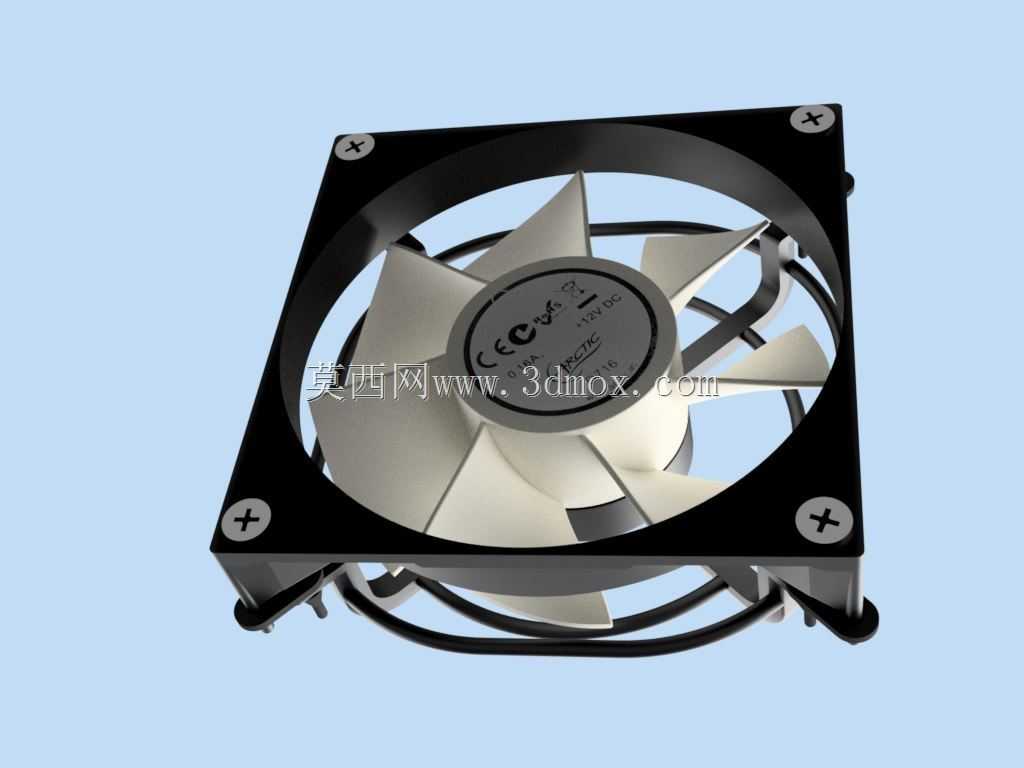

　　在桌面小型风冷设备、台式PC机箱散热、紧凑型工控机柜通风的场景里，80mm见方的轴流风扇是应用覆盖率极高的风冷部件，这类部件的选型与建模，往往需要兼顾安装适配性、气流导向效率与运行静谧性的多重要求。这款80mm规格的轴流风扇结构，在设计时首先锚定了通用80mm风扇的安装边界，外框为标准正方形结构，四个角预留的安装孔位完全匹配市面通用80mm风扇的安装孔距，不管是替换现有PC机箱的故障风扇，还是给自制桌面小风扇、小型电子设备散热风道做配套，都不需要额外调整安装位的开孔尺寸，能直接适配常规的螺丝固定安装方式，安装孔周边做了小范围的加厚凸台，避免螺丝锁附时外框出现应力开裂的问题。

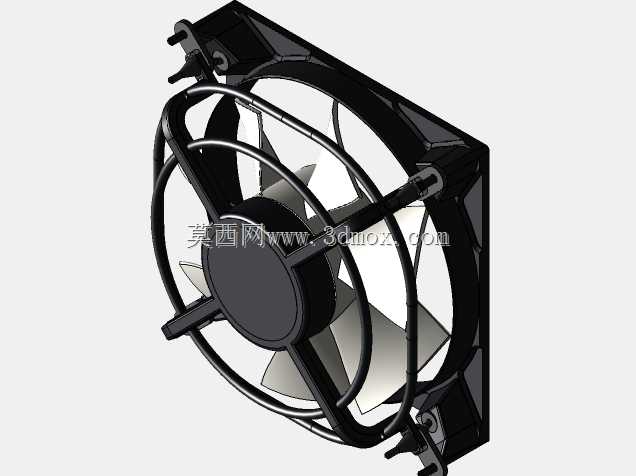

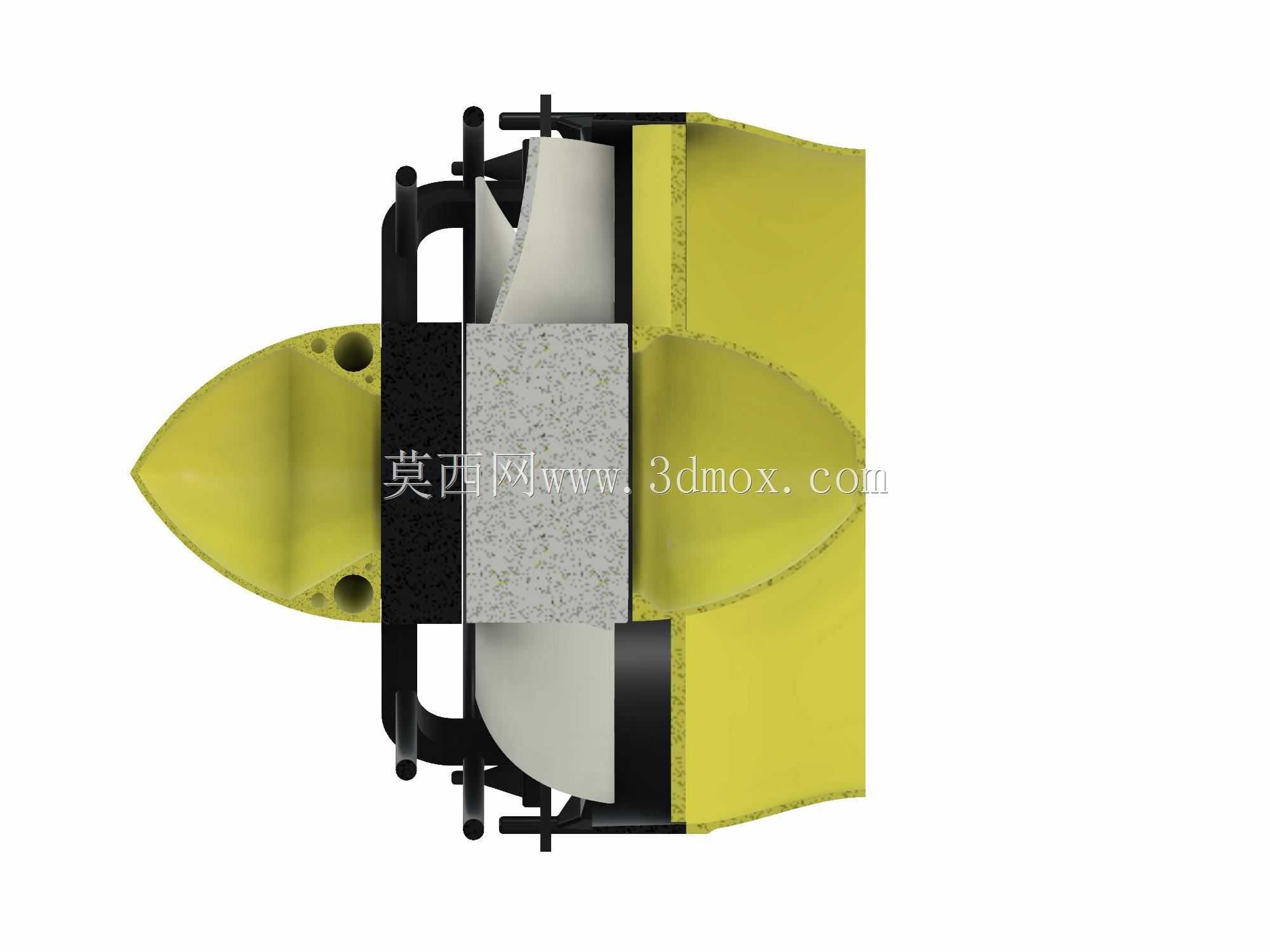

　　从结构设计逻辑来看，这款风扇采用了外框与扇叶转动体分离的结构设计，转动部分与外框之间预留了均匀的装配间隙，既避免扇叶转动过程中与外框产生剐蹭异响，也能减少转动部件的振动向外框传递，从结构层面降低运行时的共振噪音，这也是这类风扇能实现低噪运行的核心结构基础。扇叶的曲面造型做了针对性的气流优化，每一片扇叶的扭转角度从叶根到叶缘做了渐变处理，叶根部分扭转角度偏大，能在相同转速下带动更多气流产生初始风压，叶缘部分扭转角度放缓，减少扇叶边缘切割空气产生的涡流噪音，配合扇叶前缘的小弧度切角设计，能进一步打散叶尖处的紊流，降低高频风噪。

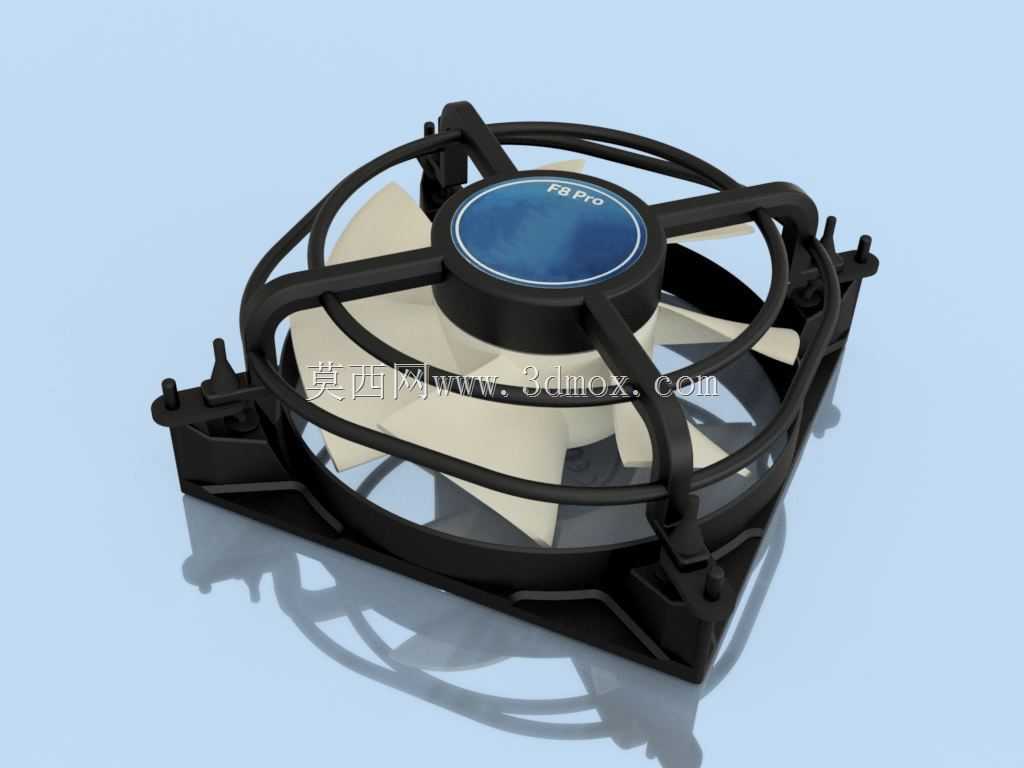

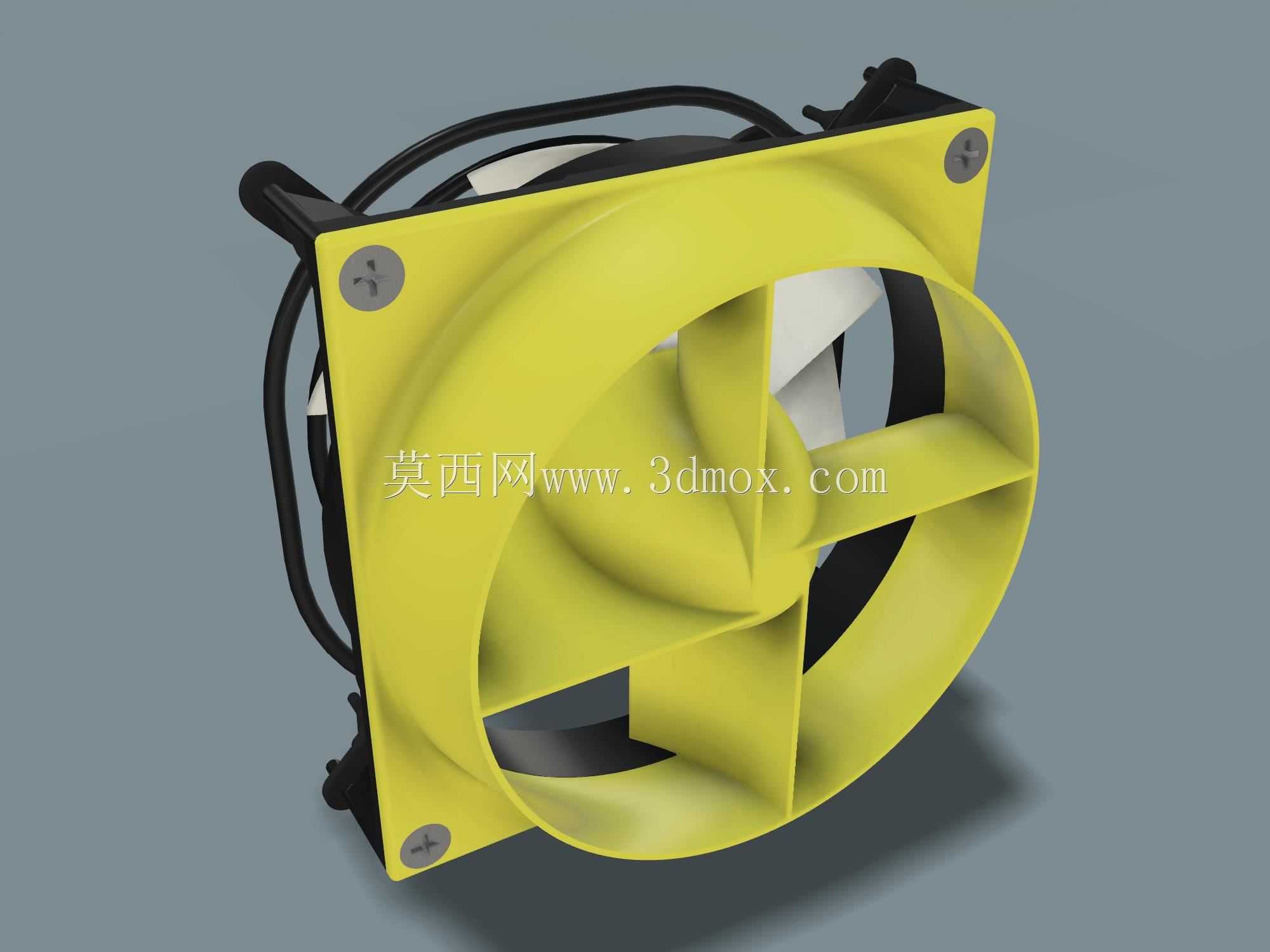

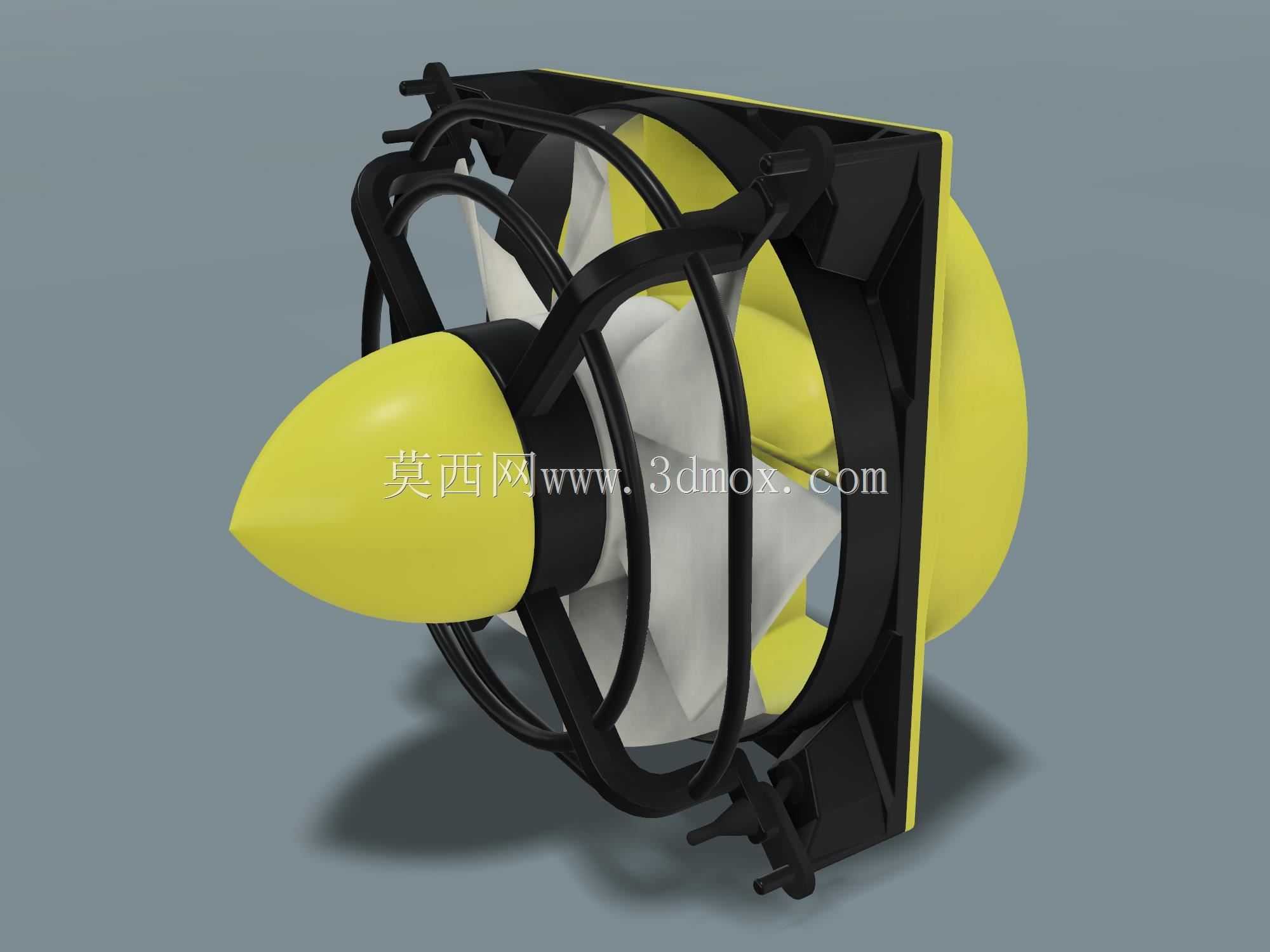

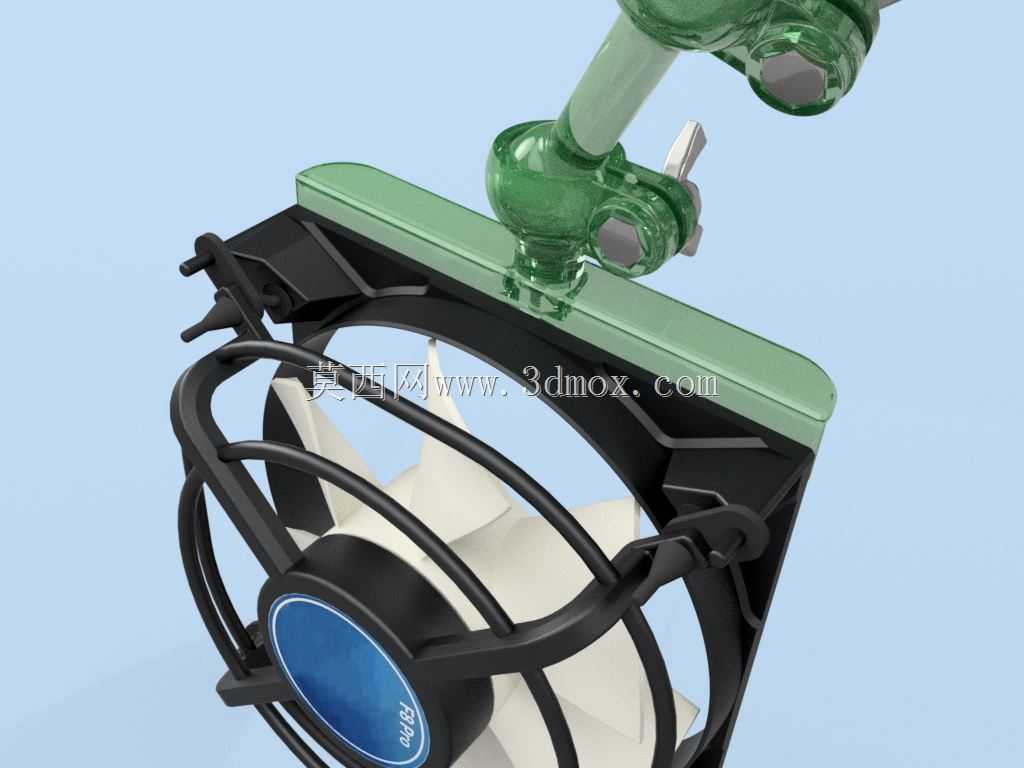

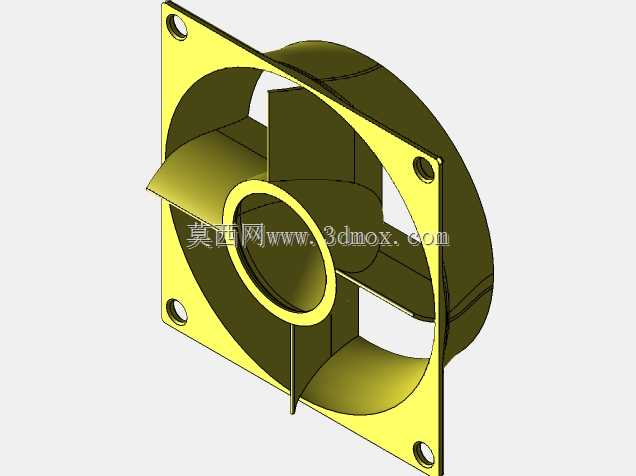

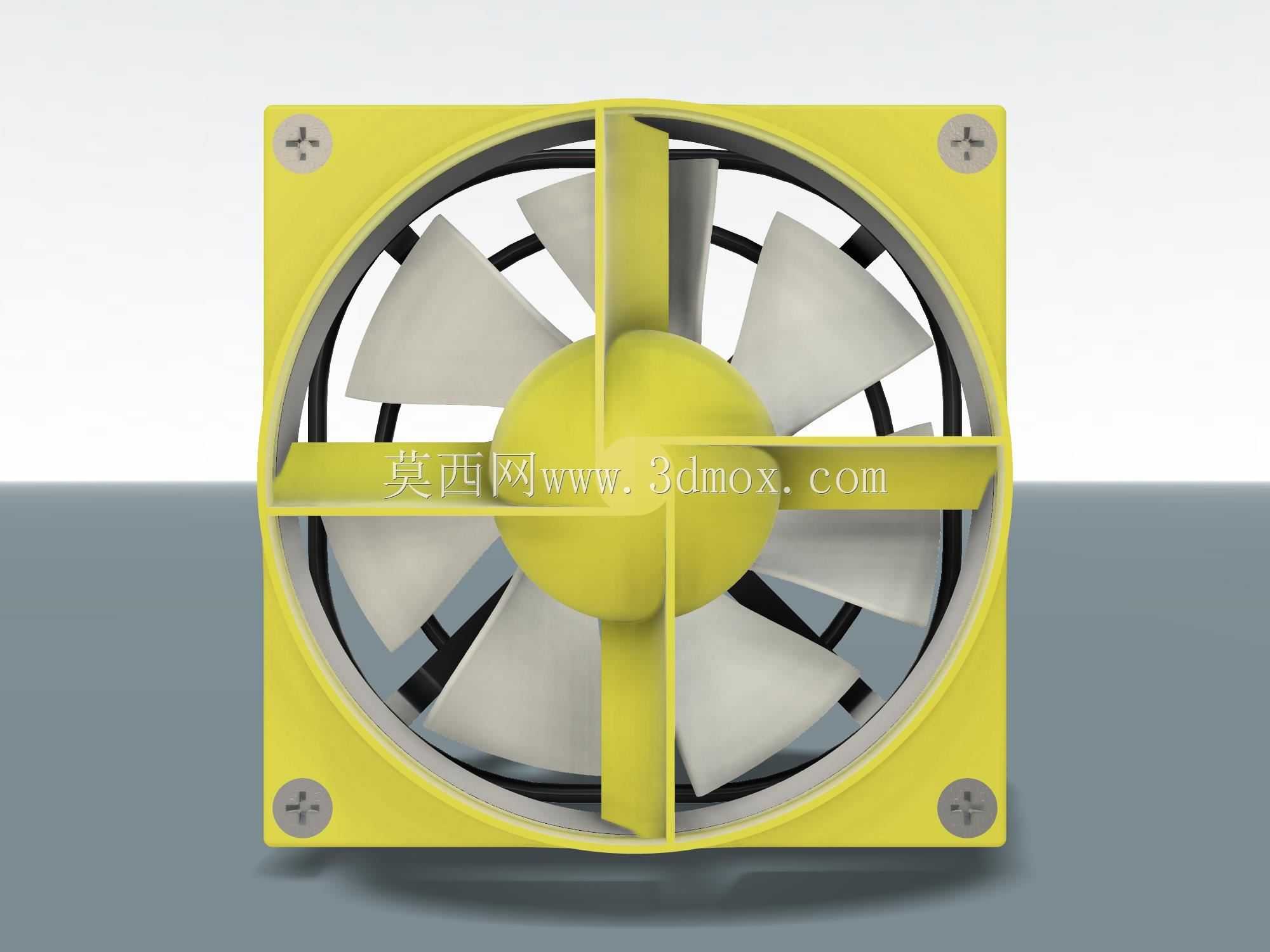

　　考虑到实际使用中气流集中性的需求，这款结构额外增加了配套的导流管道结构，导流管道的内壁做了顺滑的弧面过渡，没有突兀的台阶或直角结构，能将扇叶吹出的散乱气流约束成定向的柱状气流，避免气流在出口处过早扩散，有效提升指定方向的送风距离与气流集中度，不管是对着PC机箱内的发热元件直吹，还是作为桌面风扇对着人体送风，都能让有效气流覆盖到目标区域，减少无效的气流散逸。外框的走线位置做了内嵌式的走线槽设计，风扇的供电引线可以顺着走线槽排布，不会凸出于外框表面，避免安装时引线被外框与安装面挤压破损，也能让安装贴合面更加平整，不需要额外预留引线的避让空间。

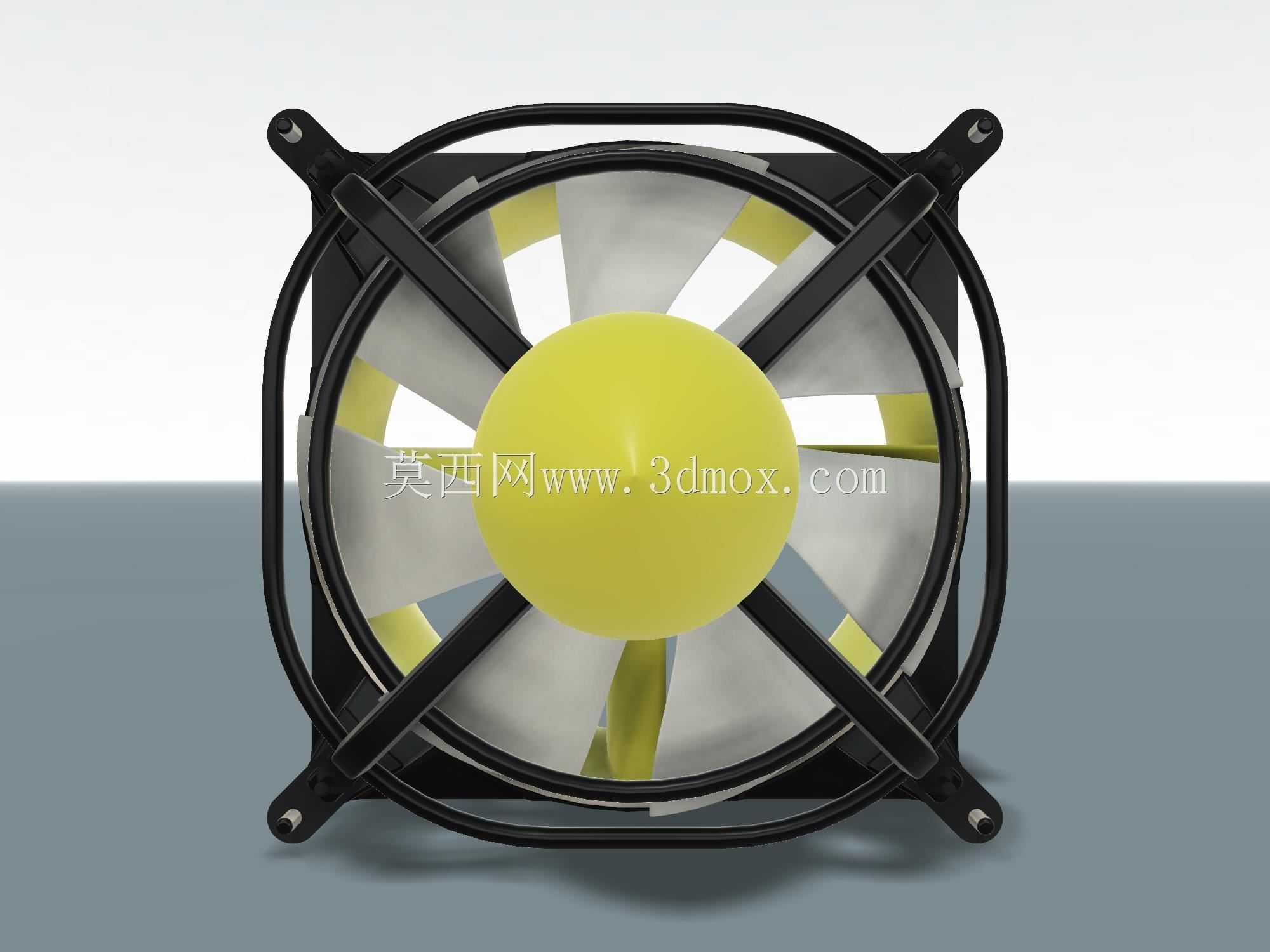

　　扇叶中心的轮毂部分做了圆弧过渡的造型，轮毂表面的标识区域做了下沉式的平面设计，既可以粘贴规格标识，也不会因为标识贴纸的厚度影响扇叶的动平衡。外框的四个边角做了小尺寸的圆角处理，避免安装操作时尖锐的边角划伤操作人员，同时也能减少外框边角处的应力集中，提升外框的抗摔抗挤压能力。整个结构的外部尺寸严格遵循80mm风扇的通用规格，厚度方向也匹配常规80mm风扇的厚度尺寸，能直接嵌入标准的80mm风扇安装位，不需要对安装位做扩孔、削薄等二次加工。

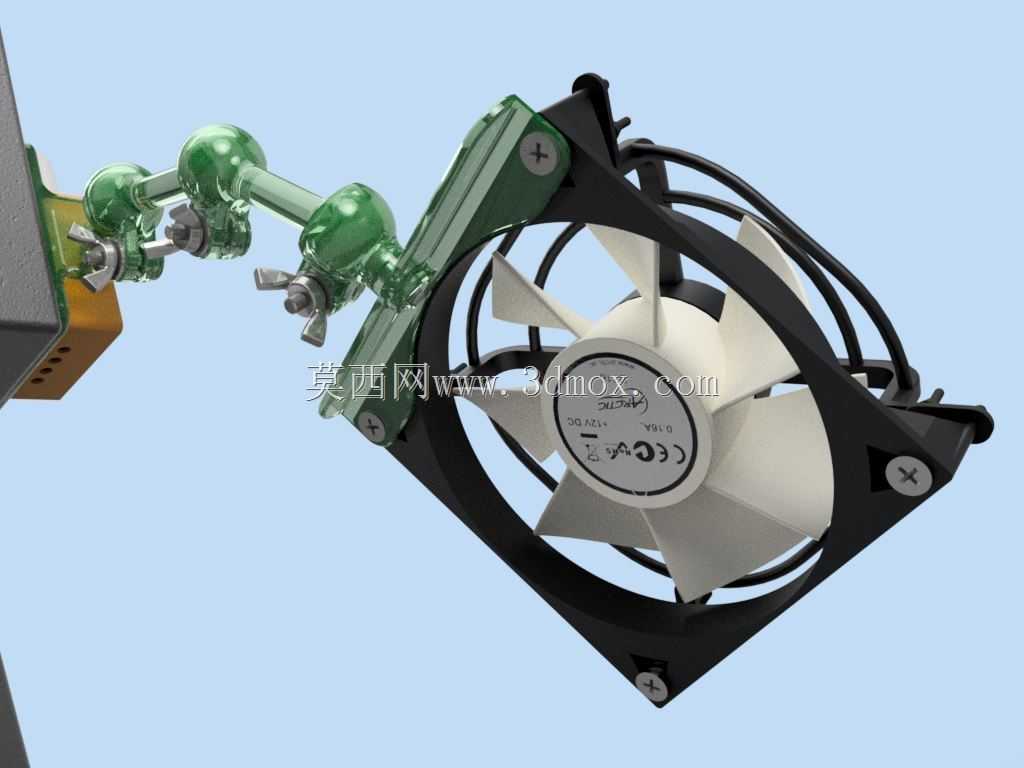

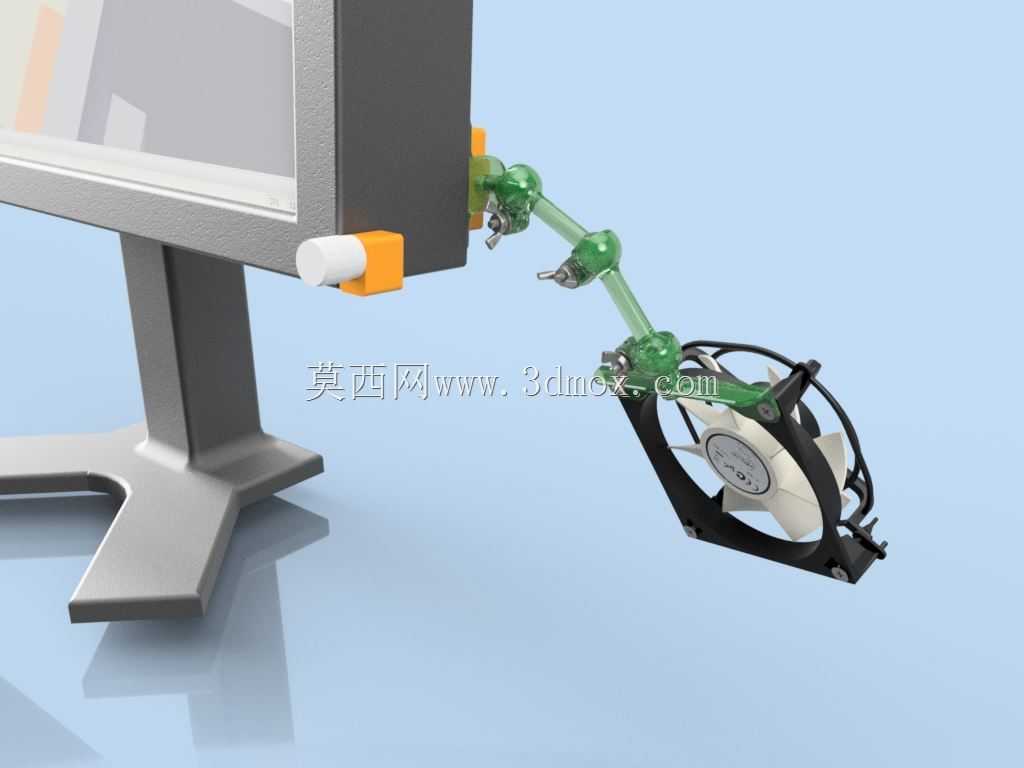

　　在实际应用中，这类结构既可以作为独立的桌面风扇使用，搭配简单的支架与供电模块就能组成低噪桌面送风设备，适合办公桌面小范围的个人送风场景，运行时的低噪特性不会干扰正常的办公交流；也可以作为PC机箱的散热风扇使用，安装在机箱的进风或排风位置，配合导流风道能快速将机箱内硬件产生的热量带出，维持硬件的运行温度在合理区间；还可以应用在小型工控设备、3D打印机、小型投影仪等对散热有要求的紧凑型电子设备中，作为设备内置的风冷组件，为设备内的发热元件提供持续的风冷散热。建模过程中对扇叶的曲面做了连续的曲率检查，确保扇叶曲面没有曲率突变的位置，避免实际生产时出现注塑缺陷，外框的壁厚做了均匀化处理，所有位置的壁厚差控制在合理范围内，减少注塑生产时的缩痕、翘曲问题，安装孔的深度与直径也匹配常用的自攻螺丝规格，不需要额外搭配螺母就能完成固定安装。
