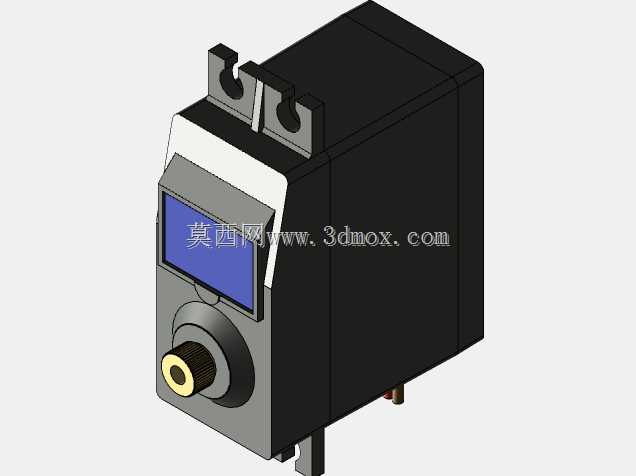

该模型呈现的是一款紧凑型数字伺服执行器,主体由黑色矩形壳体、前端灰色端盖、顶部安装耳、输出轴及局部引出线组成。壳体采用近似长方体的包络形式,内部用于容纳直流驱动电机、减速齿轮组、控制电路板与位置反馈元件;前端端盖集中布置输出轴和状态显示区域,便于在装配后观察工作状态并连接负载摇臂。顶部两个带槽安装耳构成主要机械固定界面,耳片上的开口可配合螺钉或减震胶粒完成快速安装,这种结构在航模、小型机器人关节、云台转向、油门风门控制以及自动化夹具中十分常见。输出轴位于前端中心偏下位置,轴端带有齿形结构,用于安装舵盘并传递扭矩;轴座周围形成圆形凸台,既增强端盖局部刚度,也为摇臂回转提供限位参考。模型对壳体分模线、端盖贴合面、
安装耳根部过渡和接线位置均有表达,能够直接用于设备总体布局中的干涉检查、安装空间预留和外部连杆匹配。从工程使用角度看,这类伺服部件的核心价值在于把脉冲控制信号转换为确定角度的轴端转动,并通过内部闭环维持位置。前端显示区可用于参数或工况指示,在调试阶段帮助判断中位、行程范围和异常状态;外壳的方正造型适合密集排布,顶部安装耳则让拆装不必拆除周边连杆,维护性较好。设计时需要重点关注输出轴中心到安装面的距离、耳片孔距、壳体总宽总高以及后端接线弯曲半径。若将其布置在机器人关节内,应保证舵盘在全行程内不与外壳或相邻结构碰撞;若用于模型车辆转向,还要结合转向节臂长度核算所需扭矩和摆角。模型保留的安装边界可直接转化为布局草图:
壳体后侧需留出线缆插拔与弯折空间,前端轴伸区域要预留摇臂回转半径,顶部耳片下方则要考虑螺钉头或胶圈高度。对于结构工程师而言,该三维数模的作用不只是外观展示,更在于提供可测量的装配基准。通过提取输出轴轴线、安装耳孔中心线和壳体底面,可以快速建立舵机在总成中的约束关系;通过检查端盖与壳体的配合面,也能判断密封、防尘和螺钉排布是否合理。齿轮减速级虽然未完全展开,但从壳体体积和轴座比例可推断其采用多级小型齿轮传动,以在有限尺寸内获得较高输出扭矩。实际选型与集成时,还应结合负载惯量、摆动频率、供电电压和安装刚性综合判断;在三维环境中提前完成耳片强度校核、轴端连接方式确认以及线束走向规划,能够显著减少样机阶段的返工。整体来看,该模型准确还原了小型数字伺服的典型外部结构与关键安装特征,适用于教学演示、机器人装配仿真、航模设计细化以及小型自动化执行机构的空间验证。
- 上一篇:大扭矩SPT5435LV舵机结构设计
- 下一篇:蓝鸟630毫克级伺服舵机结构设计
- 全部评论(0)
- 模板大小: 1.07 MB
- 售价:5金币
- 下载次数: 490
- 系统要求: Fusion 360,STEP / IGES
- 软件分类: 伺服电机
