蓝鸟630毫克级伺服舵机结构设计

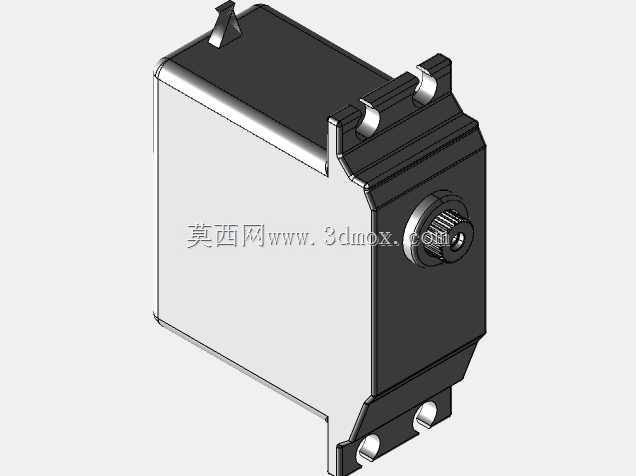

　　在小型机器人关节驱动、航模舵面控制以及轻载自动化执行机构的选型过程中，舵机的输出扭矩、安装边界与壳体刚性往往是决定整机布局的核心因素。这款630毫克规格的伺服舵机，正是面向紧凑安装空间下的角度控制需求所完成的结构建模，整个壳体采用上下扣合的矩形主体设计，侧面预留带安装孔的凸耳，输出轴端集成齿轮啮合与轴承定位结构，既保证了动力传递的同轴度，也为现场装配提供了明确的定位基准。从实际工程应用来看，这类小规格伺服舵机常见于教育机器人的关节转动、小型机械臂的末端姿态调整、航模的舵面偏转以及智能小车的转向执行环节。不同于大功率伺服系统，它不需要复杂的外置驱动器，控制信号直接接入即可完成指定角度的位置保持，在负载惯量较小、动作行程有限的场景里，

　　能够以极低的空间占比实现可靠的角度闭环。建模过程中首先要处理的是壳体与内部传动链的空间匹配。输出轴位于舵机前端，轴段上设计有齿形结构用于安装舵盘，轴的后方依次布置减速齿轮组、电位器或角度检测元件以及驱动电路板。外壳的侧壁厚度、加强筋位置都需要围绕齿轮的啮合间隙来设定，既要避免壳体在螺丝锁紧后发生形变挤压齿轮，也要保证整体重量控制在毫克级对应的轻量区间。顶部的两个卡扣式凸台并非单纯的装饰结构，它对应上盖与底座的扣合定位，在三维建模时需要保证卡扣的拔模角度与配合间隙，否则实际装配中会出现上盖翘起或扣合过紧难以拆解的问题。侧面的安装耳是整机与外部设备连接的关键边界，两个安装孔的中心距、孔位到输出轴中心的距离，

　　直接决定了舵机在机器人骨架上的安装位置。结构设计时安装耳与主体壳体采用一体化过渡，根部做圆角加强，防止舵机在频繁正反转、受到冲击载荷时出现耳片断裂。输出轴端面的齿形数量与分布需要和标准舵盘匹配，轴肩高度则要保证舵盘安装后既不与外壳发生摩擦，又能通过锁紧螺丝获得足够的轴向固定。从散热与布线角度考虑，壳体侧面预留的走线空间能够容纳电机引线与信号线缆，底部的平整面则可作为贴装减震垫的基准面。在机器人关节应用中，舵机通常需要承受一定的径向负载，这就要求输出轴的支撑跨距足够，轴承位的公差带设置合理；若用于航模场景，还要重点控制整体重量与重心位置，壳体的非受力区域可适当减薄，而在螺丝柱、齿轮轴支撑座等受力位置则保留足够壁厚。

　　整个模型完整还原了舵机的外部装配特征与关键接口，结构工程师可以直接将其导入整机布局中，校核安装孔位是否与支架干涉、输出轴转动范围内是否与周边零部件发生碰撞，也能以此为基础评估不同负载下的壳体强度。对于选型人员而言，通过三维模型可以直观判断该舵机是否适配现有设备的安装空间，省去反复核对二维图纸尺寸的环节；对于教学与样机开发场景，该结构也清晰展示了小型伺服执行器从动力输出、减速传动到角度反馈的整体布局逻辑，为后续自定义舵机改装或支架设计提供了可靠的几何依据。
