微型数字舵机精密结构三维设计

　　在桌面级机器人、小型航模以及轻量化自动化执行机构的开发中，执行部件的体积与输出力矩往往直接决定整机的布局上限。这款微型数字舵机的三维结构，正是围绕狭小安装空间内的可靠角度控制需求完成的。从工程应用角度看，这类部件常见于小型多足机器人的关节驱动、航模舵面控制、微型云台转动以及教学类自动化装置的点位动作环节，其核心价值在于用极小的安装体积提供稳定的角度保持力与可控的转动输出。

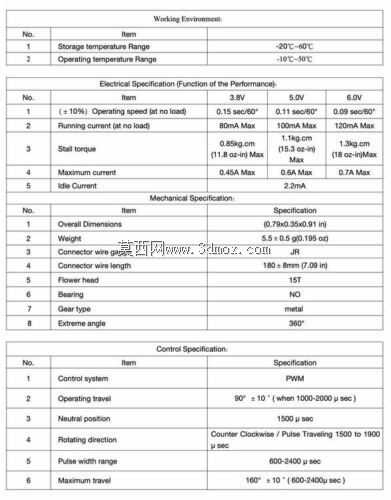

　　结构设计上，该舵机采用无芯金属传动构型，外壳将减速组、驱动电路板与动力元件整合为一体式封闭腔体。输出轴位于壳体前端面的偏心位置，轴端预留标准舵盘安装接口，可直接匹配通用塑料或金属舵盘，减少二次加工连接件的工作量。壳体侧面引出三线控制接口，分别承担电源、接地与信号传输功能，这种标准化接线定义可直接接入常用的微型控制器舵机驱动端口，无需额外定义引脚逻辑。

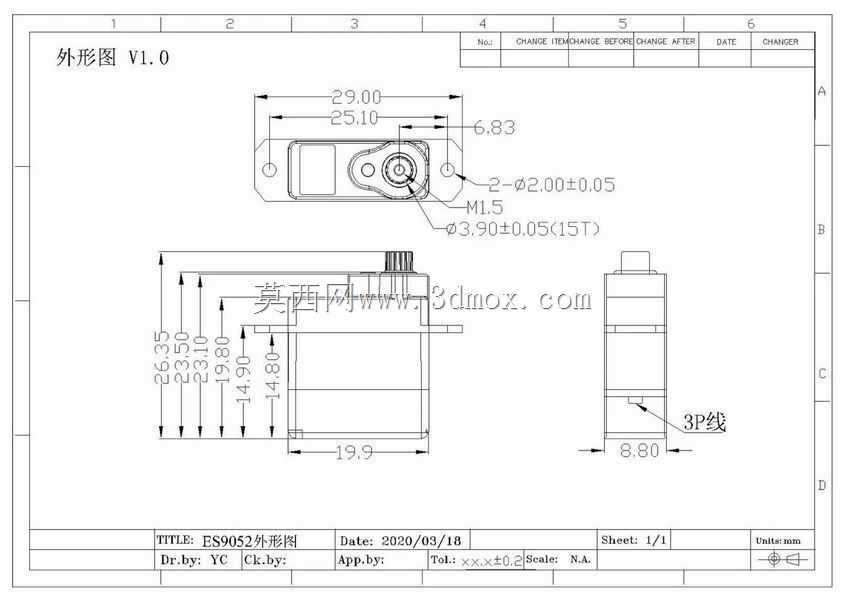

　　从安装边界来看，舵机主体的轴向长度控制在29mm以内，主体宽度约19.9mm，整体高度方向尺寸为26.35mm，属于典型的微型直装式执行件。前端面设置两处安装孔，孔中心距为25.10mm，孔径为2mm，公差控制在±0.05mm，这一精度等级可保证安装时孔位与支架定位孔的同轴度，避免强行装配导致的壳体变形或内部齿轮卡滞。输出轴轴心距离壳体侧边的定位尺寸为6.83mm，该尺寸直接决定舵机装入关节后输出轴线与支架立面的距离，在做机构运动干涉检查时需要重点校核。输出轴的轴径为3.9mm，配套M1.5规格的紧固螺纹，可通过螺钉锁紧舵盘，防止转动过程中舵盘松脱。

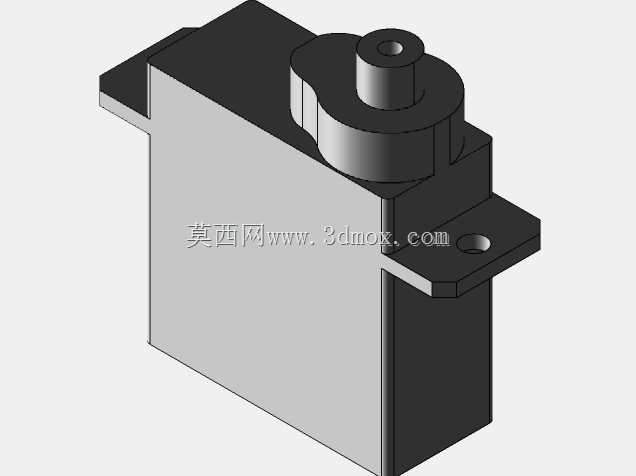

　　在三维建模过程中，需要重点还原内部减速齿轮组的啮合关系与壳体的壁厚分布。这类微型舵机的减速级通常采用多级直齿传动，齿轮模数极小，建模时需严格控制齿形参数与中心距，否则在装配体中进行运动仿真时会出现干涉或传动比错误。外壳的分型面、加强筋以及安装柱的位置也需要完整呈现，这些结构不仅影响壳体自身的刚性，也关系到内部电路板与减速组的固定可靠性。

　　实际选型时，工程师通常会先确认安装空间的三维包络，再核对输出轴的负载力矩与转动角度范围。该舵机的外形尺寸决定了它无法承担大负载的直线或旋转驱动，但在对重量敏感、安装空间紧凑的场景中，其一体式结构具备明显优势。比如在小型仿生机器人的关节设计中，可将舵机直接嵌入杆件内部，利用两侧的安装孔完成轴向固定，省去额外的连接支架；在航模应用中，较轻的整体重量也能降低整机的负载负担。

　　建模时还需注意输出轴的转动行程与周边结构的间隙预留。虽然舵机自身的转动角度由内部电路与机械限位共同决定，但在整机装配中，舵盘带动的连杆或摇臂可能会与壳体表面发生碰撞，因此需要在三维环境中模拟极限角度下的运动包络，确认6.83mm的侧边距离以及壳体上下方向的尺寸是否满足摇臂的摆动空间。三线接口的出线方向同样需要在布局阶段确定，避免线缆与周边运动部件产生摩擦。

　　从结构工艺角度看，金属传动部件的引入提升了舵机的抗冲击能力，相比塑料齿轮组，其在堵转或瞬时过载时更不容易出现断齿问题。建模时可对齿轮轴、轴承配合位以及壳体安装柱进行适当的细节还原，这些位置是实际装配中应力较为集中的区域，完整的结构特征也能为后续的有限元分析或工程图输出提供准确依据。整体而言，该三维模型完整覆盖了微型舵机的外部安装接口与内部核心结构，可直接用于小型智能装备的机构设计、运动仿真与装配验证。
