180W伺服电机修正安装孔距结构

　　在中小型自动化设备的布局校核中，180W伺服电机经常出现在进给轴、轻载摆臂、分度机构、送料辊道以及检测台架这类位置。它既要承担精确的速度与位置控制，也要在有限安装空间内与支架、联轴器、丝杠或同步带轮形成稳定连接。实际选型时，工程师不只看功率和扭矩，还会反复核对法兰面、轴伸、止口、安装孔分布以及驱动器叠装后的外轮廓，因为这些边界直接决定电机能否顺利装入设备。

　　该模型围绕一台集成驱动单元的180W伺服电机展开，重点对法兰安装孔距进行了修正，使孔位中心距落在47.14mm。这个数值与常见47mm系列安装尺寸非常接近，却保留了独立的孔位约束。对于做通用安装板、转接支架或电机座的人来说，这种细微差别不能简单按圆整值处理。若按47mm直接加工，孔位可能出现偏心、装配应力或螺栓无法穿入；若按47.14mm建立孔中心，再配合合理的螺栓间隙，就能在兼容相近系列电机的同时保证装配可靠性。

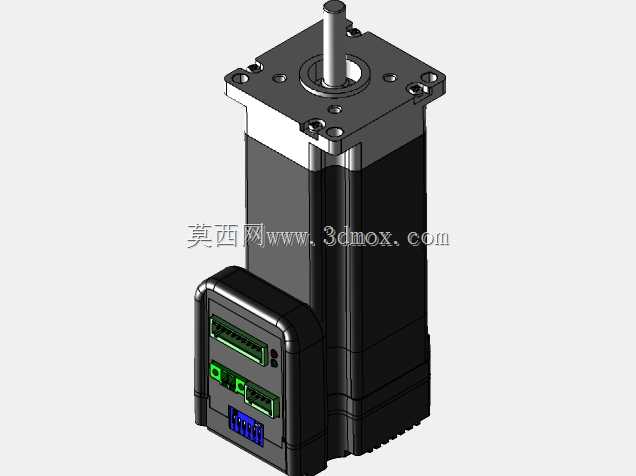

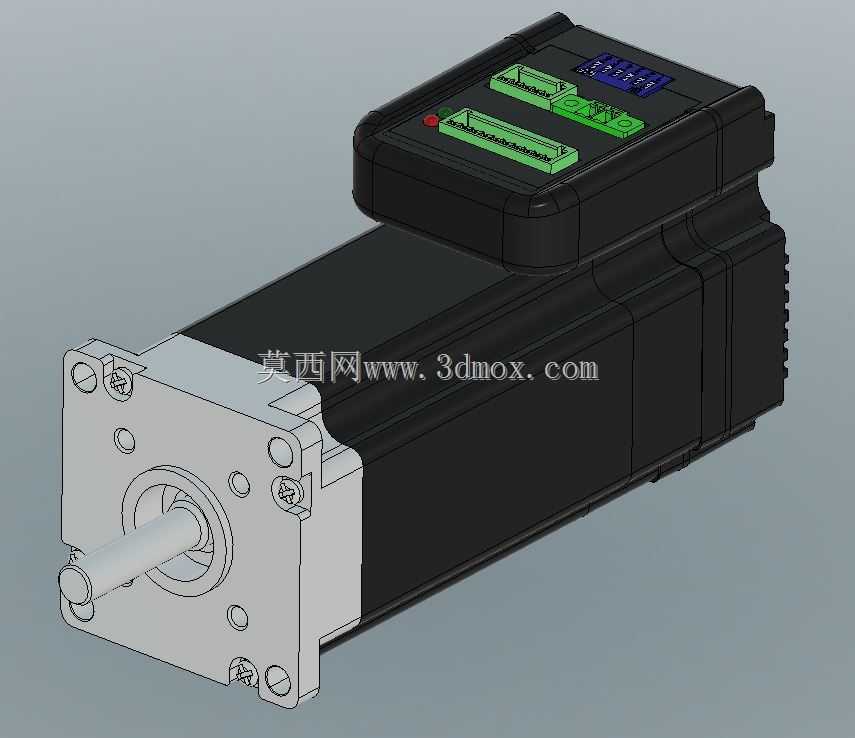

　　从结构组成看，模型包含电机本体、前端法兰、输出轴、后端集成驱动模块以及驱动模块上的接线端子区。前端方形法兰承担主要定位和受力，输出轴从中心伸出，用于连接联轴器或带轮。法兰面上布置了多个安装孔，孔位围绕轴线对称分布，适合通过螺栓固定到安装板。后端驱动模块比电机机身略宽，顶部有两排接线端子和状态显示区域，这意味着在整机三维布局中不能只预留电机圆柱段空间，还必须考虑驱动器接线、插拔、散热和维护所需的上部与侧向空间。

　　设计这类集成式伺服电机时，结构工程师通常会在几个方面反复权衡。第一是轴系与法兰的同轴度，轴伸中心线必须与法兰止口、安装面保持严格几何关系，否则会把径向跳动传递给联轴器和负载。第二是安装面平面度，法兰贴合面若发生翘曲，螺栓锁紧后会造成机壳变形，影响轴承寿命和运行噪声。第三是安装孔边距，孔距修正后要检查孔壁到法兰外缘、到止口边缘的剩余厚度，避免铸件或机加工局部壁厚不足。第四是驱动模块与电机本体的连接刚度，集成式结构虽然节省了柜内安装空间，但后端模块在振动环境下不能出现松动或共振。

　　在设备应用中，这类180W伺服电机适合对响应速度和定位精度有要求但负载不大的场合。例如CNC工作台的轻载进给轴，可以通过联轴器连接滚珠丝杠，把电机旋转转换为直线运动；在包装或分拣设备中，它可驱动短距离同步带，完成推料、挡停或姿态调整；在检测仪器和实验装置中，它又能作为精密回转动力源，带动转盘、夹具或探针机构。由于驱动器集成在电机后端，电控柜内只需布置电源、通信和保护器件，整机布线更短，也有利于减少编码器反馈线缆受到的干扰。

　　三维建模时，安装边界应作为优先确认对象。法兰贴合面应设为装配基准，输出轴中心线作为传动链基准，安装孔按修正后的47.14mm孔距定位。若要制作转接板，板上孔位不宜完全照抄电机孔直径，而应根据所选螺栓规格留出间隙；若设备需要兼容多个厂家电机，转接板可设计成长圆孔或组合孔，但必须保证受力方向不削弱定位能力。轴伸长度、键槽或紧定螺钉位置也要与联轴器同步校核，避免电机轴顶死、夹持不足或与法兰面发生干涉。

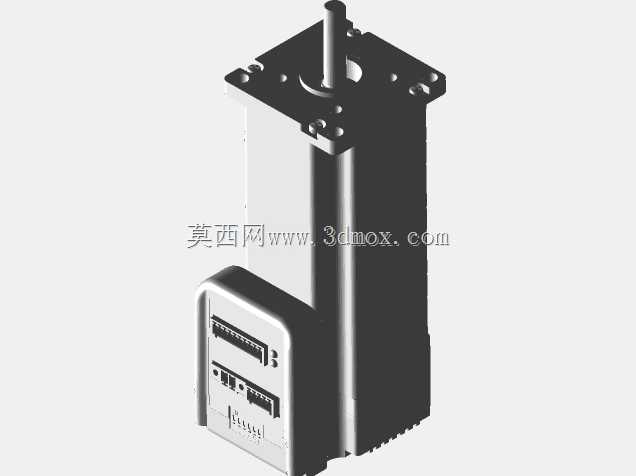

　　外形上，电机主体为近似方形机壳加圆柱过渡，后端驱动模块呈盒体结构，顶部端子区具有明显的操作高度。进行整机布置时，应在驱动模块上方预留接线弯曲半径，在侧向预留插头插拔和状态观察空间，在电机周围保留散热气流通道。对于靠近同步带轮或丝杠支座的位置，还要检查旋转件外圆与电机法兰、螺栓头之间的安全间隙。

　　该模型的价值不在于简单复现电机外观，而在于把容易被忽略的安装孔距差异明确表达出来。对结构设计人员而言，这种修正后的孔位可直接用于安装板建模、支架干涉检查和装配模拟；对设备选型人员而言，它提供了集成驱动式伺服电机在空间占用、接线方向和连接方式上的直观参考；对三维建模从业者而言，模型也展示了如何把法兰、轴伸、端子区和机壳散热筋等细节组织成可用于工程评审的数字样机。

　　在实际工程里，动力参数决定电机能不能带动负载，而安装边界决定电机能不能顺利装进设备。47.14mm这样的尺寸看似只差一点，却会影响孔加工、支架强度、装配工艺和后期维护。把这类尺寸在三维阶段准确建入，并围绕法兰、轴伸、驱动器外轮廓和接线空间完成校核，才能减少样机阶段的返工，让伺服电机在紧凑设备中既装得下，也跑得稳。
