柴油发动机喷油器喷射过程仿真模型

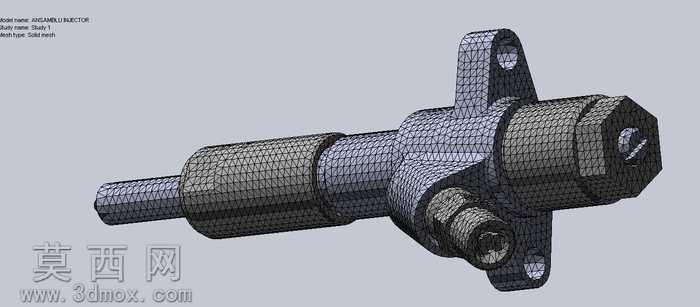

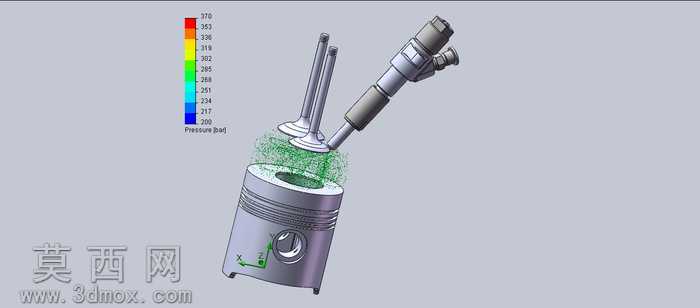

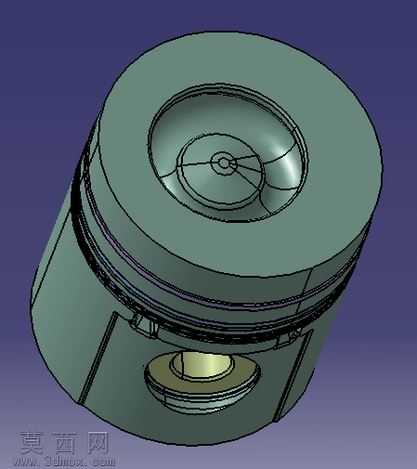

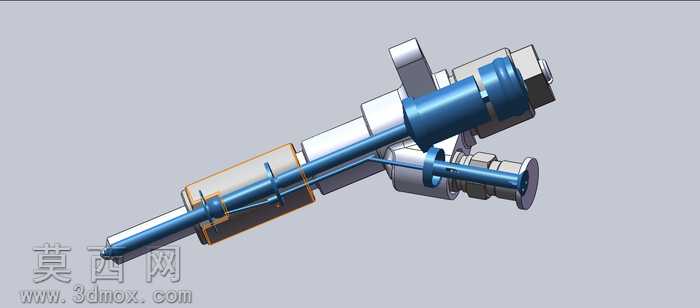

本模型围绕柴油发动机核心燃油供给部件喷油器展开，完整还原了喷油器与发动机活塞组件的配合结构，同时搭建了燃油喷射过程的仿真场景，可直观呈现柴油发动机做功冲程中燃油雾化喷射的完整状态。建模过程中首先对喷油器的核心结构进行精准还原，包含喷油器顶端的燃油输入接口、中部的调压与密封段、底端的喷油嘴结构，所有部件的尺寸比例均参照真实柴油发动机喷油器的工程参数设定，各段的连接结构、密封台阶、安装定位特征都做了精细化建模，确保结构还原度符合机械设计的实际要求。配套的活塞组件部分，完整还原了活塞的裙部结构、活塞环槽、销座特征，与喷油器的安装位置严格匹配真实发动机的燃烧室布局，还原了喷油器伸入燃烧室上方的真实装配位置。模型同时搭建了燃油喷射的仿真效果，通过粒子化的呈现方式模拟高压燃油从喷油嘴喷出后的雾化扩散状态，搭配压力色标图例可直观展示喷射过程中不同区域的压力分布状态，清晰呈现燃油喷入燃烧室后与空气混合的过程形态。材质设置上，喷油器的金属壳体采用合金钢材质渲染，呈现出金属部件的哑光金属质感，活塞部分采用铝合金材质表现，区分不同部件的材质属性，喷射的燃油雾化区域采用半透明的绿色粒子材质，既清晰展示喷射形态，又不会遮挡底部活塞与喷油嘴的结构细节。设计过程中重点考量了结构展示与过程模拟的平衡，既保证单个零部件的结构精度，可用于喷油器、活塞组件的结构教学与拆解参考，又通过仿真效果还原动态工作过程，能够帮助使用者直观理解柴油发动机燃油喷射的工作原理，可用于发动机原理教学、结构设计参考、工作过程演示等多个场景，模型的各部件均做了独立的结构分组，可支持单独拆解查看、装配干涉检查等拓展使用需求。
