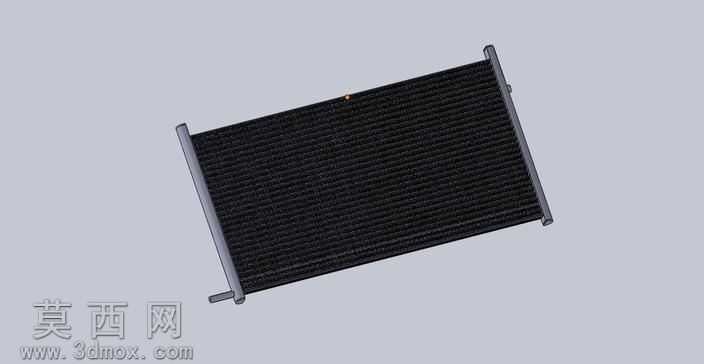

大宇Matiz车用冷凝器热交换器三维设计

本作品为适配大宇Matiz车型的车用冷凝器热交换器三维建模成果，建模过程依托三维设计软件完成全参数化结构搭建，完整复现了车用冷凝器的核心功能结构与装配特征。建模初期先梳理车用冷凝器的换热逻辑与车载安装约束，确定核心换热主体为平行流翅片芯体结构，两侧搭配集流管实现冷媒的分流与汇流，侧边设置安装支脚适配车型机舱内的固定点位，整体外形尺寸严格匹配大宇Matiz车型的预留安装空间，保证结构的适配性。建模过程中对芯体部分采用阵列化特征搭建，逐一定义散热翅片的间距、厚度与排布角度，还原翅片与换热扁管的层叠装配关系，保证换热结构的几何精度；集流管部分采用薄壁拉伸特征构建，预留冷媒进出的接口结构，同时对接口处做倒角过渡处理，还原实际生产中的工艺特征；安装支脚部分通过凸台拉伸与孔位特征完成，精准定位安装孔的孔径与相对位置，保证模型可直接用于后续的装配干涉检查。材质渲染阶段，针对不同部件匹配对应材质属性，散热芯体部分赋予高导热铝合金材质，调整金属粗糙度与反光参数还原铝制换热件的哑光金属质感；集流管与安装支脚部分匹配同系合金材质，根据部件表面处理工艺微调材质光泽度，区分冲压成型与焊接部位的质感差异；整体渲染采用柔和的工业展示光源，多角度呈现模型的结构细节，避免强反光遮挡芯体的细密翅片结构。设计过程中同步考虑仿真验证需求，模型保留了完整的流体域与固体域几何边界，可直接导入仿真软件完成宇宙流仿真计算，通过仿真结果验证不同工况下的换热效率与流阻特性，为后续的结构优化提供精准的几何基础。整个模型严格遵循车用冷凝器的实际生产结构逻辑，无冗余几何特征，各部件的装配关系清晰，既可以用于车载热交换系统的结构教学演示，也可作为车用空调系统设计的参考模型，为同类型微型车冷凝器的改型设计提供可复用的建模框架。
