汽车变速箱齿轮组传动结构三维设计

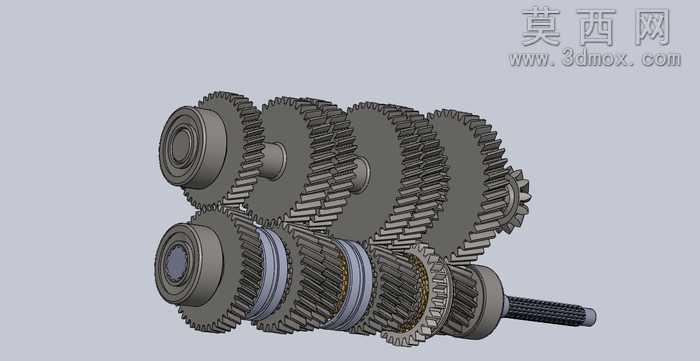

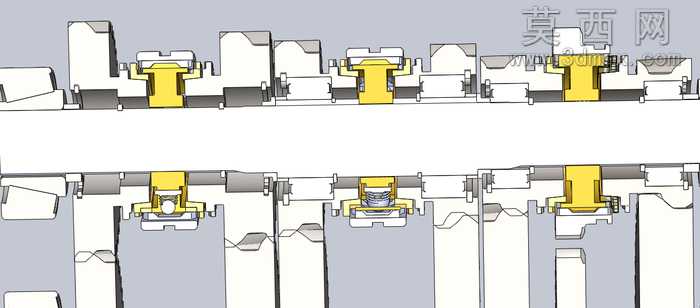

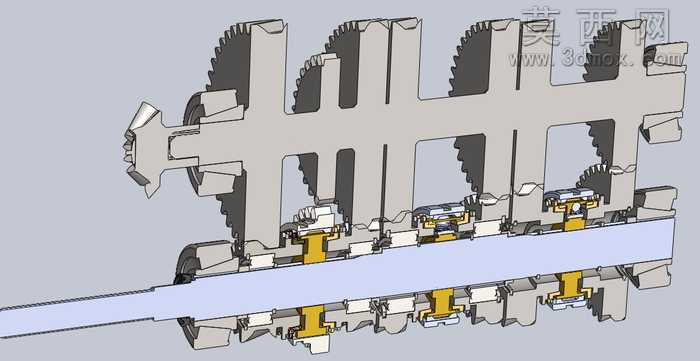

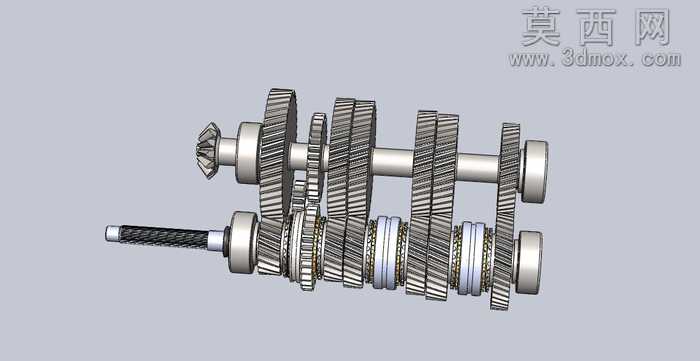

本作品为汽车变速箱齿轮传动结构的三维建模成果，建模过程依托三维机械设计软件完成，全程遵循机械设计规范与汽车传动系统的实际工作逻辑，完整还原了手动变速箱核心齿轮组的装配关系与传动逻辑。建模初期先梳理多档位变速的传动路径，明确不同档位下动力输入轴、中间轴、输出轴上对应齿轮的啮合关系，确定各齿轮的模数、齿数、压力角等核心参数，保证齿轮啮合的传动比符合汽车不同行驶工况的动力输出需求。建模阶段采用参数化建模方式搭建齿轮基体，通过渐开线齿廓的精准绘制保证齿轮啮合的精度，避免传动过程中出现卡滞、干涉问题；对同步器、结合齿、拨叉槽等关键功能结构做了精细化还原，同步环的锥面结构、结合齿的倒角细节都按照实际加工要求做了特征处理，保证模型结构与实物的一致性。装配过程中严格按照实际装配顺序完成各轴系、齿轮、同步组件的配合约束，对轴与齿轮的花键配合、轴承与轴径的过渡配合、同步器的滑动行程都做了限位约束，通过软件的干涉检查功能反复校验，确保各档位切换过程中齿轮、同步器、轴类零件之间无运动干涉。材质与渲染处理上，对传动齿轮赋予合金结构钢材质，调整金属粗糙度与反光参数体现机加工零件的金属质感，对同步环等耐磨部件赋予铜合金材质，对变速箱壳体部分赋予铸铝材质，通过不同材质的区分清晰展现各部件的功能属性；渲染阶段采用柔和的工业展示光源，通过剖面视角的展示方式，直观呈现内部齿轮组的排布与啮合状态，清晰展现不同档位下的动力传递路线。整个设计围绕汽车变速箱的变速传动核心功能展开，既保证了各零件结构尺寸的合理性，也完整还原了变速箱内部的传动逻辑，可用于机械原理教学、传动结构演示以及相关设计方案的参考验证，模型的结构细节完整，装配关系准确，能够直观展现手动变速箱通过不同齿轮副啮合实现传动比切换、适配不同行驶动力需求的工作原理。
