拖车行走轮轴总成结构设计方案

　　该轮轴总成主要面向小型拖挂设备、厂区转运平板车、轻型试验拖车等低速行走场景，承担整车承载与行进导向功能。在实际工程应用中，这类结构常被用于物料转运拖车、户外检测设备搭载平台、小型农用挂具等场景，其核心作用是将车架载荷均匀传递至两侧轮胎，同时保证行走过程中轮体转动顺畅、两侧轮距保持稳定，避免行进中出现轮体偏摆、轴体受扭变形等问题。

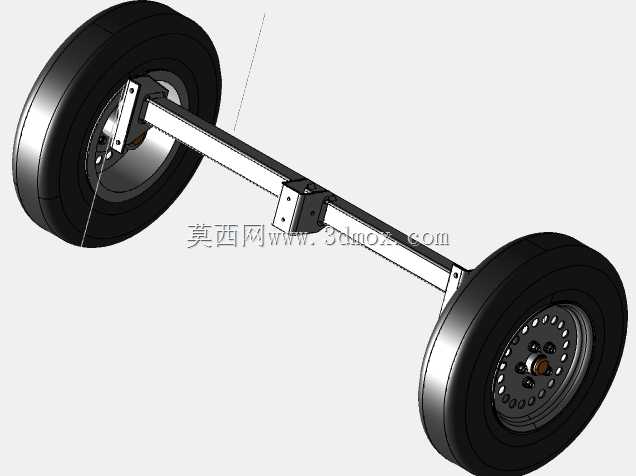

　　从结构组成来看，总成包含左右两个充气橡胶轮胎、钢制轮毂、连接轴体以及中部安装支座。轮胎采用深胎纹设计，橡胶材质具备一定弹性，可在硬化路面、碎石路面等不同工况下缓冲路面冲击，降低颠簸对上部搭载设备的影响；轮毂为多孔位钢制结构，轮盘上的安装孔用于与轴端法兰对接，孔位排布经过同轴度校核，可保证轮体转动时的径向跳动控制在合理范围内，减少行走过程中的振动。

　　连接轴体采用矩形截面杆件设计，相较于圆轴，矩形截面在承受垂直载荷时具备更好的抗弯截面模量，同时其平面结构更便于与中部安装支座进行焊接或栓接固定，装配时无需额外加工定位平面，可简化生产工序。轴体两端设置连接法兰，法兰与轴体端部采用满焊连接，焊缝位置避开应力集中区域，保证轴端与轮毂连接的结构强度。中部的方形安装支座为车架对接接口，支座上预留有安装孔位，可通过螺栓与拖车车架底部的安装梁固定，支座与轴体的连接位置经过受力优化，处于整车载荷的中心传递路径上，可避免轴体出现额外的附加弯矩。

　　设计过程中首先确定的是轮距参数，两侧轮胎外侧的间距需匹配拖车车架的宽度边界，保证整车行走时的横向稳定性，避免转弯时出现侧倾风险；轮胎的外径则根据拖车的最小离地间隙要求选定，既要保证通过性，也要控制整车重心高度。轴体的截面尺寸依据额定承载重量计算得出，需校核满载工况下轴体的最大挠度，保证轴体变形量在允许范围内，防止因轴体弯曲导致轮胎出现异常磨损。轮毂与轴端的连接螺栓规格、数量也结合承载扭矩进行匹配，确保行进中连接副不会出现松动。

　　安装边界方面，中部安装支座的孔位间距需与车架底部的安装梁开孔保持一致，装配时可直接对位穿入螺栓完成固定，无需对车架进行二次加工。轮胎安装后，其上部与车架底部之间预留有足够的跳动空间，可满足轮胎在缓冲路面冲击时的上下位移需求，避免轮胎与车架发生运动干涉。两侧轮体的安装同轴度在装配时需进行找正，保证两轮的旋转中心线重合，防止拖车行走时出现走偏、轮胎拖磨等现象。

　　在细节设计上，轴体表面做了防锈处理，可适应户外潮湿、多尘的使用环境，延长结构使用寿命；轮毂的轮辋部位做了加强设计，可承受低速行驶时的径向冲击；轮胎的充气压力可根据实际承载重量进行调整，在轻载工况下降低气压可进一步提升缓冲效果，重载工况下适当提升气压则可减小轮胎变形量，降低滚动阻力。整个总成采用模块化设计，当轮胎出现磨损或轮毂部件损坏时，可单独对相应部件进行拆卸更换，降低维护成本。
