MKS步进驱动TL平滑转接模块结构

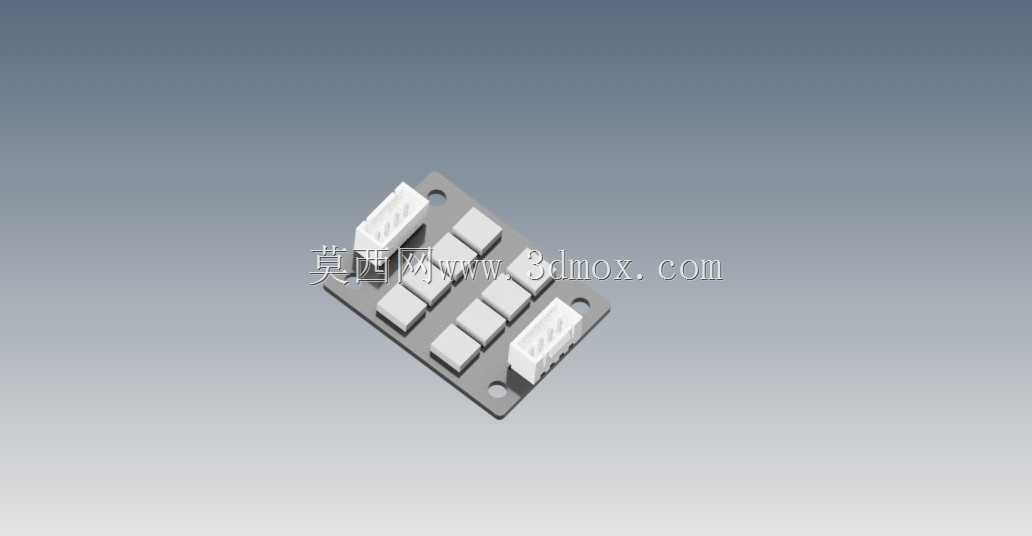

　　该模块面向步进电机控制系统中的信号转接与驱动输出优化场景，常见于桌面型数控设备、3D打印运动轴、小型机械手、点胶平台以及教学实验台架。实际装机时，它通常布置在控制板与步进电机之间，靠近驱动安装区域，用于缩短高频信号走线长度，降低线束交叉带来的干扰，同时为多路线圈连接提供统一的物理接口。板体采用矩形平板布局，四个角部设置安装孔，可直接通过铜柱或螺钉固定在型材框架、电气安装板或设备内腔平面上。孔位分布围绕板边对称布置，使装配后受力均匀，也便于在维护时整体拆装。板面中部布置多组贴片元件，靠近两侧边缘设置白色插接端子，端子方向与板边平行，方便电机线和控制线从侧向引入，避免顶部空间被连接器占用。这种布局对紧凑设备尤其重要，

　　当控制箱内部层距有限时，侧向插拔可以减少上方操作空间需求。从结构设计角度看，模块没有复杂运动件，建模重点在于准确还原PCB轮廓、安装孔中心距、端子外形高度以及贴片元件的相对位置。板边做了平直处理，局部开孔用于避让或固定，四角孔位带有足够的安全边距，可防止螺钉头压到表层线路。端子座采用多Pin并排形式，针脚间距按常规接插件尺度表达，接线端保留插拔方向，使装配人员在三维环境中即可判断线束走向。元件区按功能分组排布，功率相关元件与接口区域相邻，信号路径短而直接；不同高度的元件在板面上形成明确层次，用于干涉检查时判断上方盖板或相邻板卡的安全距离。在设备选型阶段，这类模型的价值主要体现在安装边界确认。工程师可将其放入完整电气总成中，

　　核对板体长度、宽度、厚度与端子突出高度，检查与旁边电源、继电器、散热片或线槽的间隙。若设备采用堆叠式控制板，该模块的顶部最高元件决定层间支撑柱最小高度；若采用平铺安装，则四角孔位决定安装板开孔位置。模型还可用于生成装配示意，帮助线束工程师确定电机线长度、扎带固定点以及接插件插拔所需的手指空间。实际应用中，步进驱动器周边往往存在脉冲信号、电机电流和散热气流的耦合问题。将转接模块作为独立结构件纳入整机模型后，可以提前评估其与散热片、风扇风道的关系。若模块靠近发热器件，需保留自然对流空间；若设备内部有风扇定向送风，则板体不应阻挡关键驱动芯片的冷却通道。板面元件高低错落也会影响气流，较高的端子和电容可能形成局部遮挡，

　　因此在布局阶段通过三维模型进行空间校核比二维图纸更直观。该结构还兼顾了小批量设备装配的工艺性。四角安装孔支持快速锁付，矩形本体便于在工装中定位；两侧连接器采用相同方向排列，可减少错插概率，并使线束整理更规整。对于需要频繁更换驱动模块的实验平台，统一的孔位和接口高度能够提高互换性，降低改型成本。建模时应保证安装孔与板边、端子与孔位之间的尺寸关系稳定，避免因外观简化而丢失装配约束。整体而言，这是一块服务于运动控制链路的电气连接与驱动辅助模块，结构虽小，却直接影响控制箱内部布局、线束路径、维护便利性和系统抗干扰能力。在完整设备数字样机中纳入该模块，可使电气与结构设计并行推进，在加工实物前发现空间不足、插件干涉、走线过长和维护困难等工程问题。
