V型八缸发动机曲柄活塞总成结构设计

　　这套V型布局的曲柄活塞组件，是往复式内燃机的核心运动总成，在乘用车大排量动力单元、工程机械动力系统、固定式发电机组以及小型船舶推进动力中都有广泛应用。整套机构承担着将燃烧室内燃气爆发产生的直线往复作用力，转化为曲轴旋转扭矩输出的核心职能，其结构合理性直接决定动力单元的运转平顺性、机械效率与服役寿命。

　　从实际装机工况来看，活塞在气缸内完成进气、压缩、做功、排气四个冲程的往复运动，顶部直接承受高温高压燃气的冲击，因此活塞本体采用轻量化设计，裙部预留热膨胀余量，避免热态下出现拉缸或卡滞。活塞销采用全浮式装配结构，两端通过卡簧限位，既保证连杆小头与活塞之间的灵活转动，又能在交变载荷下均匀分散接触应力。连杆杆身采用工字形截面，在保证抗弯抗扭刚度的前提下尽可能降低往复运动质量，减小高速运转时的惯性力冲击。

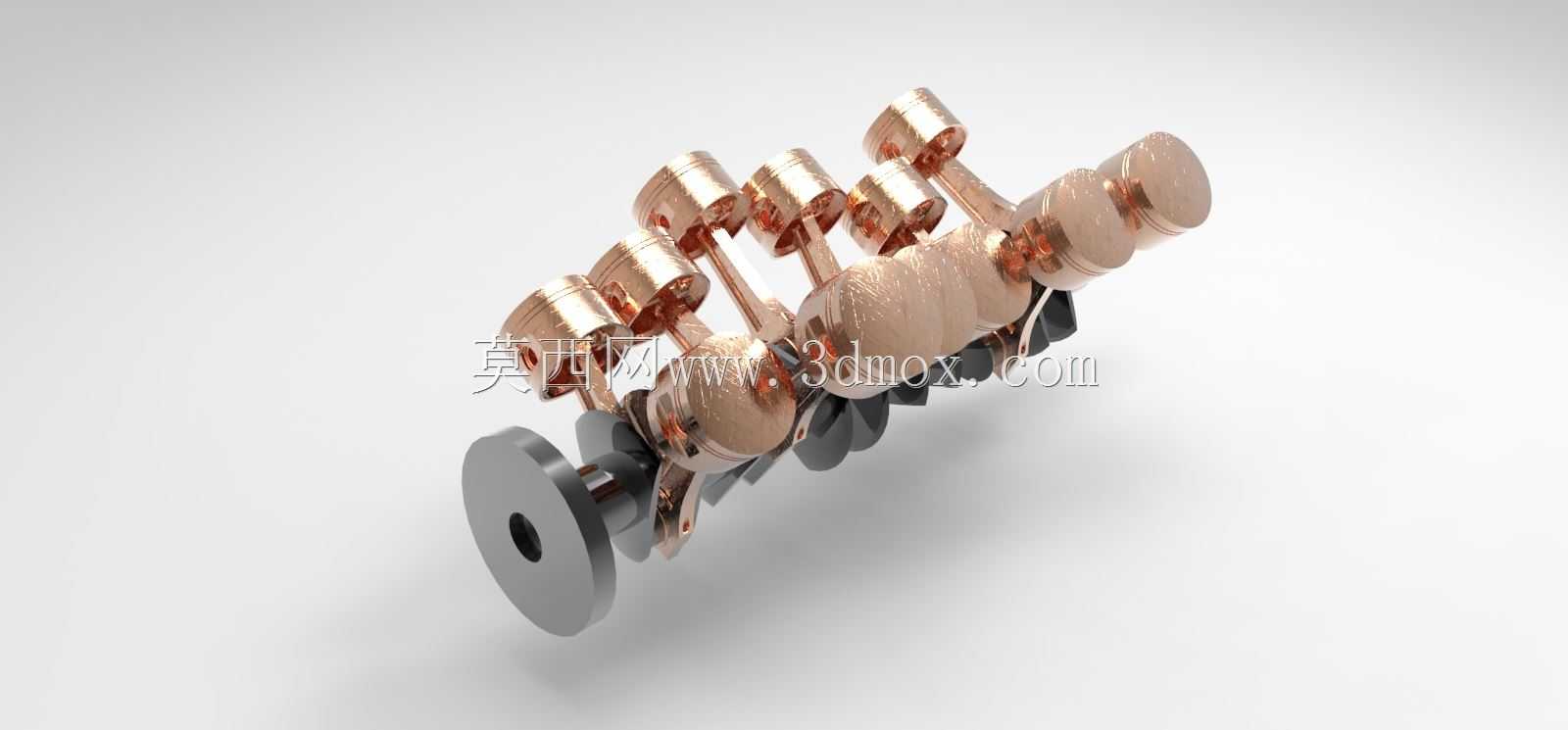

　　设计过程中首先需要确定V型夹角的取值，图中采用的90度夹角是V8机型的经典布局，该角度能够平衡两侧气缸的点火间隔，让一阶、二阶往复惯性力得到较好的自平衡，大幅降低整机振动水平。曲轴采用整体式锻造结构，连杆轴颈沿圆周方向错开布置，对应各缸的点火顺序，保证动力输出连续无明显冲击。主轴颈与连杆轴颈之间设置圆滑过渡的圆角，避免应力集中导致疲劳断裂，轴颈表面需进行精加工与硬化处理，满足轴瓦配合的高精度要求。曲轴两端分别预留前端轮系安装位与后端动力输出法兰，前端可驱动正时机构、水泵、发电机等附件，后端通过飞轮连接变速箱或负载设备。

　　安装边界方面，整套总成的轴向尺寸由曲轴总长度、两端伸出轴长度以及飞轮安装空间共同决定，径向尺寸需匹配V型两列气缸的中心距与缸体内部型腔宽度。装配时需严格控制各缸活塞的上止点位置一致性，活塞环开口间隙、连杆螺栓拧紧力矩、曲轴轴向窜动量都有明确的公差要求。曲轴主轴瓦与连杆瓦需预留合理的配合间隙，保证压力润滑油膜能够稳定建立，避免干磨烧瓦。

　　在结构验证阶段，需要通过运动学仿真校核活塞在全行程内的运动轨迹，确认活塞不与气门、气缸盖发生干涉，同时分析连杆在最大爆发压力下的变形与应力分布，优化薄弱部位的截面尺寸。曲轴的动平衡校正也是关键工序，通过在平衡块上去重，将高速旋转时的不平衡量控制在允许范围内，避免整机出现异常振动。整套机构的各运动部件之间采用压力润滑与飞溅润滑结合的方式，缸体上的主油道将润滑油输送至各主轴颈，再通过曲轴内部的斜油孔送达连杆轴颈，保证所有摩擦副持续得到润滑与冷却。
