斯特林发动机结构设计与原理展示

　　这款斯特林发动机属于外燃式闭式循环动力机械，其核心工作逻辑是通过外部热源对气缸内封闭工质持续加热，配合冷端散热形成稳定温差，驱动工质在冷热腔室间周期性膨胀、压缩，再通过曲柄连杆机构将活塞的往复直线运动转化为飞轮的旋转运动，最终实现热能向机械能的连续转换。从实际应用场景来看，这类小型斯特林发动机既可以作为教学演示器具，直观展示外燃机的工作循环与能量转换过程，也可用于低品位热能回收场景的原理验证，在分布式微型发电、余热利用等领域具备一定的探索价值，同时也常作为机械结构设计的典型案例，用于训练曲柄连杆机构、密封结构、传动系统的协同设计能力。

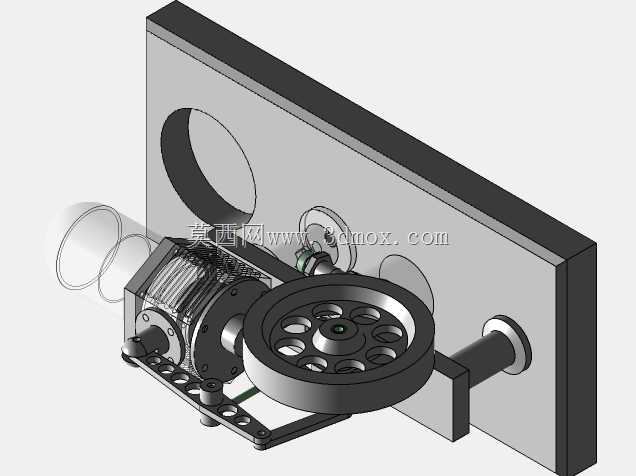

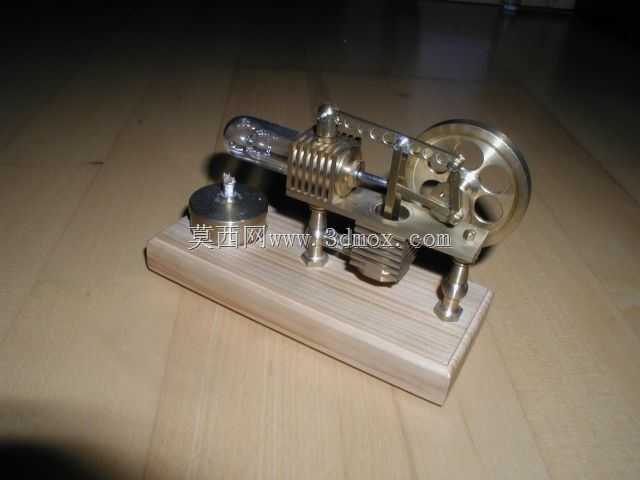

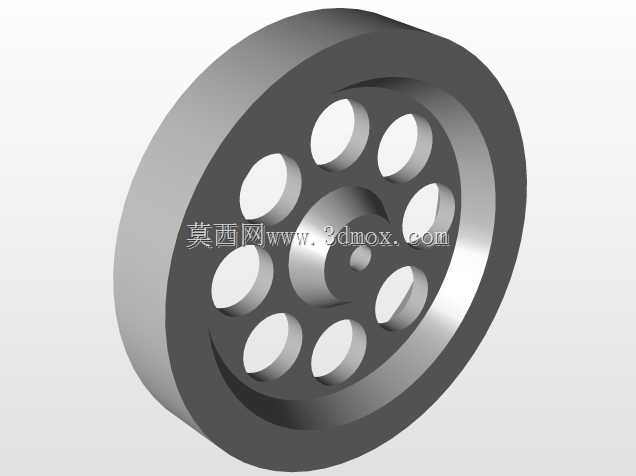

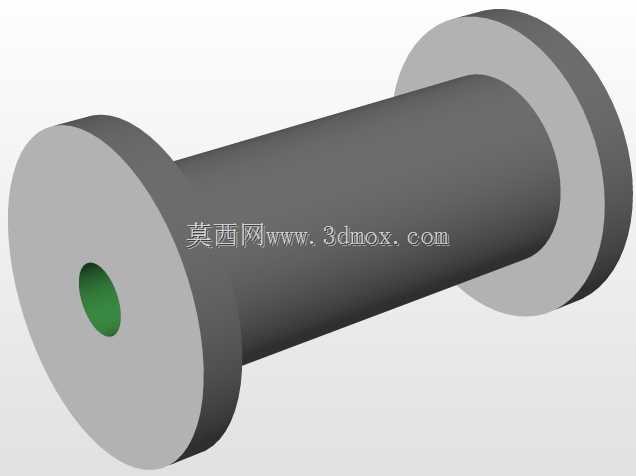

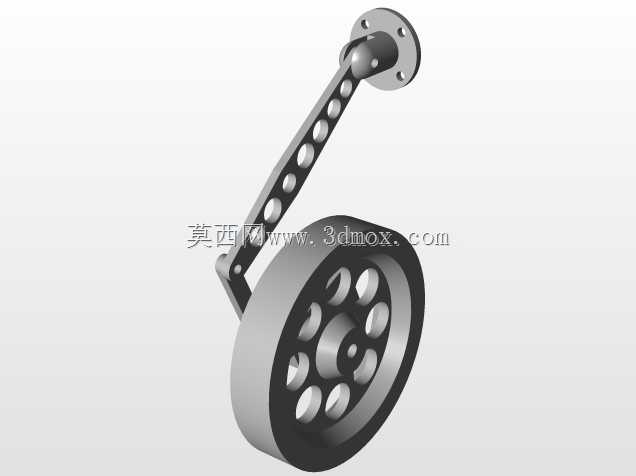

　　在功能特性层面，该机型采用了双缸同轴联动的布局形式，动力缸与置换缸分别承担工质做功输出与工质冷热端置换的功能，二者通过曲柄相位差匹配实现运动时序的精准配合，避免了工质循环过程中的运动干涉。飞轮采用大直径轮缘结构，能够储存足够的转动惯量，有效抵消活塞往复运动产生的惯性冲击，让整机运转更加平稳，即使在热源温度波动较小的工况下，也能维持连续稳定的旋转输出。整机的支撑结构采用木质底座搭配金属支柱的组合形式，既保证了各运动部件的安装同轴度，也通过底座的配重降低了运转过程中的振动传递，减少了额外的固定需求。

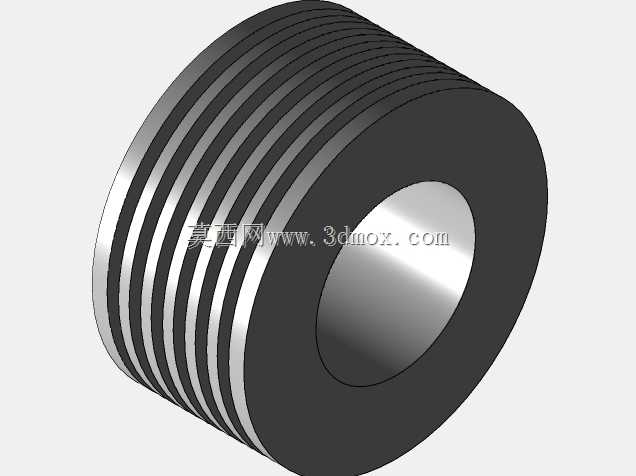

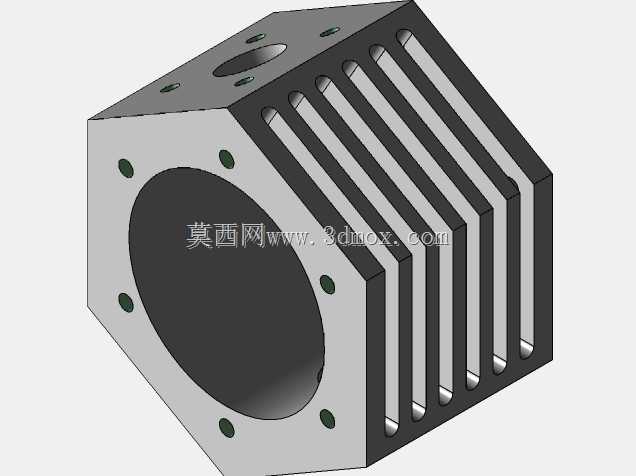

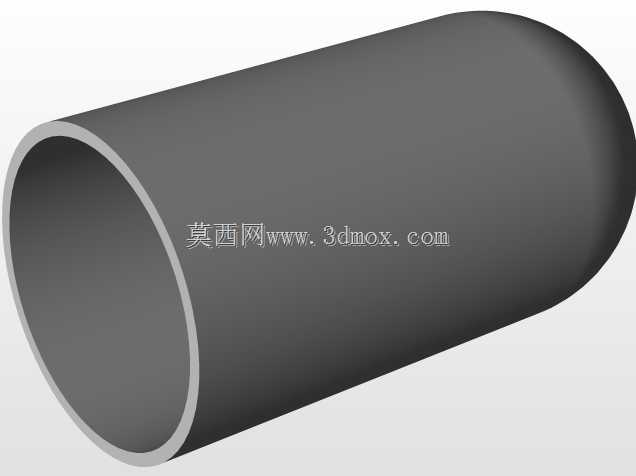

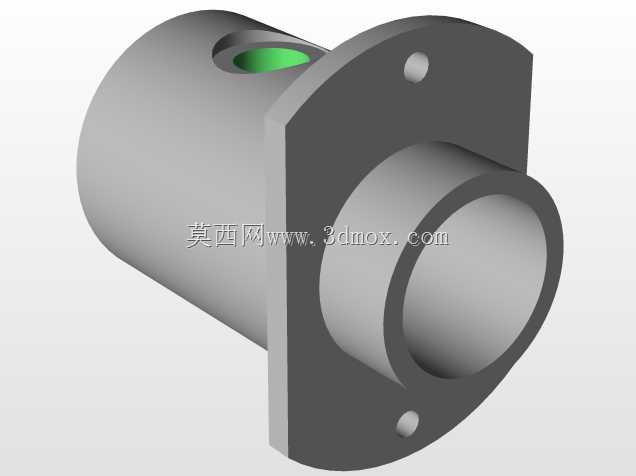

　　从设计思路来看，该结构优先保证了运动机构的可视性与装配工艺性，所有传动部件均外露布置，便于观察活塞运动、连杆摆动、飞轮旋转的完整动作流程，也降低了后期维护与部件拆装的难度。气缸外部设置了密集的散热鳍片，能够增大冷端与空气的接触面积，提升工质压缩阶段的散热效率，进而拉大冷热端温差，提升循环热效率。加热端采用外置热源直触的结构形式，无需对气缸内部进行改造，即可适配酒精灯、小型电加热片等多种低温热源，降低了演示与测试的门槛。各运动铰接点均采用间隙配合设计，在保证转动灵活性的同时，预留了热膨胀余量，避免长时间受热后出现卡滞问题。

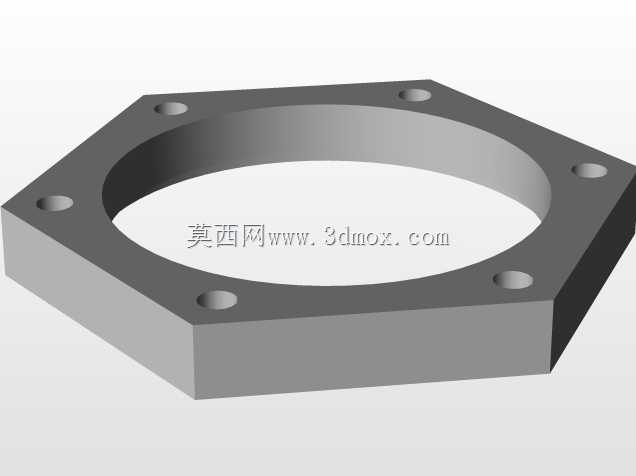

　　在外形尺寸与安装边界方面，整机以木质底座为安装基准，底座采用矩形平板结构，四个角点设置有金属支撑柱，用于固定气缸、曲轴支座等核心部件，整体占地面积较小，可直接放置于实验台、桌面等平面使用，无需额外预埋固定结构。曲轴组件的安装轴线与底座平面保持平行，飞轮的旋转平面与底座长边方向垂直，运转过程中飞轮外缘不会超出底座的宽度边界，避免了旋转部件与周边物体发生干涉。气缸的轴向布置方向与底座长边平行，加热端伸出底座边缘一定距离，既方便外部热源靠近加热，也避免热源直接烘烤底座，提升使用安全性。置换缸与动力缸的中心距经过匹配设计，保证连杆在整个运动行程中不会与气缸外壁、支撑柱发生碰撞，整机的高度方向以飞轮顶端为最高点，所有部件均未超出该高度边界，整体结构紧凑，空间利用率较高。

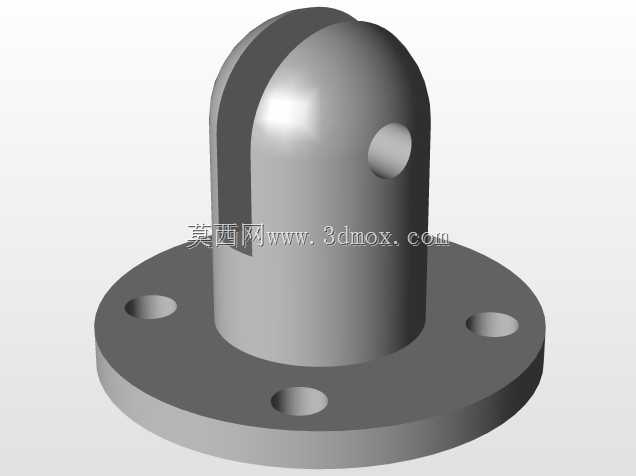

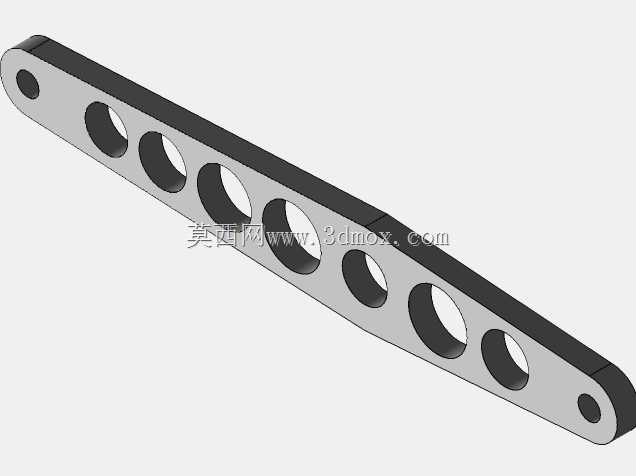

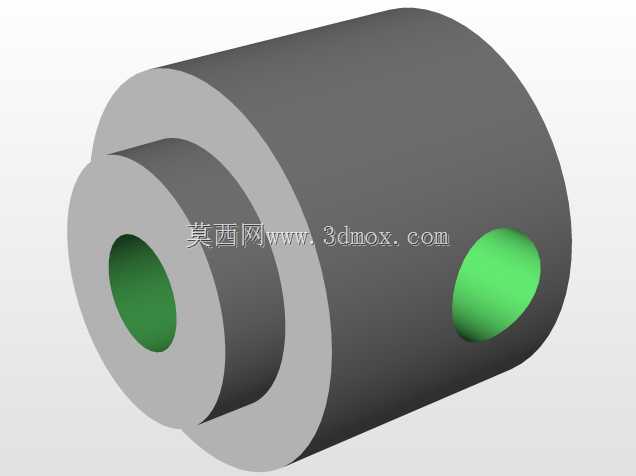

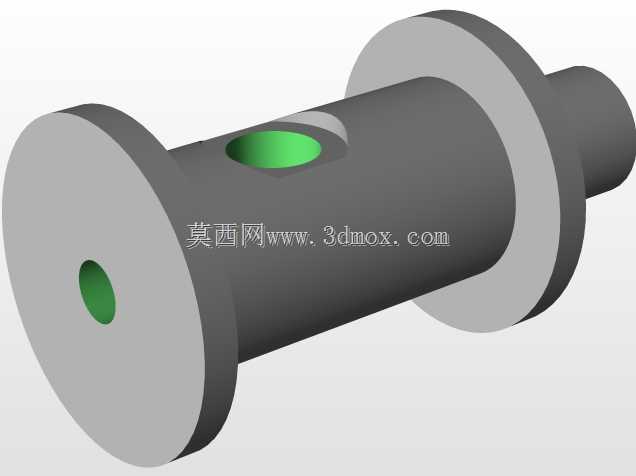

　　在结构细节设计上，活塞与气缸之间采用精密间隙密封，无需额外加装密封件即可保证工质的封闭性，同时减少了运动摩擦阻力。连杆两端分别与活塞销、曲柄销铰接，铰接孔的同轴度直接影响整机的运转顺畅度，建模过程中需要严格控制各铰接点的位置公差，避免出现过约束导致的运动卡滞。曲轴采用偏心轴结构，两个曲柄的相位差严格匹配斯特林循环的时序要求，保证置换缸与动力缸的运动形成正确的相位配合，这也是整机能够正常运转的核心结构要点。
