Tokico六活塞右侧制动卡钳结构设计

　　这款六活塞右侧制动卡钳主要面向乘用车辆前轮制动系统的结构设计与选型验证场景，在整车底盘制动模块中承担将液压压力转化为夹紧制动力的核心作用。卡钳本体采用侧向布置的多活塞布局，六个活塞沿制动盘摩擦面圆周方向有序排布，相比传统单活塞或双活塞浮动卡钳，能够在制动片与制动盘接触区域形成更均匀的面压分布，有效降低局部热斑生成概率，同时减少制动片偏磨现象，延长摩擦片的实际服役周期。

　　从实际装车边界来看，该卡钳为右侧RH布置版本，安装耳位与转向节的对接孔位需严格匹配整车悬架硬点坐标。建模过程中优先约束了两个安装孔的中心距、安装面平面度以及卡钳内缘与轮辋内侧的安全间隙，避免在极限转向或悬架跳动过程中出现运动干涉。卡钳本体外侧预留的制动片退让空间、内侧活塞腔的排布深度，均围绕制动盘厚度、制动片磨损极限以及行车制动时的热膨胀量进行校核，保证摩擦片在全寿命周期内都能顺畅回位，不会出现拖滞或卡滞问题。

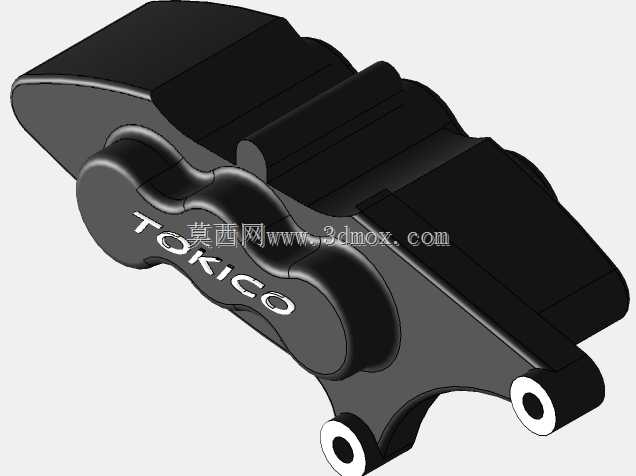

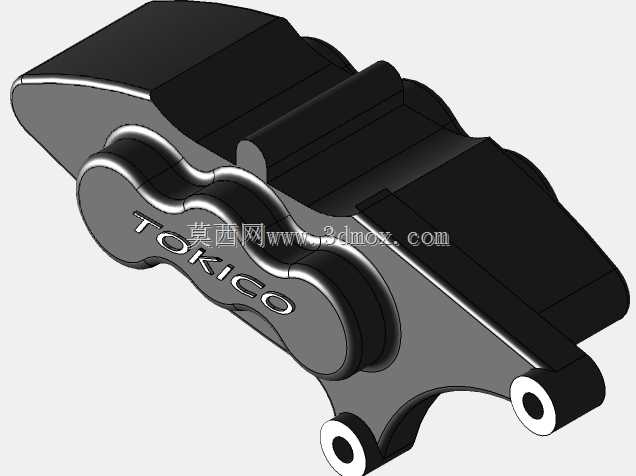

　　外形结构上，卡钳壳体采用一体化铸造成型思路，外侧加强筋沿活塞腔轴向延伸，既提升了壳体在高压制动液作用下的刚性，又控制了整体重量。壳体表面的品牌标识区域做了平整化处理，不影响本体受力路径。进出油口的位置布置在卡钳内侧靠上区域，便于制动管路沿转向节内侧走线，同时减少泥水、碎石直接冲击接口的概率。放气螺钉的位置设置在腔体最高点，能够在制动系统排气过程中顺利排出腔内空气，保证制动踏板脚感线性一致。

　　设计思路上，多活塞结构将总制动力拆分为多段输出，不同直径的活塞可根据制动盘径向压力分布进行匹配，使摩擦片在制动过程中受力更均衡。卡钳的桥部厚度经过刚度校核，在最大制动液压力下不会产生过大开口变形，避免摩擦片出现锥状磨损。活塞腔的密封沟槽采用标准矩形密封结构，依靠密封圈的弹性变形实现活塞自动回位，同时密封件的压缩量需控制在合理区间，既保证制动解除后活塞能快速回位，又能防止外界泥水进入活塞腔造成腐蚀。

　　在整车应用中，这类多活塞固定卡钳通常搭配大直径通风制动盘使用，适合对制动热稳定性要求较高的行驶场景。制动时高压制动液进入六个活塞腔，推动活塞同步向制动盘两侧施压，夹紧制动盘产生摩擦力矩；松开制动踏板后，管路压力下降，密封圈带动活塞回位，摩擦片与制动盘之间保留微小间隙，解除制动阻力。建模时还需考虑制动片的更换空间，卡钳外侧开口尺寸需保证摩擦片能够从上方或侧向直接取出，无需整体拆卸卡钳本体，提升售后维护便利性。

　　安装边界方面，卡钳安装面与转向节贴合面的粗糙度、螺栓孔位置度都有明确要求，装配时需使用规定扭矩紧固连接螺栓，并保证卡钳与制动盘同轴度在允许范围内。卡钳外缘与轮毂、防尘罩、悬架摆臂之间的静态间隙需在冷态下预留足够余量，同时校核制动盘热膨胀、悬架跳动及转向极限状态下的动态间隙，防止出现摩擦异响或部件损坏。整体结构在三维建模中完整还原了活塞腔、安装耳、油口、加强筋及摩擦片容纳空间，可直接用于制动系统装配校核、运动干涉检查以及结构刚度分析参考。
