汽车制动压力比例调节阀结构

　　在乘用车制动系统的管路布置中，前后轴制动力分配并不是完全等压输出的。空载或轻载时，后轴载荷明显小于前轴，如果制动主缸输出的液压直接等比例传递到后轮分泵，后轮会先于前轮抱死，车辆在湿滑路面容易出现甩尾。这个比例阀的作用，就是在制动压力升高到设定拐点后，对后轴管路压力进行衰减，使前后制动力更接近理想分配曲线。

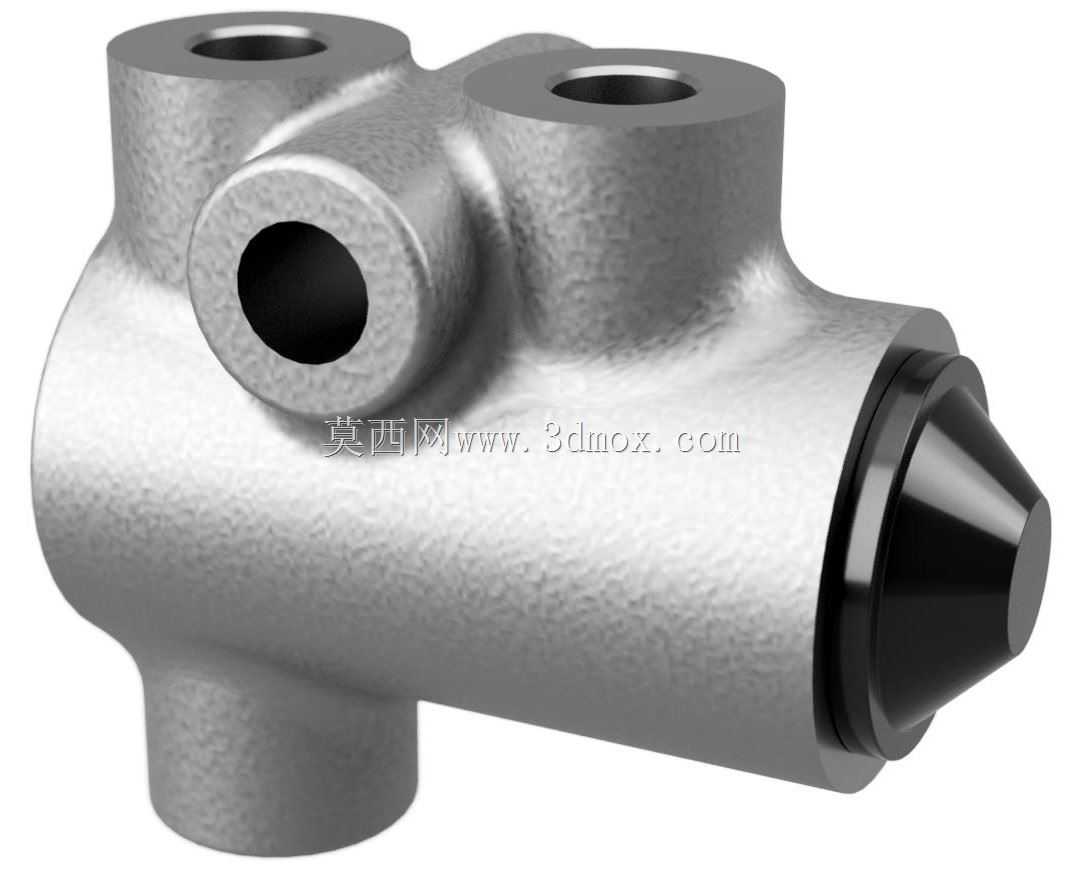

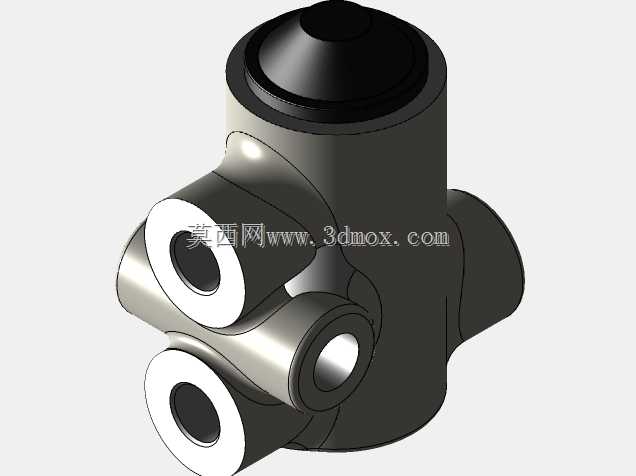

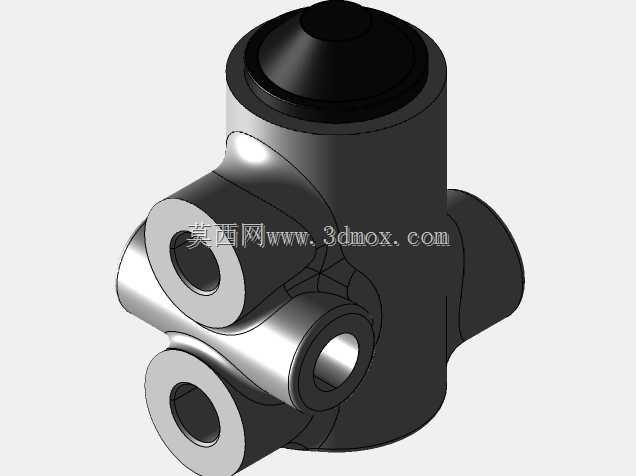

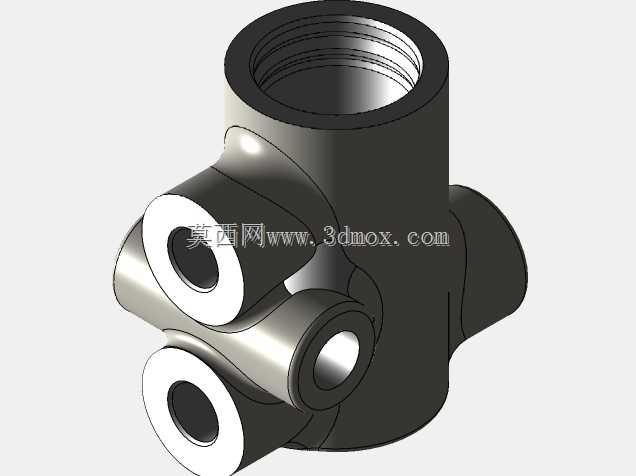

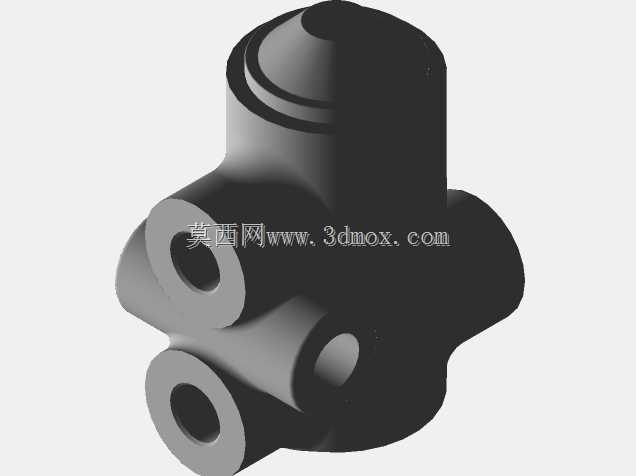

　　阀体采用整体金属结构，外部没有复杂的支架或悬臂，主要功能面集中在几个加工孔口和端部调节端。从外观看，三个带内螺纹的接口分别承担输入、输出和旁通或检测功能，其中两个接口规格为M10x1，这是汽车制动硬管和软管总成中非常常见的连接尺寸。M10x1螺纹的小径、牙距和密封面直径都比较适合十兆帕级制动液压，配合扩口或密封垫圈后，能够在反复踩踏和温度循环下保持密封。

　　设计这类阀件时，首先要确定的是安装边界而不是外观。阀体上各接口的方向决定了制动管路在车身上的走向，也影响装配时扳手的操作空间。若接口轴线与周边纵梁、燃油箱或悬架杆件距离过近，即使阀体本身功能正确，总装时也会出现无法拧管或后期维护困难的问题。因此三维建模阶段需要把接口中心距、螺纹有效旋合长度、端部六角或圆柱面的包络尺寸全部建出，而不是只做一个示意性实体。

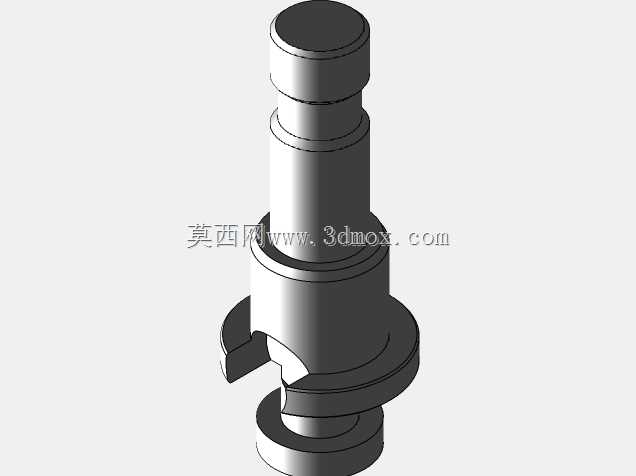

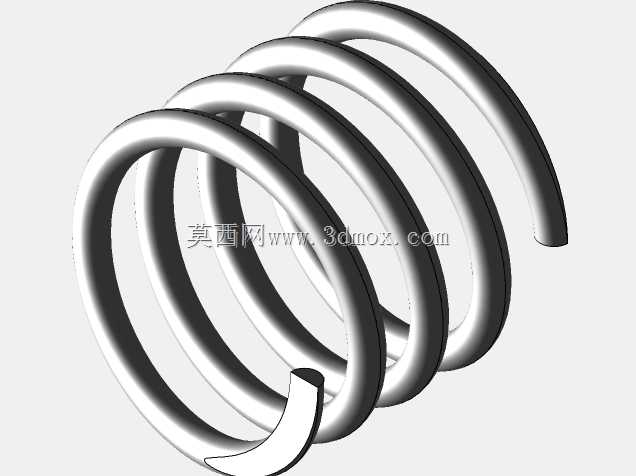

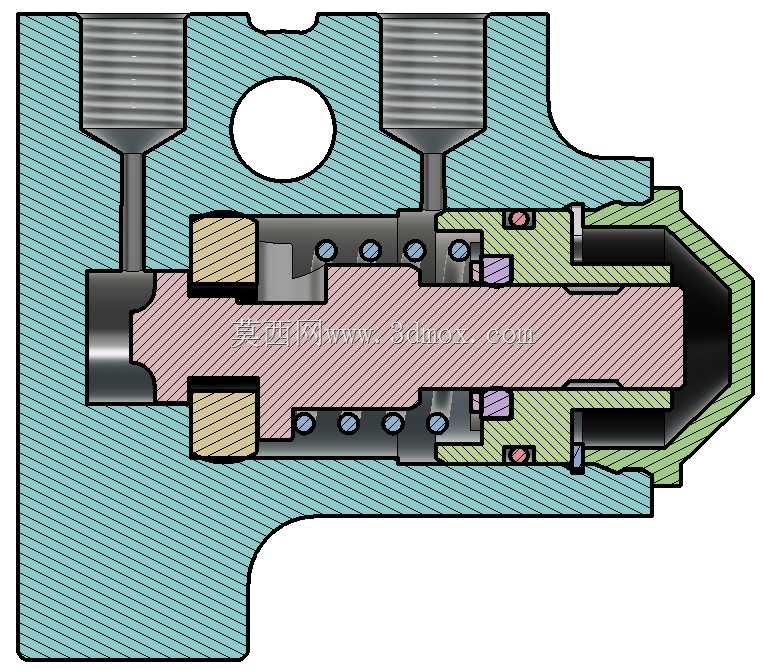

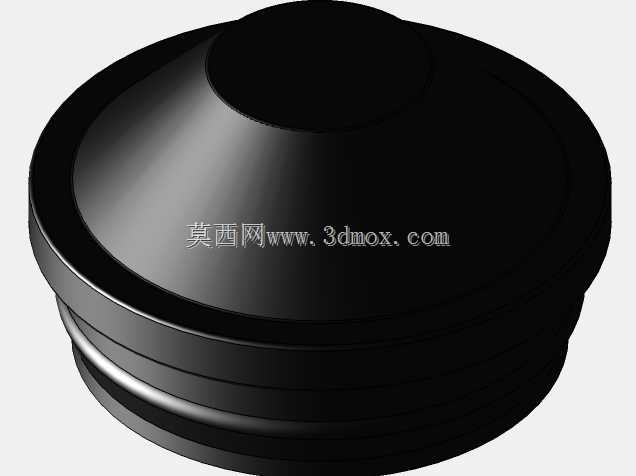

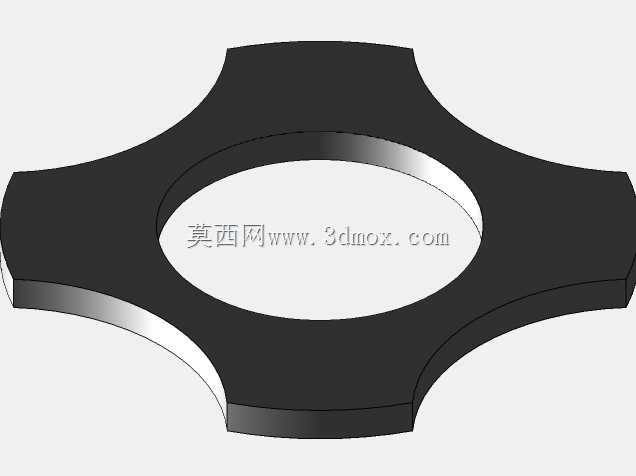

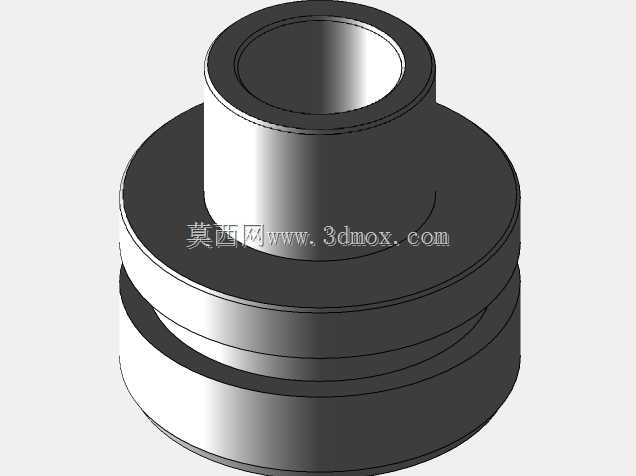

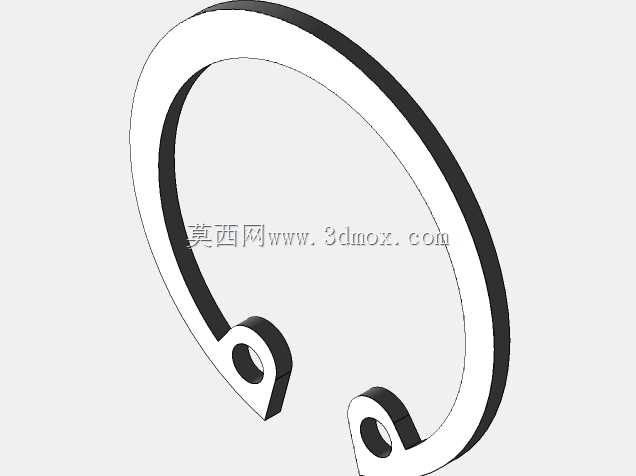

　　从功能结构看，阀体内置的活塞、弹簧和密封件构成压力调节核心。低压阶段，液流通道基本贯通，前后制动压力同步上升；当前腔压力克服弹簧预紧力后，活塞移动并截流或节流，后轴输出压力按较低斜率增长。端部黑色锥状结构对应调节或封堵区域，其轴向位置会影响弹簧预紧量，也就是压力拐点和衰减比例。建模时应保留这部分的装配关系，因为它直接关系到阀的性能标定，而不是单纯的外观装饰。

　　外形上，阀体表面呈现铸造后的粗糙质感，说明毛坯很可能采用压铸或精密铸造工艺，再对孔口、端面和密封面进行机加工。铸造圆角和拔模斜度不能随意删除，它们影响金属液充型、模具脱模和应力分布。若在数模中把所有过渡面都做成尖角，后续做有限元分析会在边缘产生虚假应力集中，铸造厂也无法按图生产。

　　安装方面，这类比例阀通常通过阀体上的孔位固定在车身或底盘支架上，固定面需要承受制动踏板快速作用时产生的液压反力。虽然阀体本身质量不大，但制动压力脉冲会通过管路传递到接口，因此螺栓孔位置、接触面平面度以及阀轴方向都要纳入底盘总布置校核。三维模型中应明确安装孔的孔径、沉孔深度和相邻接口的最小净距，便于管路设计人员同步布置硬管卡箍和橡胶隔振件。

　　在制动系统匹配中，比例阀不是孤立元件。它需要与主缸缸径、前后分泵面积、制动盘或制动鼓效能半径、轮胎附着系数以及车辆轴荷共同计算。若车型存在满载和空载差异较大的情况，固定比例阀只能提供折中特性；而在小型车平台上，这种结构简单、成本较低的单线调节器仍能满足基础安全需求。模型中的接口数量和通道形式，也提示它适用于单路后制动压力调节，而不是多通道ABS模块。

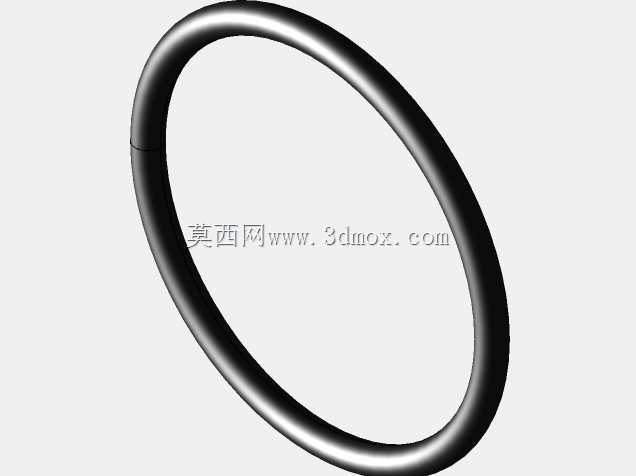

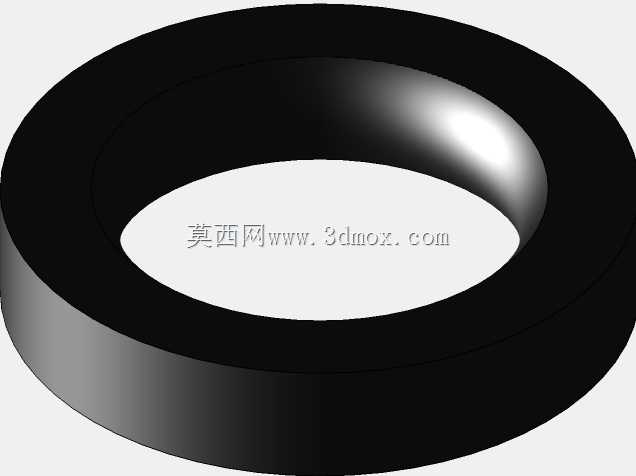

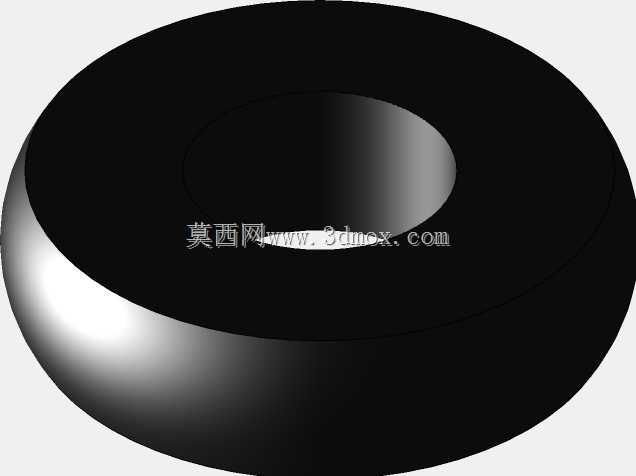

　　从维护角度看，外露螺纹孔和端部调节区域需要避免泥水长期积存。阀体材料和表面处理应具备一定耐蚀性，密封件材料则要兼容制动液。三维结构设计时，孔口倒角不仅用于去毛刺，也能在装配时保护O形圈或密封垫圈不被切伤。端部锥面与内部阀芯的同轴度需要控制，否则会造成偏磨、卡滞或压力滞后。

　　在工程应用里，这个模型可用于底盘制动管路的干涉检查、装配工艺演示以及阀类零件的结构学习。建模者需要区分铸造毛坯面、机加工面和装配密封面：毛坯面保留不均匀纹理和圆角，机加工面体现平整的孔口和端面，调节端则表现出与阀体不同的表面处理或材料颜色。这样的数模既能用于展示，也能为后续工程图、工艺卡和性能样件制作提供可靠基础。
