车辆液压制动卡钳结构设计方案

　　这款制动卡钳的三维结构，核心服务于乘用车辆、轻型非道路作业车辆的盘式制动系统，是轮端制动执行的核心承载部件。在整车制动链路中，卡钳直接承接制动主缸传递的液压压力，将液压力转化为夹紧制动盘的机械摩擦力，最终实现车辆减速、驻车锁止的功能，其结构刚性、受力分布直接决定整车制动响应速度与制动稳定性。

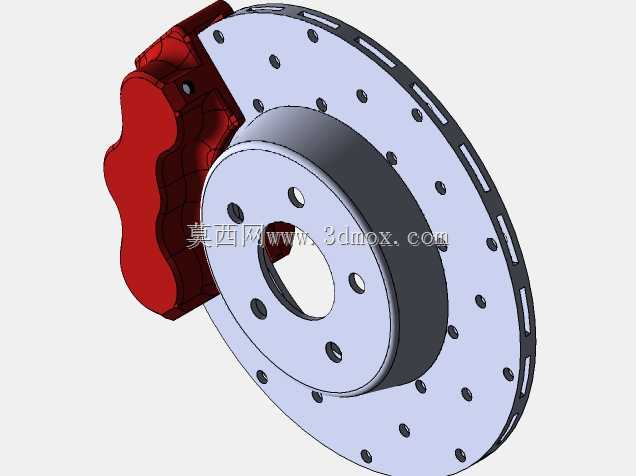

　　从实际装车场景来看，这类卡钳多用于前置前驱车型的前轮制动端，也可适配小型电动场地车、低速观光车的四轮制动配置。轮端安装空间本身非常局促，卡钳需要在转向节、轮毂轴承、防尘罩、轮辋内壁的多重边界约束下完成布置，因此建模阶段就需要同步核对所有相邻部件的干涉间隙：卡钳本体外侧与轮辋内壁的安全间隙要控制在合理范围，避免颠簸工况下轮辋剐蹭卡钳壳体；内侧与转向节的贴合面要保证安装定位销的同轴度，防止制动过程中卡钳出现偏磨、拖滞。

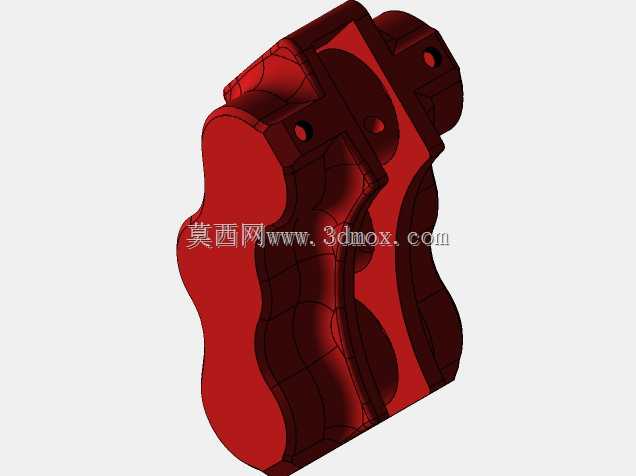

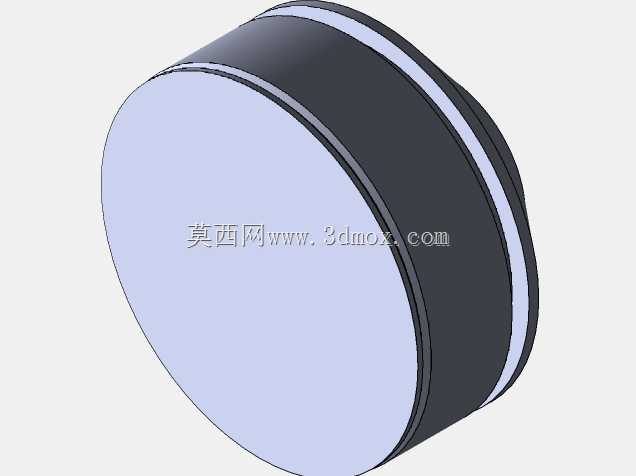

　　结构设计上，这款卡钳采用浮动式钳体架构，整体分为钳体本体、活塞腔、摩擦片安装导轨、安装支耳四个核心功能区域。红色包覆的区域为钳体的受力壳体，内部加工出封闭的活塞腔，制动液注入后推动活塞伸出，带动内侧摩擦片压向制动盘，同时钳体沿导向销反向浮动，拉动外侧摩擦片同步夹紧制动盘。这种浮动设计不需要在卡钳两侧布置双活塞，既能缩减整体体积，也能降低轮端布置的重量负担，同时自动补偿摩擦片磨损产生的间隙，减少日常维护的调整工作量。

　　壳体的曲面造型并非单纯的外观设计，每一处弧度都对应受力路径的优化。制动夹紧时，制动力会从摩擦片接触面传递到钳体的两个支耳，再通过安装螺栓传导至转向节，壳体的弧形过渡可以避免直角位置出现应力集中，在高频制动的交变载荷下降低开裂风险。两侧预留的安装孔分别对应导向销与固定螺栓，孔位的位置度公差需要严格控制，保证卡钳浮动过程顺滑无卡滞；活塞腔的内壁粗糙度、圆柱度要求极高，建模时需要预留密封沟槽的安装空间，密封圈既要保证高压制动液无泄漏，还要在制动解除后带动活塞适度回位，避免摩擦片长期贴合制动盘产生异常磨损。

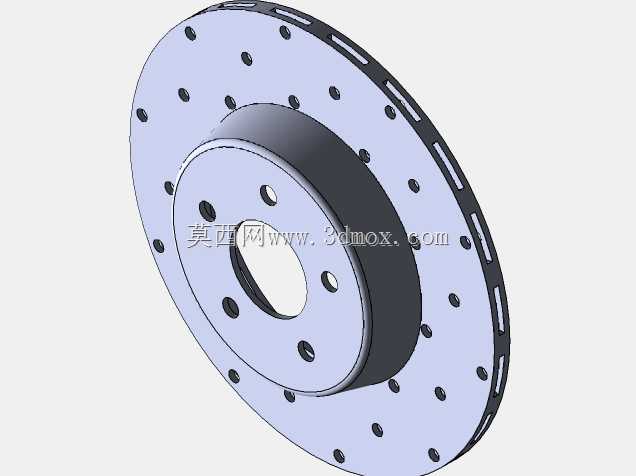

　　外形尺寸方面，这款卡钳的整体宽度适配常规厚度的通风制动盘，钳体的轴向伸出长度不会超出轮端的安全边界，安装支耳的中心距匹配主流紧凑型车型的转向节接口。摩擦片的安装导轨采用开放式槽位，更换摩擦片时不需要整体拆解卡钳，只需拔出导向销即可完成片体更换，大幅降低售后维保的操作难度。

　　在三维建模过程中，需要重点验证钳体在最大制动压力下的形变情况：如果钳体开口处形变过大，会导致摩擦片接触面积不足，制动踏板出现虚位；同时还要模拟连续制动后的热膨胀边界，确认高温工况下活塞不会因为壳体膨胀出现卡滞。这类结构的设计平衡了制动力输出、安装空间、维保便利性三者的关系，能够满足日常公路行驶的制动强度需求，也为后续匹配不同尺寸的制动盘、调整摩擦片摩擦系数预留了适配空间。
