法兰连接式Y型流体分配截止阀设计

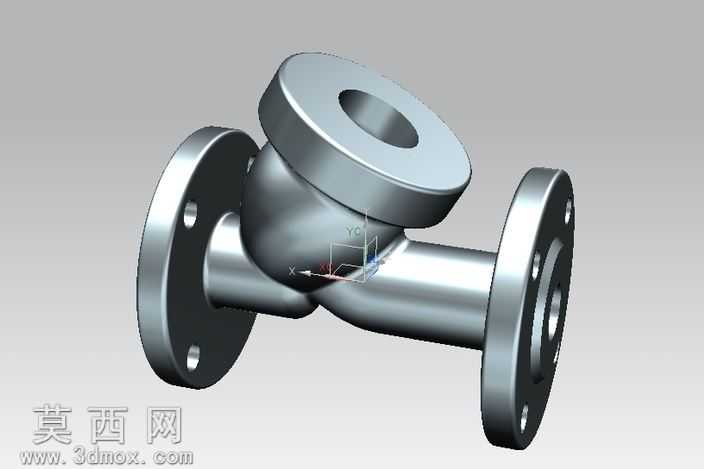

本作品为法兰连接式Y型流体分配阀的三维参数化建模成果，建模过程中首先梳理阀门核心功能逻辑，以流体通路的顺畅分配为核心设计出发点，确定Y型斜置阀体的整体构型，相较于传统直通式阀门，该结构能够有效降低流体流经阀体时的局部阻力，减少紊流产生，适配多支路流体分配的工况需求。建模阶段优先完成主体流道的曲面构建，通过扫掠、布尔运算等操作生成阀体的基础实体，针对两端法兰结构严格遵循管路连接的通用尺寸规范，精准布置法兰盘上的螺栓通孔、密封面凸台结构，保证模型能够直接对接标准管路的装配需求。阀体上部的阀座安装位采用同轴度约束设计，确保后续阀瓣、阀杆等启闭件装配时的运动精度，避免出现密封面错位导致的泄漏问题。材质渲染阶段，为阀体赋予哑光金属不锈钢材质，调整金属粗糙度、反射参数还原工业铸造阀件的真实质感，法兰密封面做高光精加工的材质区分，清晰呈现不同加工面的工艺差异。结构设计上充分考虑阀门的装配工艺性，阀体各段壁厚做均匀化过渡处理，避免应力集中问题，同时预留了足够的加工余量，适配实际生产中的铸造、机加工工序要求。整体模型完成后经过干涉检查，各部件之间无装配冲突，流道内壁做光滑过渡处理，能够满足流体仿真分析的模型精度要求，可直接用于阀门产品的方案验证、装配教学以及工况模拟演示，为同类型Y型分配阀的设计优化提供了可复用的三维参考模板。
