工业级承插焊式手动闸阀结构设计

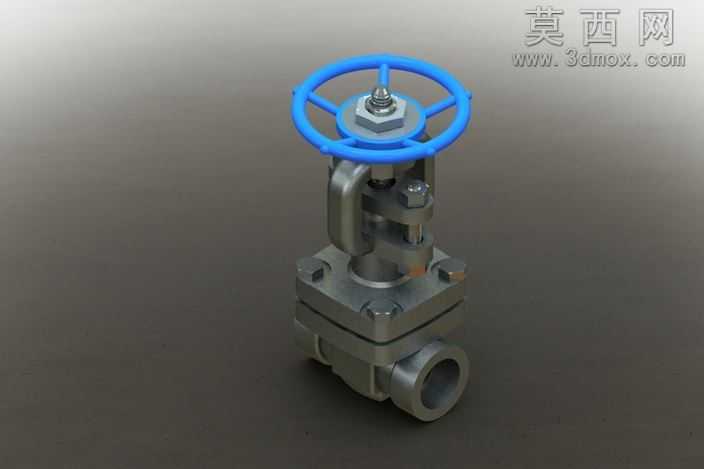

该三维模型为工业管路系统用手动承插焊闸阀，建模阶段严格遵循锻钢高压闸阀的行业设计规范，以SolidWorks为核心建模工具，采用自底向上的装配建模逻辑完成全结构搭建。首先对核心承压部件进行参数化建模：阀体采用整体锻件结构设计，建模时精准还原承插焊连接端口的内径、壁厚以及坡口尺寸，阀体内部流道做圆弧过渡处理，既保证介质流通的顺畅性，也符合高压工况下的应力分布要求，建模过程中对阀体中腔的密封面、阀座安装位做了公差配合预留，确保虚拟装配时各部件的配合精度符合实际生产要求。阀盖部分采用与阀体匹配的螺栓连接结构，建模时同步完成螺栓孔的阵列排布、密封垫片槽的结构设计，还原了阀杆填料函的分层结构，包括填料垫、填料层、填料压盖的配合关系，可直观展示阀杆处的动密封实现逻辑。操作执行部分的手轮采用轮辐式结构，蓝色外观材质做了哑光塑料质感的渲染处理，手轮与阀杆的连接采用方榫配合加锁紧螺母的固定结构，建模时还原了阀杆梯形螺纹的传动结构，可直观展示手轮旋转带动阀杆升降、实现闸板启闭的运动逻辑。闸板作为截流核心部件，采用楔式单闸板结构，建模时还原了密封面的堆焊层结构，与阀座密封面的配合角度做了精准匹配，保证截流时的密封性能。渲染阶段针对不同部件做了差异化材质处理：阀体、阀盖、螺栓等金属部件采用锻钢哑光金属材质，调整金属粗糙度、反射参数还原工业锻件的真实质感；手轮采用蓝色工程塑料材质，添加细微的颗粒质感提升真实度；阀杆、锁紧螺母等外露金属件做了镀锌防锈的亮面金属材质区分，各部件的边缘做了细微的倒角处理，避免模型棱角过于生硬。整体装配完成后做了全局干涉检查，确认阀杆升降行程内无部件干涉，各连接部位的配合关系符合实际阀门的装配逻辑，可直接用于工业阀门的结构展示、教学演示以及产品方案沟通使用。
